제품 설명

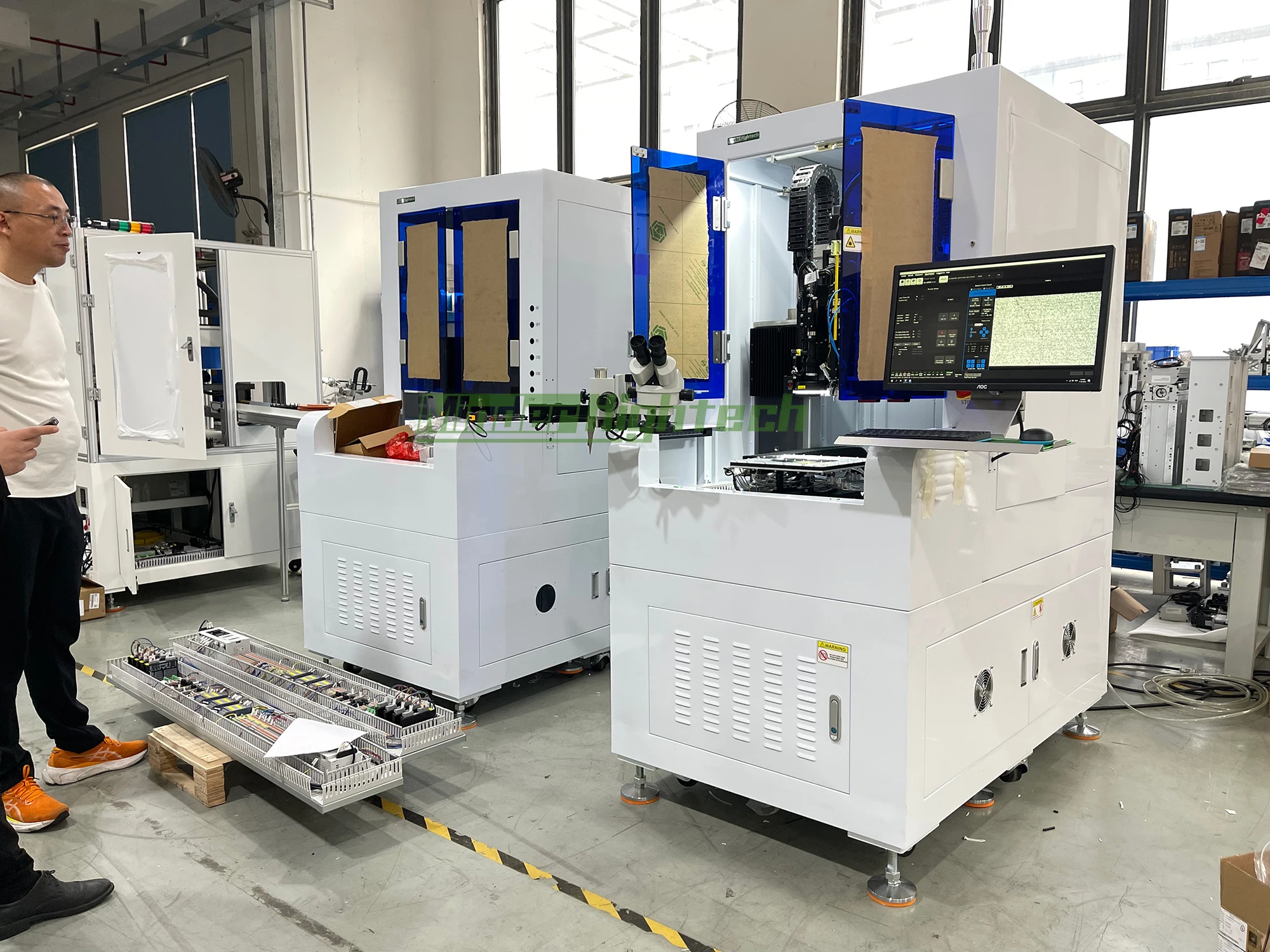

레이저 솔더 볼 배치 기계

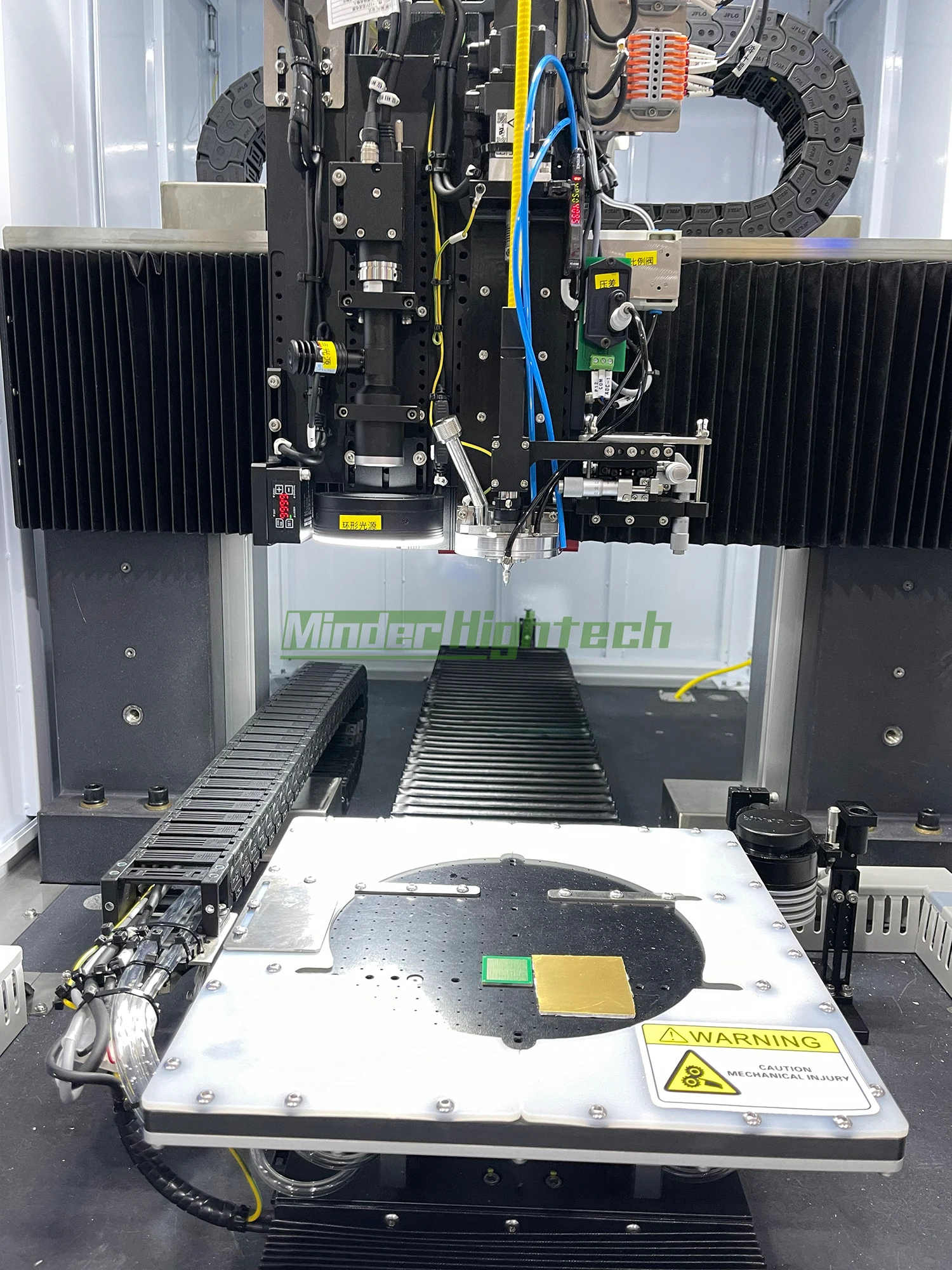

자동 레이저 주석 볼 용접 기계는 카메라 모듈 및 기타 부품의 정밀 용접 요구 사항을 충족하기 위해 특별히 설계된 장비입니다. 이 기계는 파이버 레이저, 대리석 작업대, 산업용 제어 시스템을 탑재하고 있으며, 자동 볼 분사 메커니즘과 고도로 통합되어 볼 분사와 레이저 용접 간의 동기화를 실현합니다. 또한 이중 스테이션 상호작용 피딩 시스템을 갖추어 로딩·언로딩, 자동 위치 결정 및 용접 과정에서 효율적인 자동 용접을 달성합니다. 이를 통해 생산 효율이 크게 향상되며, BGA 칩, 5G 광통신 장치, 카메라 CCM 모듈, VCM 코일 모듈, 접점 베이스 프레임 등 정밀 부품의 마이크로일렉트로닉스 용접 요구 사항을 충족할 수 있습니다. 다양한 분야에 폭넓게 적용 가능합니다.

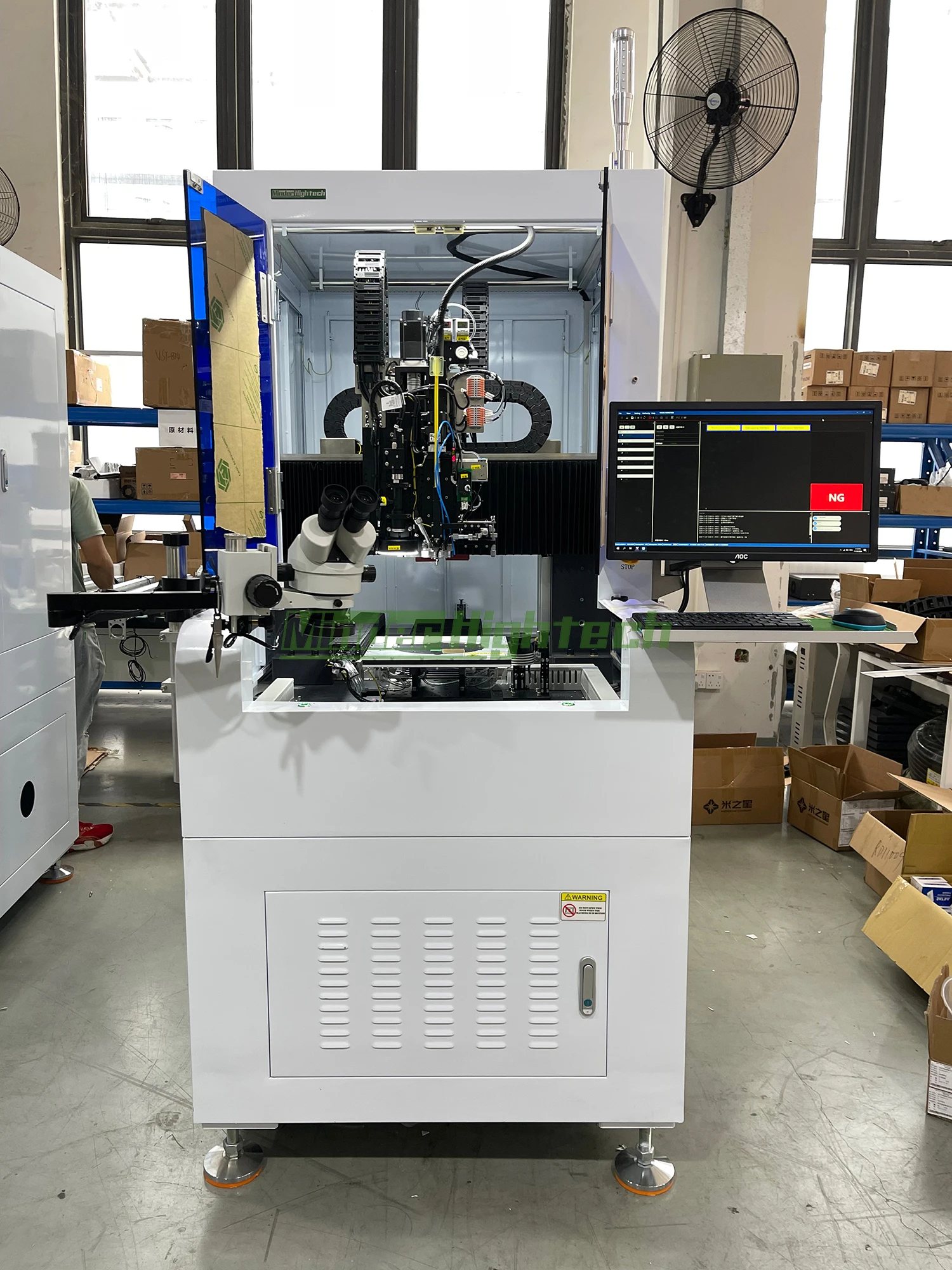

레이저 단일 스테이션 레이저 틴 볼 납땜 기계는 정밀 용접 요구 사항을 충족하기 위해 특별히 설계되었으며, 고정밀 비전 위치 결정 시스템, 대리석 재질의 수평 작업대, 실시간 품질 모니터링 모듈을 갖추고 있습니다. 용접 과정 중에는 납땜량 및 납땜 시간 등 핵심 파라미터를 정확히 제어할 수 있으며, 각 납땜 접점의 크기 및 형상 오차를 마이크로미터 단위로 제어합니다. 간격이 좁은 용접 작업을 정확히 처리할 수 있으며, 최소 볼 크기는 70μm에서 2000μm까지 가능하고, 움직임 반복 정밀도는 ±3μm에 이릅니다. 고정밀 반도체 칩, 웨이퍼, 하드디스크 헤드 등의 자동 납땜 가공에 광범위하게 사용됩니다.

장비 특징:

200–760μm 크기의 솔더 패드에 대한 볼 배치 납땜에 적합;
플럭스 불필요, 세척 공정 없음, 비용 절감;
안정적인 주석 함량, 우수한 일관성, 납땜 품질 향상;
이중 스테이션 작동으로 로딩 및 언로딩 시간 절약;
CCD 이미지 위치 결정 시스템과 연동하여 용접 위치의 정밀 정렬을 실현;
선택 사양인 용접 후 검사 기능 및 온라인 자동 볼 배치 기능 제공.

장비 특징:

납땜 플럭스를 사용하지 않고도 두께 50–2000μm의 납땜 패드에 적용 가능하며, 세정 작업이 필요 없고 비용 절감 효과 있음;
안정적인 주석 함량과 우수한 일관성으로 납땜 품질 향상. CCD 이미지 위치 결정 시스템과 결합하여 용접 위치의 정밀 정렬을 달성. 선택 사양인 용접 후 검사 기능 등 맞춤형 기능도 제공 가능.

장점:

1. 고정밀성: 자동 볼 배치 시스템은 솔더 볼의 배치 위치를 정확히 제어하며, 오차를 매우 작은 범위 내로 제어하여 각 솔더 볼이 미리 설정된 위치에 정확히 착지하도록 보장함으로써 납땜 수율을 크게 향상시킴.
2. 높은 효율성: 수동 볼 식재 방식에 비해 자동 볼 식재 장비는 빠르고 연속적인 볼 식재 작업을 수행할 수 있어 생산 주기를 크게 단축하고, 생산 효율을 향상시키며, 대량 생산의 요구를 충족시킵니다.
3. 우수한 일관성: 자동 볼 식재 과정에서 각 납 볼의 배치 조건이 일관되며,
수작업으로 인해 발생할 수 있는 편차를 방지하여 제품 품질의 안정성과 일관성을 보장합니다.
4. 인력 절감: 수동 볼 식재에 필요한 다수의 인력을 줄여 노동 비용을 낮추고, 동시에 인력 피로 등 인적 요인으로 인한 품질 문제도 방지합니다.

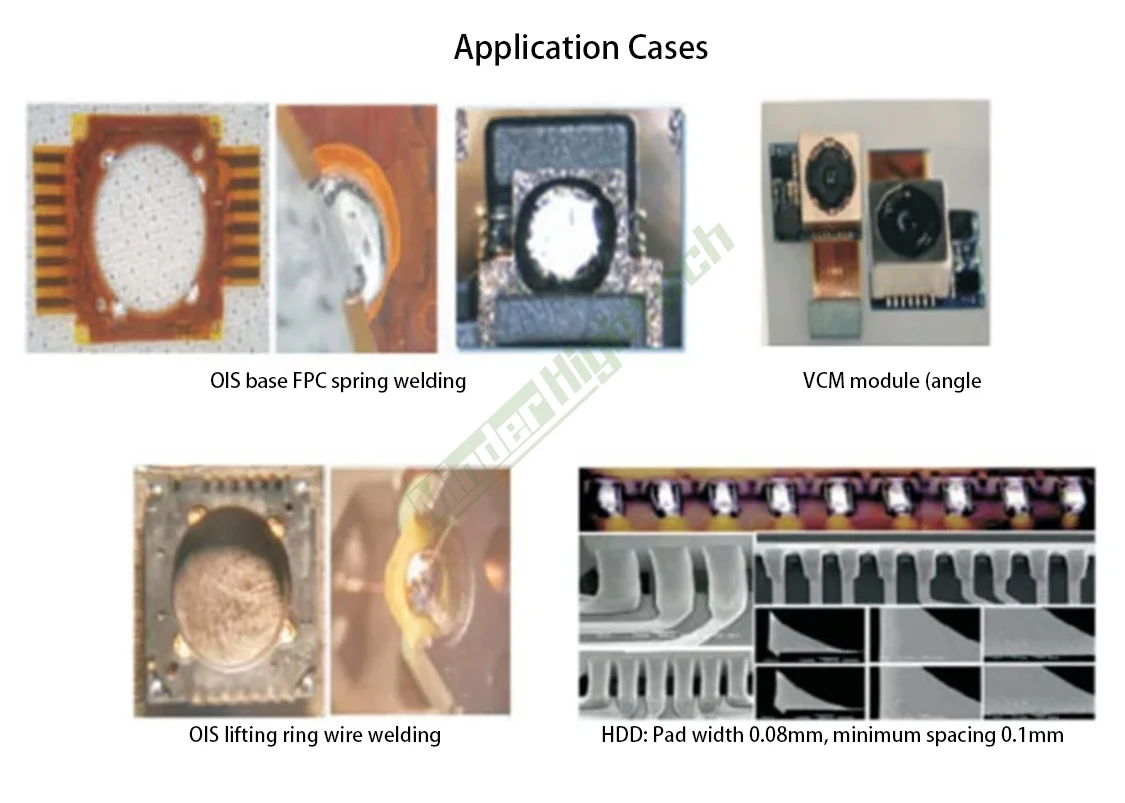

적용 산업:

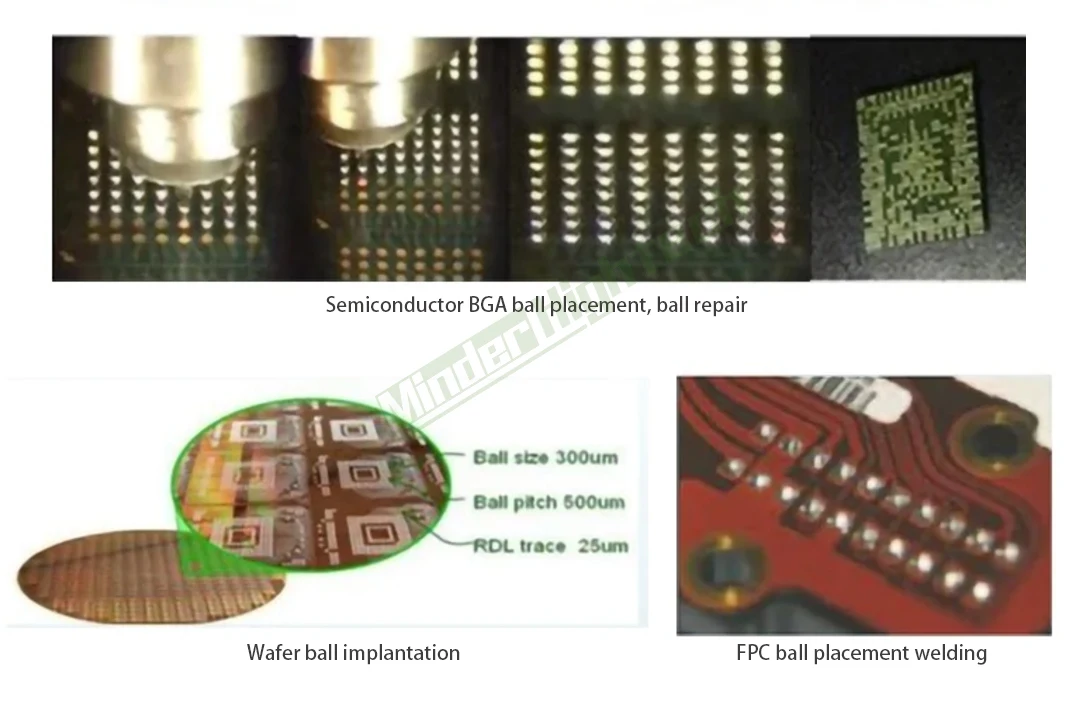

소비자 전자제품: 스마트폰, 태블릿, 스마트워치 등 제품의 마더보드 납땜, 카메라 모듈 납땜 등. 이러한 제품은 부품의 통합 및 용접 정확도에 대해 극도로 높은 요구 사항을 가지며, 레이저 솔더 볼 용접 기계는 이들의 정밀 용접 요구를 충족시킬 수 있다.

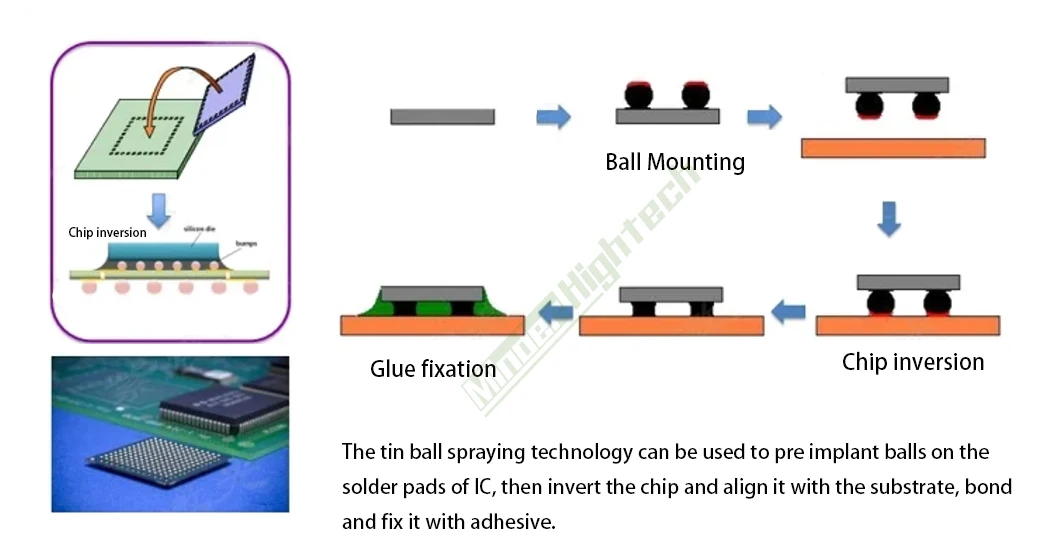

반도체: 칩 패키징 및 집적회로 제조와 같은 공정에서 레이저 납땜 기계를 사용하여 칩과 기판을 연결함으로써 안정적이고 신뢰성 높은 전기적 성능을 보장할 수 있다.
자동차 전자장치: 자동차 전자 제어 시스템 내 센서, 컨트롤러 및 기타 부품의 용접. 레이저 솔더 볼 용접 기계의 높은 정밀도와 신뢰성은 복잡한 환경에서도 자동차 전자 장비의 정상 작동을 보장한다.
의료 기기: 의료 기기 내 마이크로 전자 부품 용접은 극도로 엄격한 용접 품질 및 안전성을 요구합니다. 레이저 솔더 볼 용접기는 이러한 엄격한 요구 사항을 충족시켜 의료 기기의 성능과 신뢰성을 보장합니다.

사양

레이저 파워	100W/150W/200W 선택 가능
레이저 파장	1064nm
냉각 방법	완전 공랭식
주석 볼 지름	200–760μm
제어 모드	PC + 전용 제어 소프트웨어
위치 지정 방법	CCD 위치 지정
반복 정확성	5m
작업 스테이션 수	이중 스테이션
용접 범위	단일 작업 스테이션 200×200mm
처리 효율	약 3개/초
노즐 정렬	자동 보정
전원 공급 장치	AC220V50HZ
온도 및 습도	22–30°C, 20–70% (결로 없음)
무게	1200kg
외부 차원	1050(L)1380(W)1700(H)mm

레이저 파워	20W~300W(선택 사양)
레이저 파장	1064nm
냉각 방법	완전 공랭식
주석 볼 지름	50~2000μm 구간별 선택 사양
제어 모드	PC + 전용 제어 소프트웨어
위치 지정 방법	CCD 위치 지정
반복 정확성	3㎛
작업 스테이션 수	단일 워크스테이션
용접 범위	300x300mm
처리 효율	약 3개/초
노즐 정렬	자동 보정
전원 공급 장치	AC220V50HZ
온도 및 습도	22–30°C, 20–70% (결로 없음)
무게	1200kg
외부 차원	1200(L)1250(W)1860(H)mm

포장 및 배송

자주 묻는 질문

1. 가격에 대해:
우리의 모든 가격은 경쟁력 있고 협상 가능합니다. 장치의 구성과 맞춤화 복잡성에 따라 가격이 달라집니다.

2. 샘플에 대해:
우리는 당신을 위해 샘플 생산 서비스를 제공할 수 있지만, 일부 비용을 지불해야 할 수 있습니다.

3. 결제에 대해：
계획이 확정된 후, 먼저 우리에게 예치금을 지불해야 하며, 공장에서 제품 준비를 시작할 것입니다. 장비가 준비되면 잔액을 지불하고 우리는 그것을 발송할 것입니다.
장비가 준비되고 잔액을 지불하면 우리는 이를 발송할 것입니다.

4. 배송에 대해:
장비 제조가 완료된 후, 우리는 당신에게 검수 영상을 보낼 것이며, 또한 현장에 와서 장비를 점검할 수도 있습니다.

5. 설치 및 디버깅:
장비가 귀하의 공장에 도착한 후, 우리는 엔지니어를 파견하여 장비를 설치하고 디버깅할 수 있습니다. 이 서비스 비용에 대해 별도의 견적을 제공해 드립니다.

6. 보증에 대해:
우리 장비는 12개월의 보증 기간이 있습니다. 보증 기간 이후에 부품이 손상되어 교체가 필요할 경우, 우리는 원가만 청구합니다.
