Description du produit

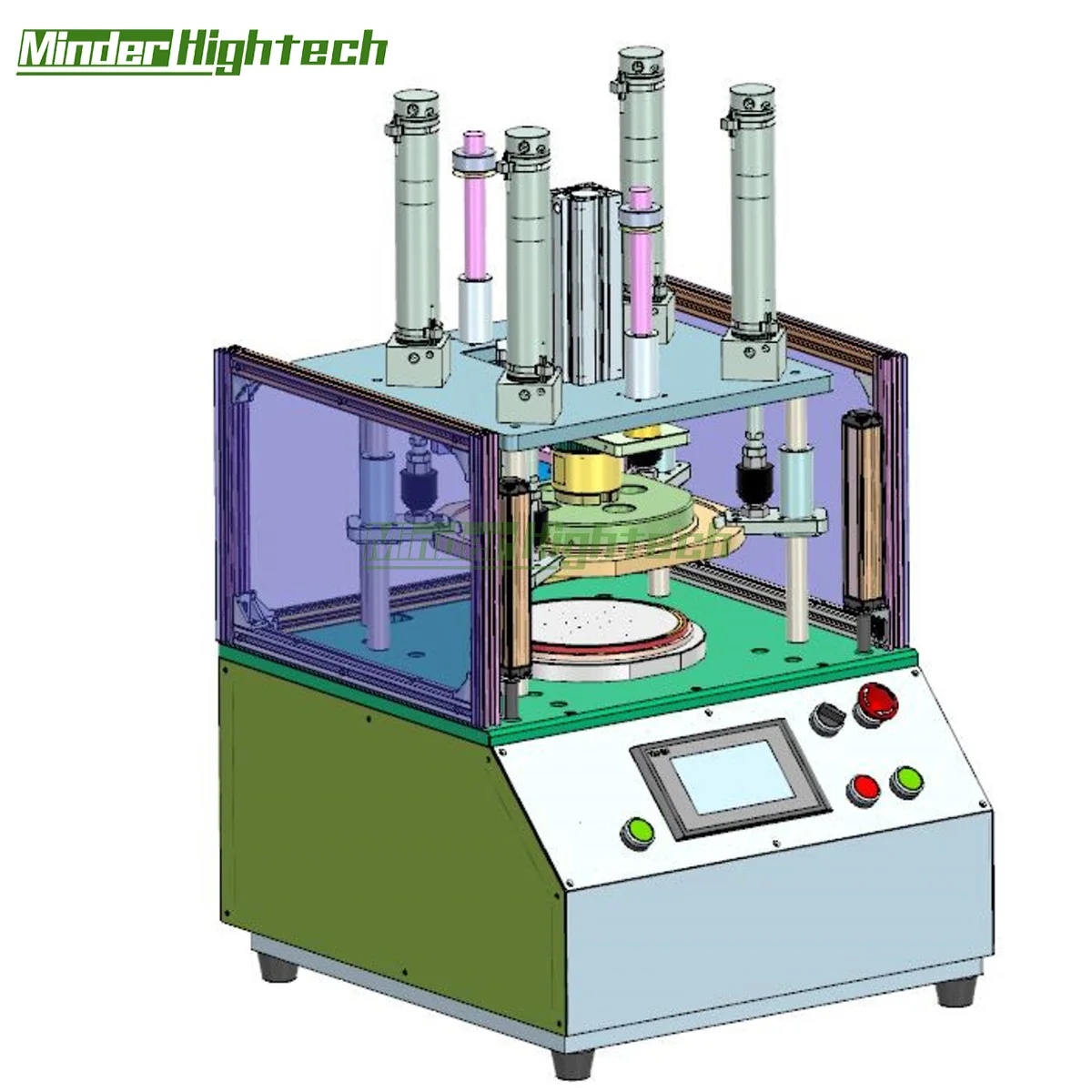

Machine Semi-Automatique d'Étalement de Film pour Wafer

Introduction :

L'expandeur de plaquettes est également appelé expandeur de wafers ou expandeur de plaquettes. Il est largement utilisé dans le processus d'expansion des grains lors de la production de diodes électroluminescentes, de triodes de faible et moyenne puissance, de rétroéclairages, de LED, de circuits intégrés et de certains dispositifs semiconducteurs spéciaux.
Par exemple, dans l'industrie des LED, l'expandeur de puces sépare uniformément les plaquettes LED compactes afin de faciliter leur implantation dans la pièce à souder. Il exploite la plasticité thermique du film LED et utilise une commande double cylindre haut-bas pour diffuser uniformément une plaquette LED unique vers les alentours, puis se forme automatiquement une fois l'écart entre plaquettes satisfaisant atteint, ce qui rend le film tendu et non déformé. Plaque en céramique avec conception de température constante, facile à comprendre.

Principe :

L'expandeuse de film pour plaquette est utilisée pour étirer uniformément le film après le processus de découpe, afin de séparer les puces après la découpe et de les écarter uniformément d'une certaine distance. Le mode d'expansion du film utilise un moteur servo, et la hauteur ainsi que la vitesse d'expansion peuvent être paramétrées via un écran tactile configuré. Il existe de nombreux noms pour l'expandeuse de plaquettes : expandeuse de plaquettes, expandeuse LED, expandeuse de grains, expandeuse de wafers, expandeuse à bague, expandeuse de bagues en plastique, expandeuse de plaquettes, expandeuse de wafers, expandeuse 6 pouces, expandeuse 8 pouces, expandeuse 10 pouces, expandeuse 12 pouces, expandeuse de plaquettes semi-automatique et expandeuse manuelle.
Points à prendre en compte lors du choix de l'expandeuse de plaquettes : veuillez indiquer la taille de l'anneau intérieur et de l'anneau extérieur de votre expandeuse de plaquettes ainsi que le type de film que vous utilisez.

Objectif :

Après le processus de découpe permettant de séparer la puce de circuit intégré semi-conducteur du wafer, l'espace entre la puce et la puce est très faible, ce qui peut entraîner une collision entre les puces, provoquant un écaillage des bords et des pertes.
L'expandeuse de film peut étendre simplement et rapidement les puces découpées dans les directions X et Y, et l'espacement entre les puces peut être uniformément augmenté à la taille requise, permettant ainsi de séparer les puces et d'éviter les dommages par collision afin d'obtenir une puce complète de circuit intégré. Le design de la table chauffante avec température réglable permet d'améliorer l'effet d'étirement du film et augmente considérablement la hauteur d'étirement pour répondre aux différents besoins des clients. La hauteur d'étirement du film est ajustable. La vitesse du film protecteur est ajustable. La température de la table est ajustable.

Domaines d'Application :

L'équipement d'expansion de film pour wafers s'applique aux industries des circuits intégrés, des diodes, des transistors, du verre, des LED, des QFN, des PCB et autres, et est
applicable au processus d'expansion ou d'étirement après le découpage dans la fabrication de puces de circuits intégrés semiconducteurs
fabrication. Les produits de la série des expansateurs de plaquettes sont spécialement utilisés pour le processus d'expansion du film après la découpe des plaquettes et des LED. Ils sont équipés de rails de guidage et de systèmes de contrôle thermique importés, permettant d'élargir uniformément l'espacement entre les pastilles. Actuellement, les modèles d'expansateurs de plaquettes incluent : expansateur de film de 6 pouces, expansateur de film de 8 pouces, expansateur de film de 10 pouces, expansateur de film de 12 pouces, expansateur semi-automatique de film pour plaquettes, expansateur manuel de film. Pour des dimensions personnalisées, veuillez nous contacter.

Principales caractéristiques de cette machine :

1. La partie principale est en acier inoxydable et en alliage d'aluminium, offrant une qualité fiable et des performances stables ;
2. Précision élevée et stable du déploiement du film ;
3. Fonctionnement simple, facile à comprendre et à utiliser ;
4. Cette machine possède un bel aspect, une structure solide et fiable, des performances excellentes et un prix abordable, ce qui peut grandement améliorer l'efficacité de production pour nos clients.

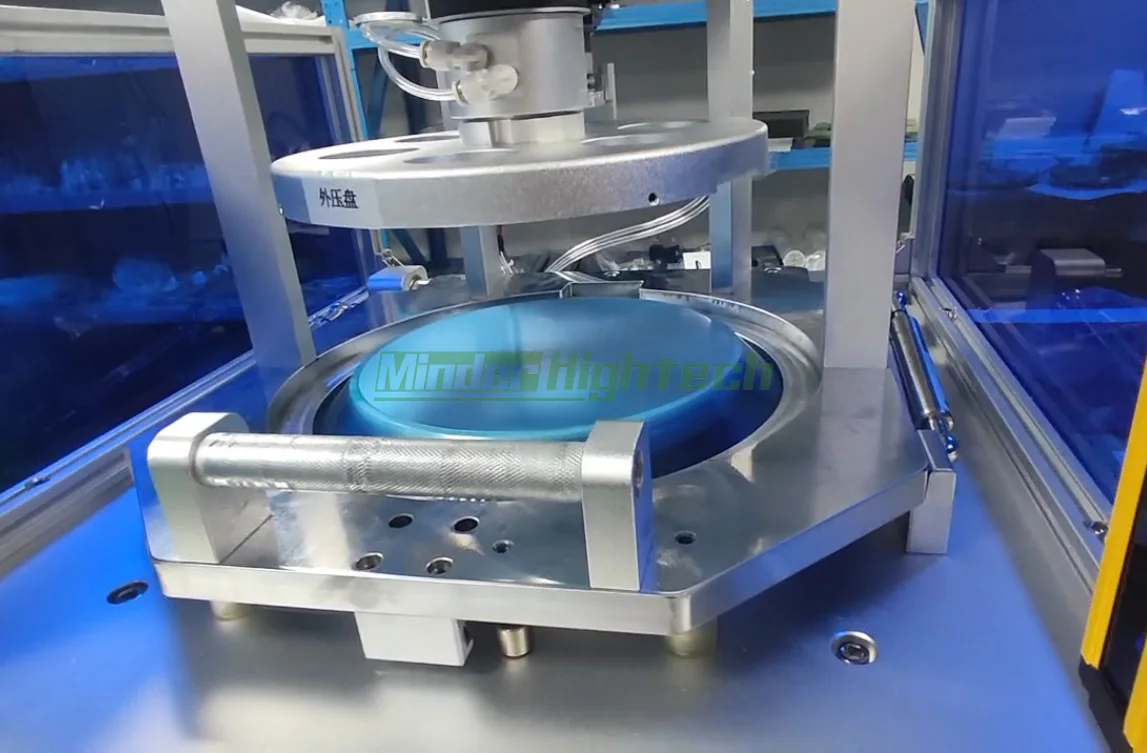

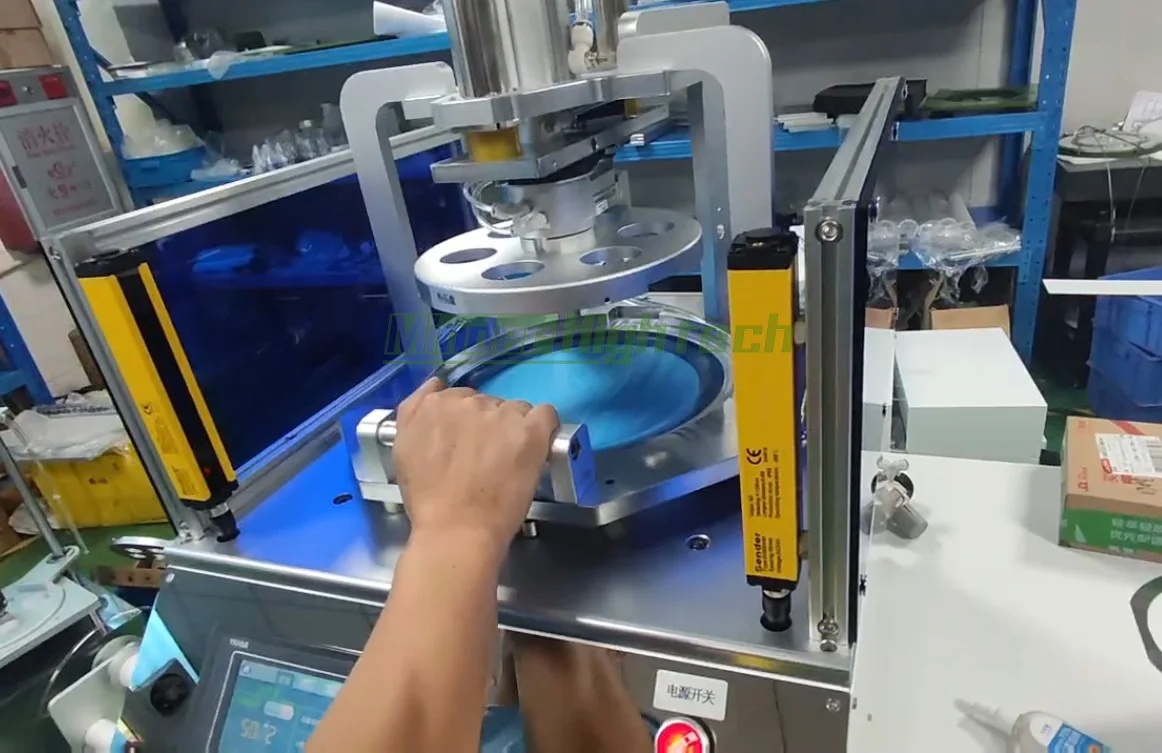

Équipement Réel Photos

Spécification

Description des paramètres de la machine
Modèle :	DSX-25-071	Méthode de montage.	Plaque de pression fixe
Méthode de positionnement :	Aucun	Système de chauffage:	Plaque chauffante (0-120°C)
Pression d'air :	0,6-0,8 MPa	Puissance totale :	500W
Tension de la machine:	Les appareils de surveillance	Mode de fonctionnement :	Semi-automatique

Tension nominale	AC 220V
Fréquence	50/60 Hz
Puissance	＜400W
Pression	0.5~0.6MPa
Poids de la machine	50kg
Type de film	Film en matériau UV / PVC / film bleu
Épaisseur de film	0,05~0,2 mm
Température de chauffage de la table	0-80℃
Fonction d'expansion de la membrane	Semi-automatique
Fonction de découpe du film	Découpe automatique du film
Process	Après le découpage de plaquettes semi-conductrices/LED

Emballage et livraison

Profil de l'entreprise

Depuis 2014, Minder-Hightech est représentant commercial et de service dans l'industrie des équipements pour les produits semiconducteurs et électroniques. Nous nous engageons à fournir aux clients des solutions supérieures, fiables et clés en main pour les équipements machines. Aujourd'hui, les produits de notre marque se sont répandus dans les principaux pays industrialisés du monde entier, aidant les clients à améliorer leur productivité, réduire leurs coûts et accroître la qualité des produits.

FAQ

1. À propos du prix :
Tous nos prix sont compétitifs et négociables. Le prix varie en fonction de la configuration et de la complexité de personnalisation de votre appareil.

2. À propos des échantillons :
Nous pouvons vous fournir des services de production d'échantillons, mais des frais peuvent être requis.

3. À propos du paiement :
Une fois le plan confirmé, vous devez d'abord nous verser un acompte et l'usine commencera à préparer les marchandises. Une fois l'équipement prêt et après paiement du solde, nous l'expédierons.

4. À propos de la livraison :
Une fois la fabrication de l'équipement terminée, nous vous enverrons une vidéo de contrôle qualité et vous pourrez également venir sur place pour inspecter l'équipement.

5. Installation et mise au point :
Une fois que l'équipement est arrivé dans votre usine, nous pouvons envoyer des ingénieurs pour installer et mettre en service l'équipement. Nous vous fournirons un devis séparé pour ce coût de service.

6. À propos de la garantie :
Nos équipements bénéficient d'une période de garantie de 12 mois. Après la période de garantie, si des pièces sont endommagées et doivent être remplacées, nous ne facturerons que le prix des coûts.

7. Service après-vente :
Toutes les machines bénéficient d'une période de garantie supérieure à un an. Nos ingénieurs techniques sont toujours en ligne pour vous fournir des services d'installation, de mise au point et de maintenance du matériel. Nous pouvons fournir des services d'installation et de mise au point sur site pour les équipements spéciaux et les grands équipements.
