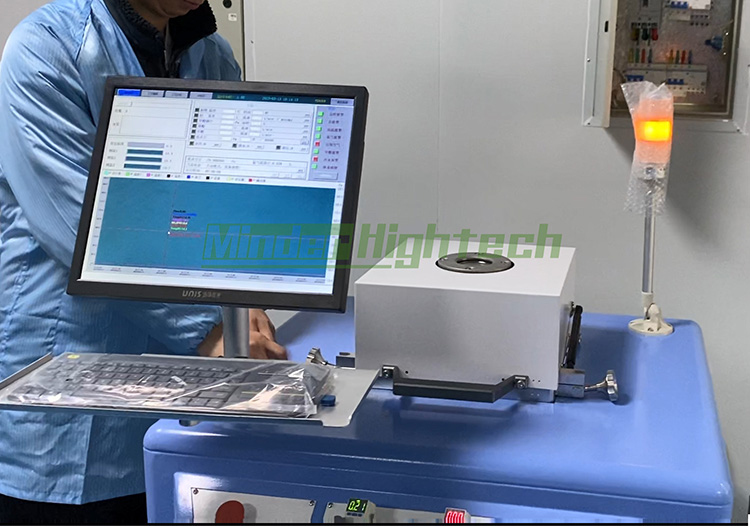

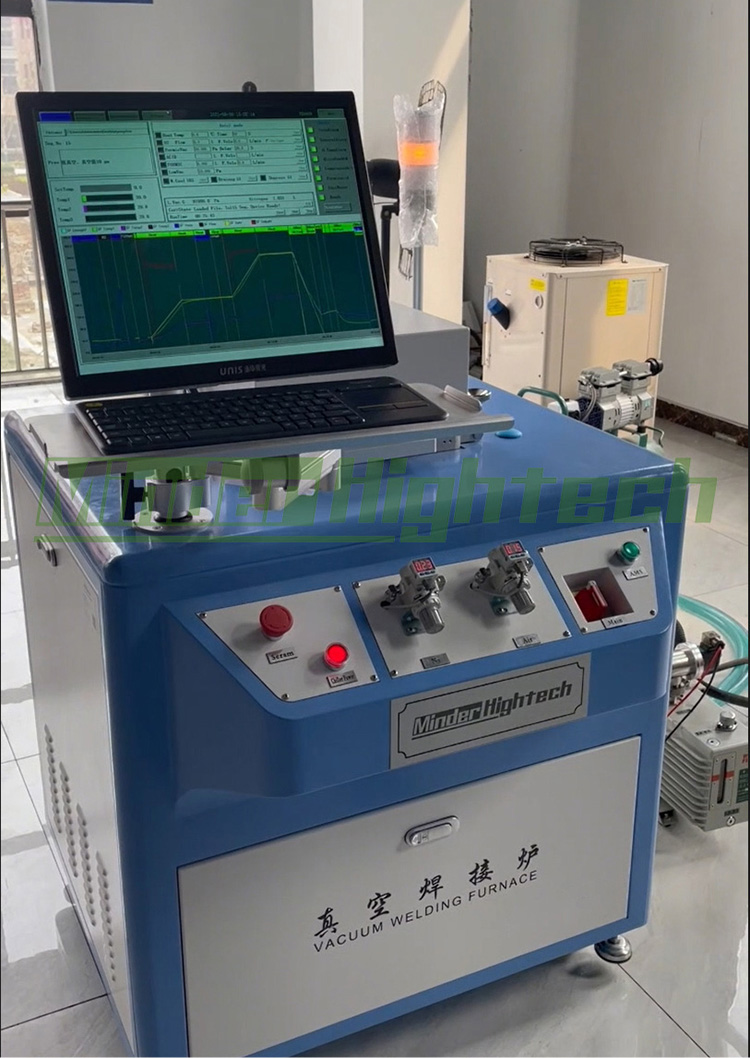

Вакуумная печь для эвтектической пайки с рефлоу MDVES200

Модель: MDVES200

Применение:

Модули IGBT, компоненты TR, MCM, гибридные упаковки цепей, дискретные упаковки устройств, датчики/упаковки MEMS (водоохлаждаемые), упаковки высокомощных устройств, оптоэлектронные упаковки устройств, герметичные упаковки (водоохлаждаемые), эвтектическая бамперная сварка и т.д.

Вакуумная эвтектическая печь для рефлоу — это устройство, использующее принцип вакуумного нагрева для создания технологической среды при пайке сплавами электронных компонентов.


Введение:

Конструкторская основа печи вакуумной спекания MDVES200 заключается в управлении вакуумом и водяным охлаждением, что не только обеспечивает низкий уровень пористости, но и увеличивает скорость охлаждения.

Стандартные газы для MDVES200 включают: азот, смесь азота с водородом (95%/5%) и муравьиную кислоту. Клиент выбирает соответствующий газ в качестве процессного газа в зависимости от своей ситуации, не беспокоясь об дополнительной конфигурации. Система управления PLC оборудования может эффективно контролировать операции по созданию вакуума, подаче газа, управлению нагревом и водяному охлаждению для обеспечения стабильности процесса клиента.

MUX200 — это полость объемом 10 л, соотношение цены и производительности данного продукта относительно высокое, что может удовлетворить потребности клиентов в исследовании и производстве.

Применение:

Особенности:

1. MDVES200 — это экономичный продукт с малой площадью занимаемого пространства и полным набором функций, который может удовлетворить потребности клиентов в исследованиях и начальном производстве;

2. Стандартная комплектация муравьиной кислотой, азотом и смесью азота с водородом может удовлетворить потребности в газе для различных продуктов клиентов, избавляя от хлопот с добавлением трубопровода для подачи процессного газа на последующих этапах;

3. Применение водяного охлаждения позволяет повысить скорость охлаждения, что способствует увеличению производительности и максимальной загрузке производства; 4. При герметизации трубчатого корпуса в вакууме конструкция с водяным охлаждением проявляет свои преимущества и исключает проблемы, связанные с воздушным охлаждением, такие как деформация трубной решётки и прокол трубчатого корпуса.

Размер конструкции
Базовый каркас	8208201000мм
объем полости	10Л
Максимальная высота основания	110мм
Окно наблюдения	включить
Вес	220 кг
Вакуумная система
Вакуумный насос	Вакуумный насос с устройством фильтрации масляных загрязнений
Уровень вакуума	До 5 Па
Вакуумная конфигурация	1. Вакуумный насос 2. Электрический клапан
Контроль скорости откачки	Скорость откачки вакуумного насоса может быть задана с помощью программного обеспечения главного компьютера
Пневматическая система
Процессный газ	N2, N2 / H2 (95% / 5%), HCOOH
Первый газовый путь	Азот/смесь азота и водорода (95%/5%)
Второй газовый путь	HCOOH
Система нагрева и охлаждения
Метод нагрева	Инфракрасный нагрев, контактная кондукция, скорость нагрева 150℃/мин
Метод охлаждения	Контактное охлаждение, максимальная скорость охлаждения составляет 120℃/мин
Материал нагревательной пластины	медный сплав, теплопроводность: ≥200 Вт/(м·°C)
Размер нагревания	240*210мм
Оборудование для нагрева	Нагревательное устройство: используется вакуумная нагревательная трубка; температура измеряется модулем ПЛК Siemens, а регулирование по ПИД-алгоритму осуществляется главным компьютером Advantech.
Диапазон температур	Макс. 400 °C
Требования к мощности	380В, 50/60Гц трехфазный, максимум 40А
Система управления	Siemens PLC + IPC
Мощность оборудования
Охлаждающее средство	Противообледенительная жидкость или дистиллированная вода ≤20℃
Давление:	0.2～0.4Мпа
скорость потока охлаждающей жидкости	>100Л/мин
Объем бака для воды	≥60Л
Температура входящей воды	≤20℃
Источник воздуха	0.4МПа≤давление воздуха≤0.7МПа
Блок питания	однофазная трехпроводная система 220В, 50Гц
Диапазон колебания напряжения	одна фаза 200～230В
Диапазон колебания частоты	50Гц±1Гц
Потребление электроэнергии оборудованием	около 5 кВт; сопротивление заземления ≤4 Ом;

Стандартная конфигурация

Основная система	включая вакуумную камеру, основной каркас, контрольное оборудование и программное обеспечение
Магистраль азота	Для процессного газа может использоваться азот или смесь азота/водорода
Магистраль муравьиной кислоты	Подача муравьиной кислоты в процессную камеру с помощью азота
Магистраль водяного охлаждения	охлаждение верхней крышки, нижней полости и нагревательной пластины
Кулер для воды	Обеспечивает непрерывную подачу воды для охлаждения оборудования
Вакуумный насос	Вакуумная система с фильтрацией масляного тумана

Условия эксплуатации

Температура

10~35℃

Относительная влажность

≤80%

Окружающая оборудование среда чистая и аккуратная, воздух чистый, и не должно быть

пыли или газов, которые могут вызывать коррозию электроприборов и других металлических поверхностей или

приводить к электропроводности между металлами.
