Caratteristiche dell'attrezzatura:

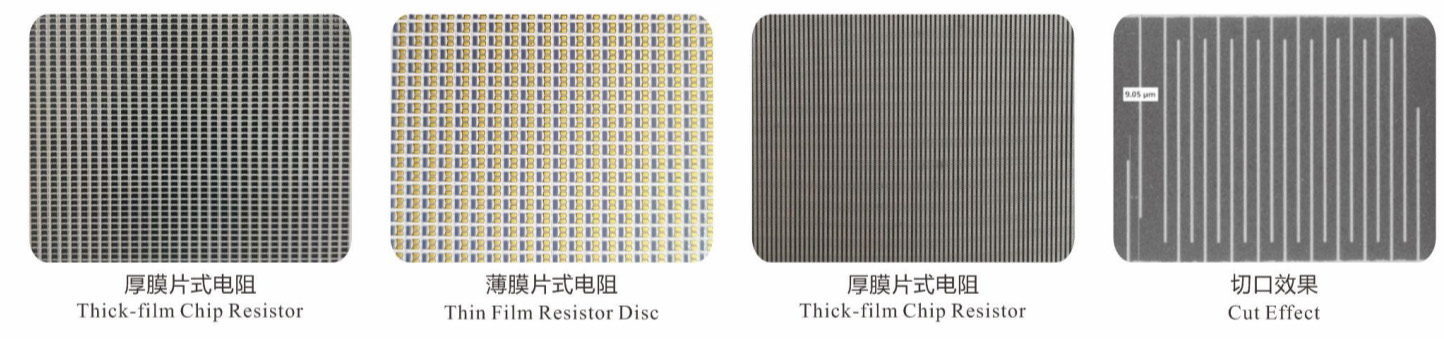

1. Questo equipaggiamento è progettato per la taratura laser di resistori a chip in film spesso/sottile ed è dotato di un laser di un noto marchio nazionale, caratterizzato da una dimensione del punto estremamente ridotta, ideale per la lavorazione di materiali resistori a chip in film spesso/sottile.

2. Incorpora una piattaforma XY con motore lineare ad alta precisione, garantendo un’efficienza produttiva elevata e ad alto volume.

3. Un sistema automatico di caricamento/scaricamento ad alta affidabilità garantisce processi automatizzati fluidi e continui.

4. Il sistema matriciale espandibile supporta oltre 256 canali di misurazione.

5. Il sistema di misura e controllo di ultima generazione offre precisione e velocità eccezionali. Include tecnologia di imaging acromatica e funzionalità di posizionamento basate sul riconoscimento delle immagini.

6. La base in marmo assicura una stabilità straordinaria della macchina.

Parametri tecnici

Modello	MDSG-LT71	MDSG-LT71B
Lunghezza d'onda del laser	1064mm	355 mm
Potenza del laser	20W	3W
Dimensione tipica del punto focale	35μm	10μm
Metodo di messa a fuoco	Automatico, controllato da programma informatico.
Metodo di raffreddamento	Raffreddamento ad aria	Raffreddamento ad acqua
Intervallo di movimento del fascio laser	100 mm × 100 mm	40 mm x 40 mm
Risoluzione del Movimento	1.5μm	0.76μm
Precisione di ripetizione della posizione	±5μm	±2,5 µm
Modalità di movimento	Motore lineare con regolo graduato
Intervallo di movimento	300mm*300mm	300mm*300mm
Precisione di ripetizione della posizione	±1,5 µm	±1,5 µm
Metodo di misurazione della resistenza	misurazione a quattro fili	misurazione a quattro fili
Precisione della misurazione della resistenza	±0,02% (resistenza media)	±0,02% (resistenza media)
Intervallo di misura della resistenza	0.1ω–50 MΩ	0.1ω–50 MΩ
Canale di misura	128 canali (scalabili)	128 canali (scalabili)
Velocità di misurazione	4 µs/misura	4 µs/misura
Correzione dell'errore di zero e di scala piena	Correzione automatica	Correzione automatica
Specifiche della scheda di sonda	Connettore a morsetti per resistori a chip	Connettore a morsetti per resistori a chip
Dimensione dell'apparecchiatura	1430 x 913 x 1747 mm	1430 x 913 x 1747 mm
Peso	617 kg	617 kg
Condizioni operative (acqua, elettricità, gas)	Umidità: <70%; Alimentazione elettrica: CA 220 V, 2,5 kW; Aria compressa: <0,6 MPa, <40 L/min
