Caja con guantes para llenado de líquidos

El cajón de guantes es un equipo de laboratorio que llena la cámara con gas inerte de alta pureza, circula y filtra O2, H2O, gases orgánicos y otras sustancias. También se le llama caja de guantes al vacío, caja de protección con gas inerte, etc. Su función principal es eliminar O2, H2O y gases orgánicos. Se utiliza ampliamente en entornos ultra puros sin O2, H2O ni polvo, como en baterías de iones de litio y materiales, semiconductores, supercondensadores, lámparas especiales, soldadura láser, brasado, síntesis de materiales, OLED, MOCVD, etc., así como en aplicaciones biológicas, como el cultivo de bacterias anaeróbicas, cultivo celular en condiciones de hipoxia, etc.

Principio:

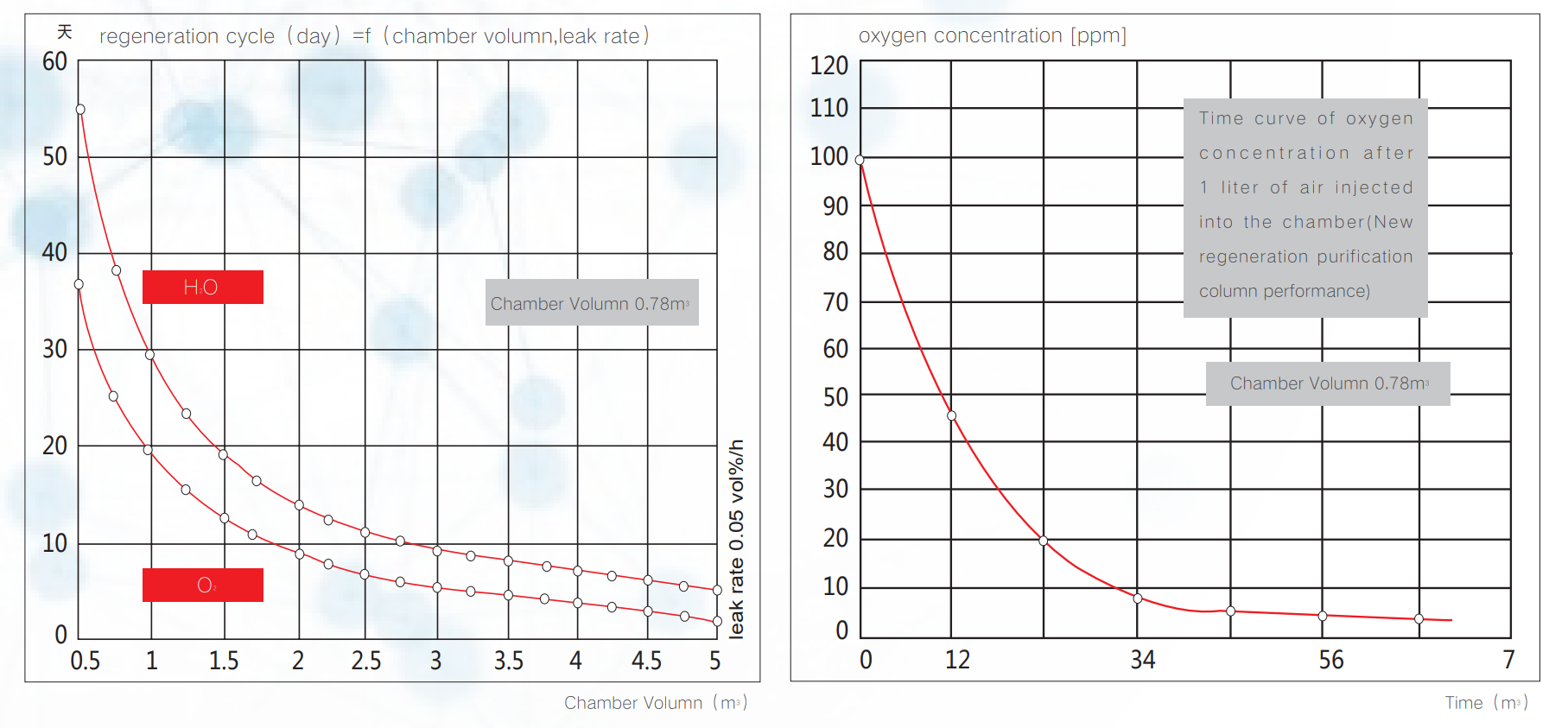

El gas de trabajo en la caja de guantes circula entre la cámara y la columna de purificación (adsorbente de H₂O y O₂), cerrándose en un circuito mediante tuberías, sopladores de circulación, etc., bajo el control y la supervisión de un PLC. Cuando el gas de trabajo circula a través de la columna de purificación, su humedad y oxígeno son adsorbidos y luego devueltos a la cámara. A medida que avanza el tiempo de ciclo, el contenido de H₂O y O₂ del gas de trabajo en la cámara disminuirá gradualmente hasta alcanzar finalmente el índice de menos de 1 ppm. Tras un cierto período de ciclos, la columna de purificación se saturará y podrá regenerarse y reutilizarse.

Aplicación:

Baterías de litio, semiconductores, laboratorios, física, materiales, química, productos farmacéuticos, metalurgia, láseres, fotovoltaica, aeroespacial, y más.

Características:

Tasa ultra baja de fuga: tasa de fuga <0,001 % vol/h;

Limpieza ultra alta: filtro HEPA de alta eficiencia, nivel de limpieza ISO3;

Consumo ultra bajo de energía: la mayor parte del tiempo, el consumo es inferior a 60 W;

Diseño profesional del circuito de gas: diseño con software especializado en fluidos, libre de ruido;

Alarma profesional de fugas: monitoreo automático de la tasa de fuga de la cabina de guantes;

Calibración con un clic del analizador: calibración con un clic del analizador en la pantalla;

Registro integral de datos: capaz de registrar O2, H2O, presión y tiempo;

Control mediante aplicación móvil: control remoto y monitoreo en tiempo real desde teléfonos móviles.

Ventana de visualización con brida sellada con doble anillo tórico:

La brida de la ventana de inspección está hecha de una sola pieza de placa de acero inoxidable gruesa, cortada con láser en forma de anillo rectangular para lograr una alta resistencia general y una gran resistencia al impacto y a la deformación. La brida completa de la ventana de inspección y la ranura de sellado anular se mecanizan en una sola pieza mediante un centro de mecanizado de gran tamaño, creando una ranura de sellado doble cola de milano. La planitud de la superficie de soporte de sellado y de la superficie inferior de la ranura de sellado es <0,05 mm/m.

La ventana de inspección de la brida y el cuerpo de la caja se unen mediante un método de soldadura por enfriamiento continuo. Las soldaduras se inspeccionan rigurosamente en busca de defectos mediante pruebas no destructivas, garantizando que no haya fugas en los puntos de soldadura.

Se emplea un método de sellado de aislamiento al vacío con doble ranura, utilizando dos anillos "O" anulares integrales embebidos en la ranura anular integral. Tanto el sello interior como el exterior son continuos. El vacío entre las dos capas de sellos evita eficazmente la difusión de moléculas de H2O, O2 y N2 del aire hacia el interior de la caja de guantes, así como la difusión de moléculas tóxicas hacia el exterior, logrando un efecto libre de fugas. La tasa de fuga del cuerpo de la caja es <0,0005 % vol/h, alcanzando un resultado sin fugas.

Parámetros de H2O y O2 bajo control: monitorización en tiempo real de los datos de H2O y O2; si se detecta alguna anomalía, se emite una alarma y se envía un mensaje de texto al teléfono móvil de forma inmediata, y el registro de datos se conserva hasta diez años, pudiéndose consultar, descargar e imprimir en cualquier momento.

Funcionamiento no supervisado: permite operar de forma remota el ajuste de presión de la cámara con guantes, la bomba de vacío, la iluminación y el inicio y parada del ciclo; durante la regeneración no es necesario que haya personal presente en el lugar.

El método de sellado por aislamiento al vacío con doble ranura adopta un anillo de sellado integral en forma de "O" con doble anillo, integrado en una ranura anular continua. El anillo de sellado interior es sin costuras, y el anillo de sellado exterior también es sin costuras. El vacío entre las dos capas de sellado bloquea eficazmente la difusión de las moléculas de H2O, O2 y N2 del aire hacia el interior de la cámara con guantes, así como la de moléculas tóxicas hacia su interior, logrando un efecto hermético. La tasa de fuga del cuerpo de la cámara es inferior a 0,005 vol%/h, alcanzando un efecto hermético.
