Máy gắn bóng hàn laser ở cấp độ tấm wafer

Nhận báo giá miễn phí
Mô tả Sản phẩm

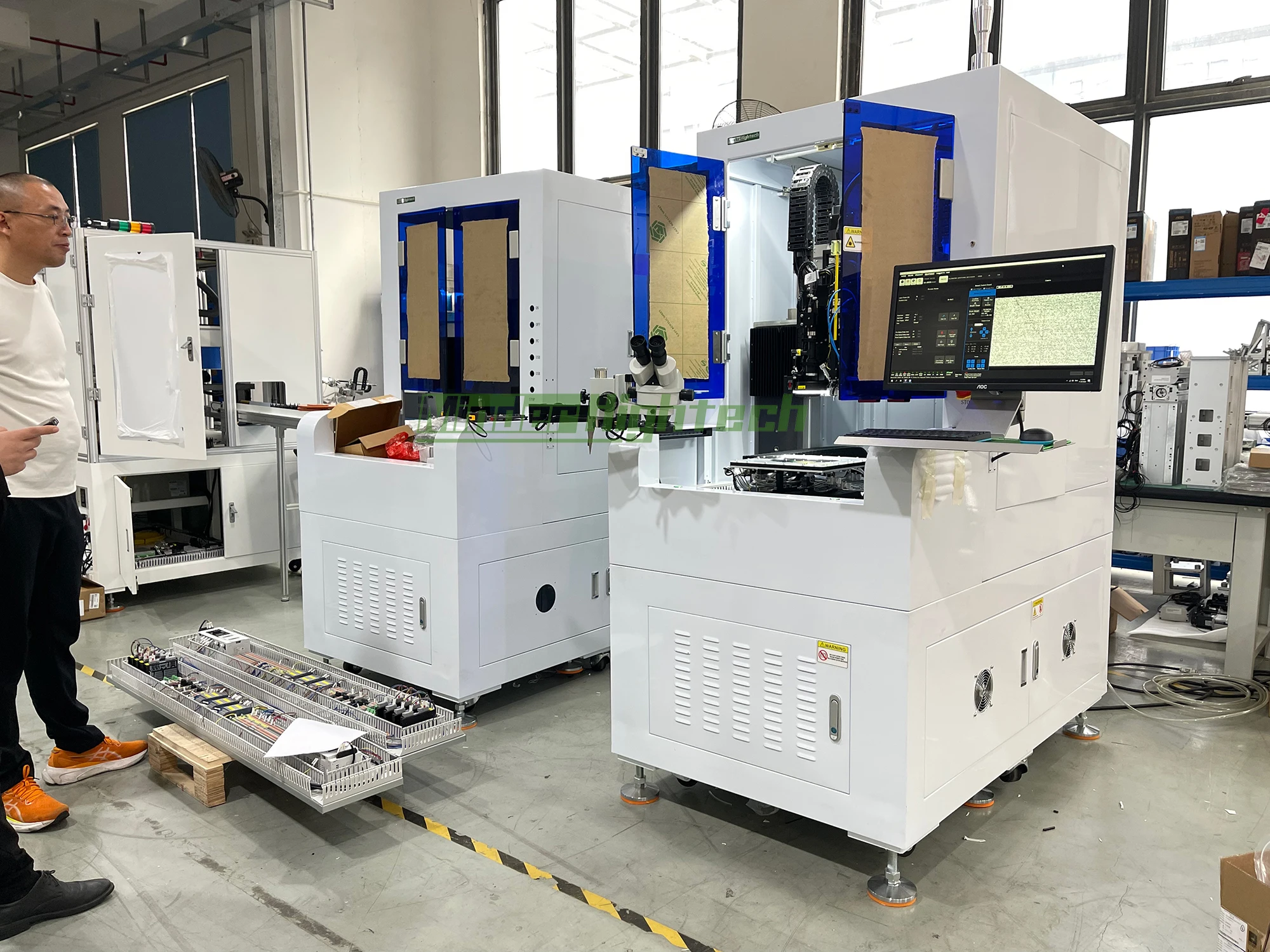

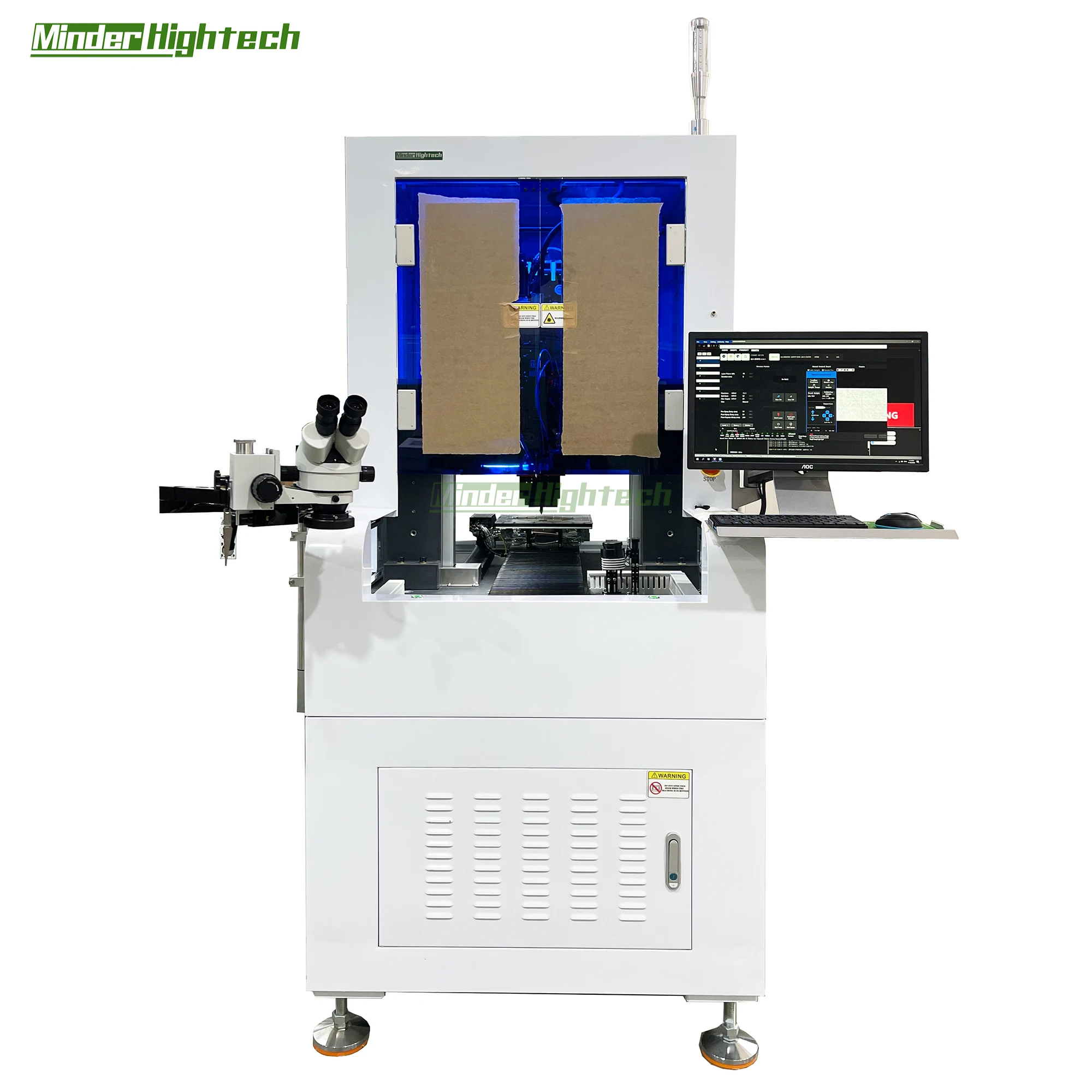

Máy đặt bóng hàn bằng laser

Máy hàn tự động bằng bóng thiếc sử dụng laser được thiết kế đặc biệt nhằm đáp ứng nhu cầu hàn chính xác cho các mô-đun camera và các linh kiện khác. Máy được trang bị laser sợi quang, bàn làm việc bằng đá cẩm thạch và hệ thống điều khiển công nghiệp, đồng thời tích hợp cao với cơ chế phun bóng tự động để đạt được sự đồng bộ giữa quá trình phun bóng và hàn laser. Ngoài ra, máy còn được trang bị hệ thống cấp liệu tương tác hai trạm nhằm thực hiện hiệu quả quy trình hàn tự động trong các công đoạn nạp liệu, dỡ liệu, định vị tự động và hàn. Điều này giúp nâng cao đáng kể năng suất sản xuất và có thể đáp ứng nhu cầu hàn vi điện tử đối với các linh kiện chính xác như chip BGA, thiết bị truyền thông quang 5G, mô-đun CCM camera, mô-đun cuộn dây VCM và khung bệ tiếp xúc. Máy có phạm vi ứng dụng rộng rãi.

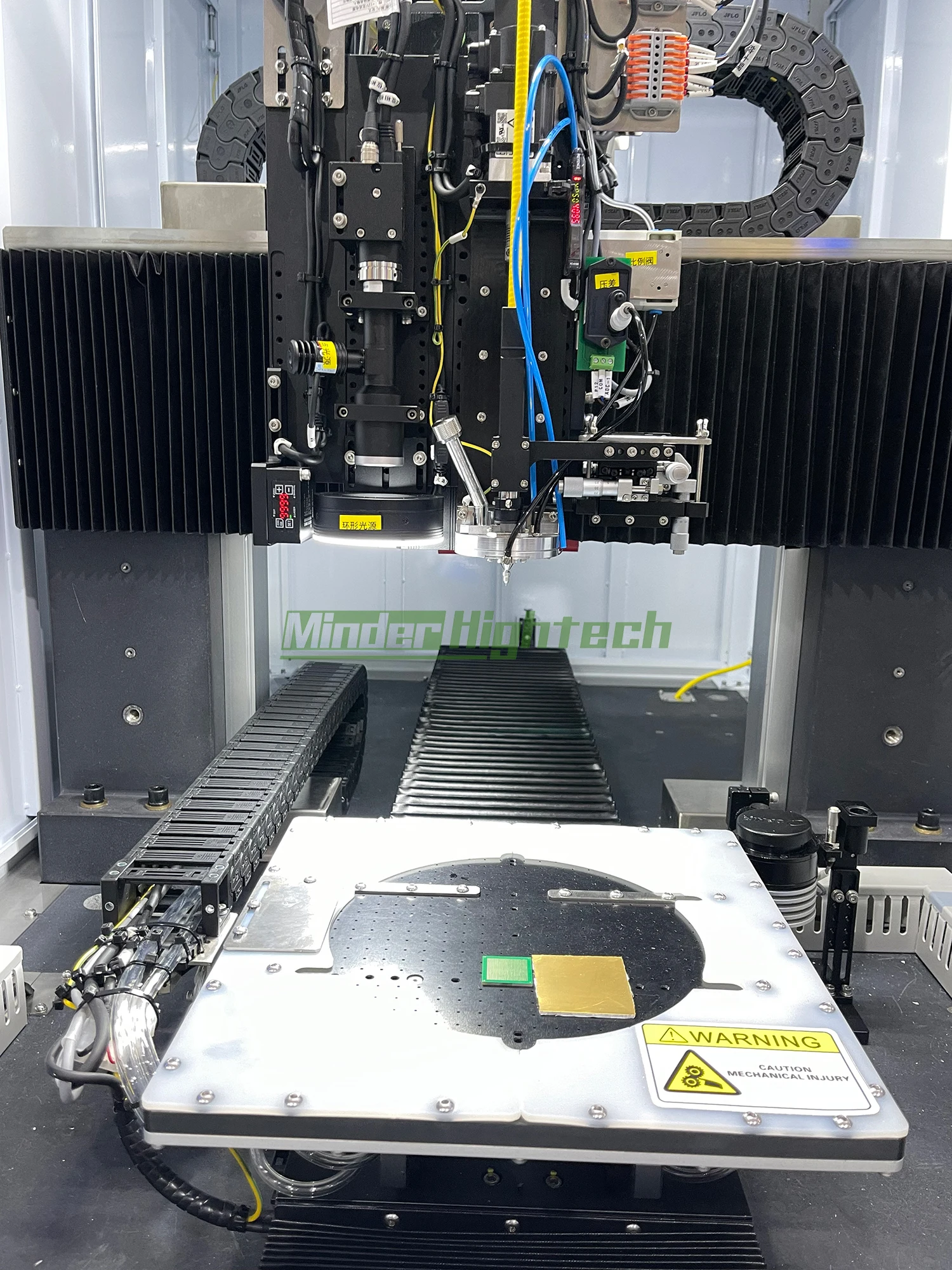

Máy hàn bóng thiếc bằng tia laser đơn vị duy nhất được thiết kế đặc biệt nhằm đáp ứng nhu cầu hàn chính xác, được trang bị hệ thống định vị thị giác độ chính xác cao, bàn làm việc ngang bằng đá cẩm thạch và mô-đun giám sát chất lượng thời gian thực. Trong quá trình hàn, máy có thể kiểm soát chính xác các thông số then chốt như lượng thiếc hàn và thời gian hàn, đồng thời kiểm soát sai số về kích thước và hình dạng của từng mối hàn trong phạm vi micromet. Máy có khả năng xử lý chính xác các tác vụ hàn với khoảng cách nhỏ; kích thước bóng thiếc nhỏ nhất đạt từ 70 µm đến 2000 µm, độ lặp lại chuyển động đạt ±3 µm. Máy được sử dụng rộng rãi trong quy trình hàn tự động các linh kiện bán dẫn độ chính xác cao, đĩa bán dẫn (wafer), đầu đọc đĩa cứng, v.v.

Đặc điểm thiết bị:

Phù hợp cho việc đặt bóng thiếc lên các pad hàn có kích thước từ 200–760 µm;
Không cần keo trợ hàn, không cần làm sạch sau hàn, tiết kiệm chi phí;
Hàm lượng thiếc ổn định, độ đồng nhất tốt và nâng cao chất lượng mối hàn;
Hoạt động tại hai trạm, tiết kiệm thời gian nạp và dỡ vật liệu;
Kết hợp với hệ thống định vị hình ảnh CCD để đạt được việc căn chỉnh chính xác vị trí hàn;
Tùy chọn chức năng kiểm tra sau khi hàn và đặt bóng tự động trực tuyến.

Đặc điểm thiết bị:

Phù hợp cho các pad hàn có độ dày từ 50–2000 µm mà không cần sử dụng keo hàn, không cần làm sạch và tiết kiệm chi phí;
hàm lượng thiếc ổn định và độ đồng nhất tốt giúp nâng cao chất lượng mối hàn. Kết hợp với hệ thống định vị hình ảnh CCD, thiết bị đạt được việc căn chỉnh chính xác vị trí hàn. Các chức năng tùy chọn như kiểm tra sau khi hàn và các chức năng tùy chỉnh khác cũng có sẵn.

Ưu điểm:

1. Độ chính xác cao: Hệ thống đặt bóng tự động có thể kiểm soát chính xác vị trí đặt các bóng hàn, sai số được kiểm soát trong phạm vi rất nhỏ, đảm bảo mỗi bóng hàn đều đáp đúng vào vị trí đã định trước, từ đó nâng cao đáng kể tỷ lệ thành công của quá trình hàn.
2. Hiệu suất cao: So với việc trồng bóng bằng tay, thiết bị trồng bóng tự động có thể thực hiện các thao tác trồng bóng nhanh chóng và liên tục, rút ngắn đáng kể chu kỳ sản xuất, nâng cao hiệu quả sản xuất và đáp ứng nhu cầu sản xuất quy mô lớn.
3. Độ đồng nhất tốt: Trong quá trình trồng bóng tự động, điều kiện đặt mỗi bóng thiếc là như nhau,
tránh được những sai lệch có thể phát sinh do thao tác thủ công, từ đó đảm bảo tính ổn định và độ đồng nhất về chất lượng sản phẩm.
4. Tiết kiệm nhân lực: Thiết bị giúp giảm đáng kể lượng nhân công cần thiết cho việc trồng bóng thủ công, hạ thấp chi phí lao động và đồng thời tránh được các vấn đề về chất lượng do các yếu tố như mệt mỏi của người lao động gây ra.

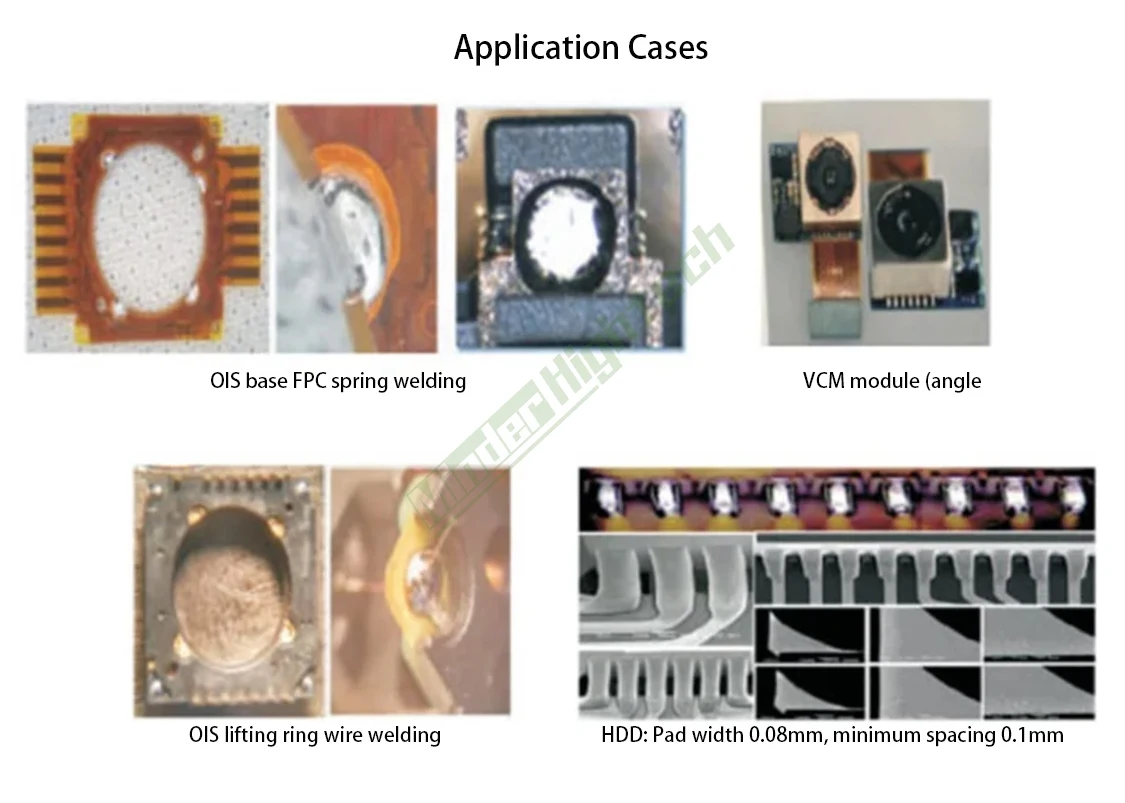

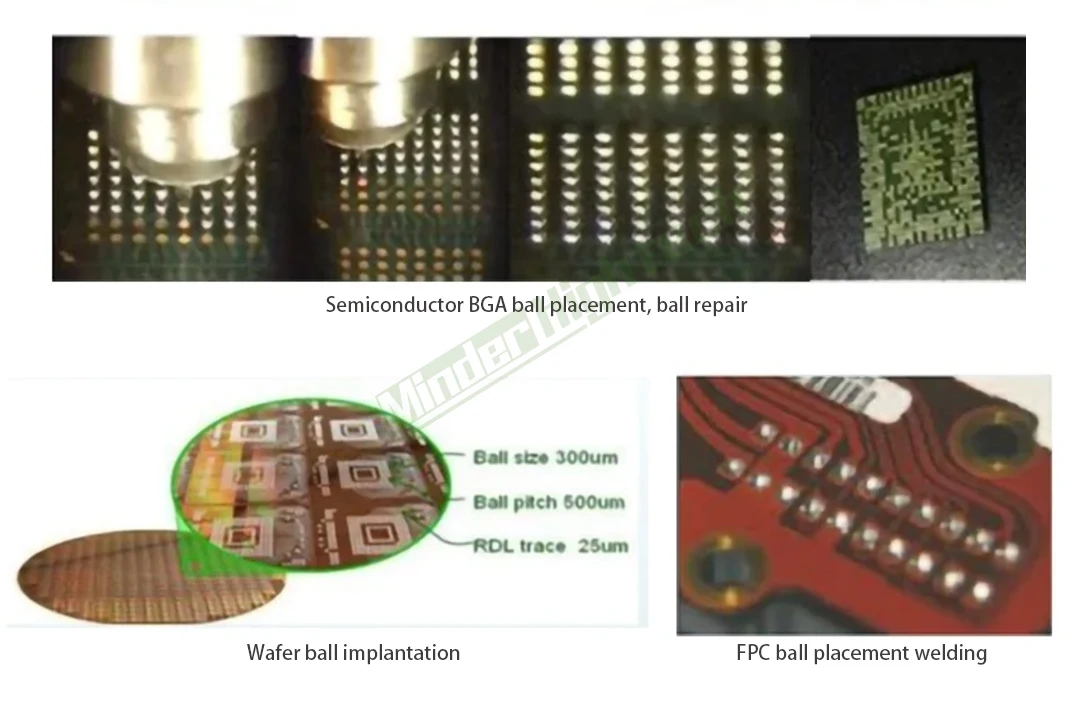

Ngành ứng dụng:

Thiết bị điện tử tiêu dùng: hàn bo mạch chủ, hàn mô-đun camera, v.v. trong các sản phẩm như điện thoại thông minh, máy tính bảng và đồng hồ thông minh. Các sản phẩm này có yêu cầu cực kỳ cao về mức độ tích hợp và độ chính xác khi hàn linh kiện, và máy hàn bóng chì bằng laser có thể đáp ứng nhu cầu hàn chính xác của chúng.
Bán dẫn: Trong các quy trình như đóng gói chip và sản xuất mạch tích hợp, máy hàn bằng laser có thể được sử dụng để kết nối chip với đế, đảm bảo hiệu năng điện ổn định và đáng tin cậy.
Điện tử ô tô: Hàn các cảm biến, bộ điều khiển và các linh kiện khác trong hệ thống điều khiển điện tử ô tô. Độ chính xác cao và độ tin cậy của máy hàn bóng chì bằng laser có thể đảm bảo thiết bị điện tử ô tô hoạt động bình thường trong các môi trường phức tạp.
Thiết bị y tế: Việc hàn các linh kiện điện tử vi mô trong thiết bị y tế đòi hỏi chất lượng hàn và độ an toàn cực kỳ nghiêm ngặt. Các máy hàn bóng thiếc bằng laser có thể đáp ứng những yêu cầu khắt khe này, đảm bảo hiệu năng và độ tin cậy của thiết bị y tế.
Thông số kỹ thuật
công suất laser
công suất tùy chọn: 100 W, 150 W, 200 W
Bước sóng laser
1064nm
Phương pháp làm mát
Làm mát hoàn toàn bằng không khí
Đường kính bóng thiếc
200–760 µm
chế độ điều khiển
Máy tính cá nhân + phần mềm điều khiển chuyên dụng
Phương pháp định vị
Định vị CCD
Độ chính xác lặp đi lặp lại
5m
Số lượng trạm làm việc
Trạm đôi
Phạm vi hàn
Trạm làm việc đơn: 200 × 200 mm
Hiệu suất xử lý
≈ 3 bóng/giây
Căn chỉnh vòi phun
Hiệu chỉnh tự động
Nguồn điện
AC220V50HZ
Nhiệt độ và độ ẩm
22–30 °C, độ ẩm 20–70% (không ngưng tụ)
trọng lượng
1200KG
Kích thước bên ngoài
1050(L)*1380(W)*1700(H) mm
công suất laser
20 W–300 W (tùy chọn)
Bước sóng laser
1064nm
Phương pháp làm mát
Làm mát hoàn toàn bằng không khí
Đường kính bóng thiếc
các tùy chọn phân đoạn từ 50–2000 µm
chế độ điều khiển
Máy tính cá nhân + phần mềm điều khiển chuyên dụng
Phương pháp định vị
Định vị CCD
Độ chính xác lặp đi lặp lại
3um
Số lượng trạm làm việc
Trạm làm việc đơn lẻ
Phạm vi hàn
300x300mm
Hiệu suất xử lý
≈ 3 bóng/giây
Căn chỉnh vòi phun
Hiệu chỉnh tự động
Nguồn điện
AC220V50HZ
Nhiệt độ và độ ẩm
22–30 °C, độ ẩm 20–70% (không ngưng tụ)
trọng lượng
1200KG
Kích thước bên ngoài
1200(L)*1250(W)*1860(H) mm
Đóng gói & Giao hàng
Câu hỏi thường gặp
1. Về Giá cả:
Tất cả giá cả của chúng tôi đều cạnh tranh và có thể thương lượng. Giá thay đổi tùy thuộc vào cấu hình và mức độ phức tạp của việc tùy chỉnh thiết bị của bạn.

2. Về Mẫu:
Chúng tôi có thể cung cấp dịch vụ sản xuất mẫu cho bạn, nhưng bạn có thể cần trả một số phí.

3. Về Thanh toán:
Sau khi kế hoạch được xác nhận, bạn cần thanh toán khoản đặt cọc trước, và nhà máy sẽ bắt đầu chuẩn bị hàng hóa. Sau khi
thiết bị sẵn sàng và bạn thanh toán số tiền còn lại, chúng tôi sẽ gửi hàng.

4. Về Giao hàng:
Sau khi hoàn thành việc sản xuất thiết bị, chúng tôi sẽ gửi cho bạn video nghiệm thu, và bạn cũng có thể đến hiện trường để kiểm tra thiết bị.

5. Lắp đặt và Điều chỉnh:
Sau khi thiết bị đến nhà máy của bạn, chúng tôi có thể cử kỹ sư đến để lắp đặt và điều chỉnh thiết bị. Chúng tôi sẽ cung cấp cho bạn báo giá riêng cho khoản phí dịch vụ này.

6. Về bảo hành:
Thiết bị của chúng tôi có thời hạn bảo hành 12 tháng. Sau thời hạn bảo hành, nếu có bất kỳ linh kiện nào bị hư hỏng và cần thay thế, chúng tôi sẽ chỉ thu phí giá vốn.
