Ультразвукова система нанесення покриттів

Отримати безкоштовну пропозицію
Опис продукту

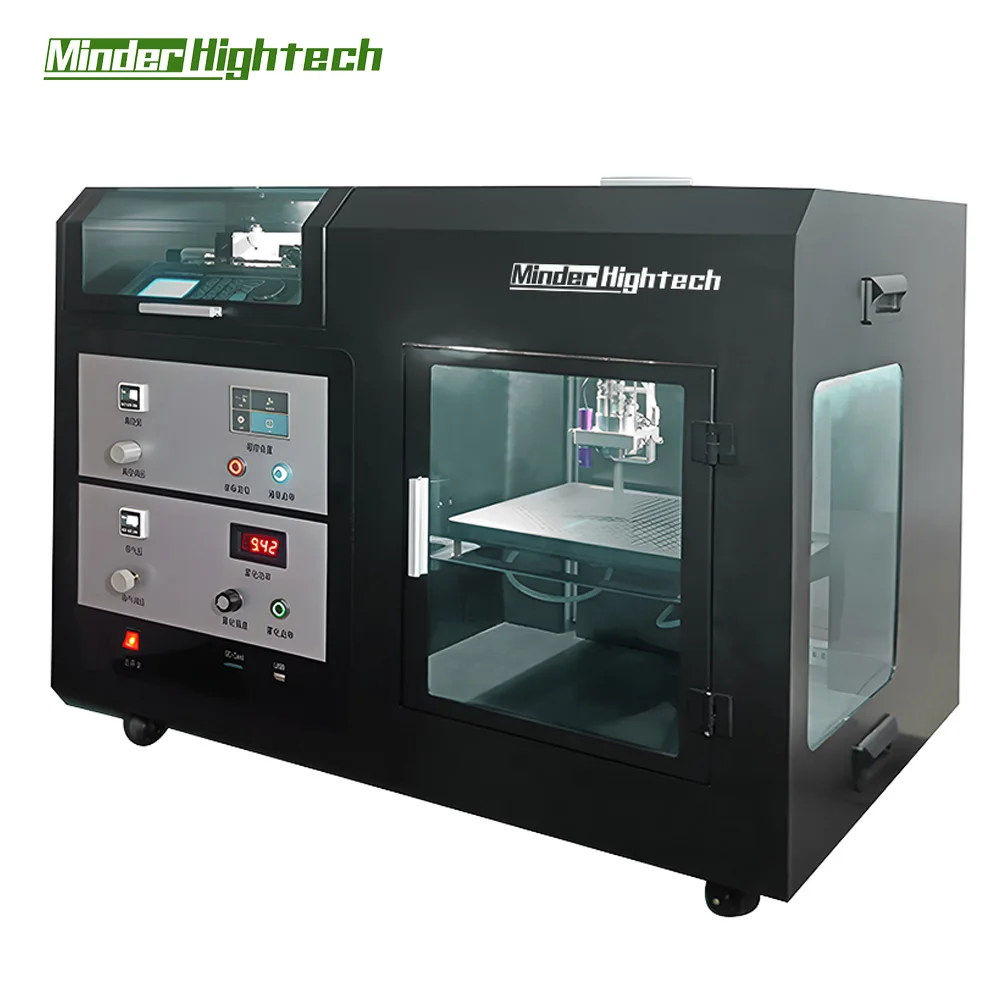

MDQX-US2020 Ультразвукова система напилення

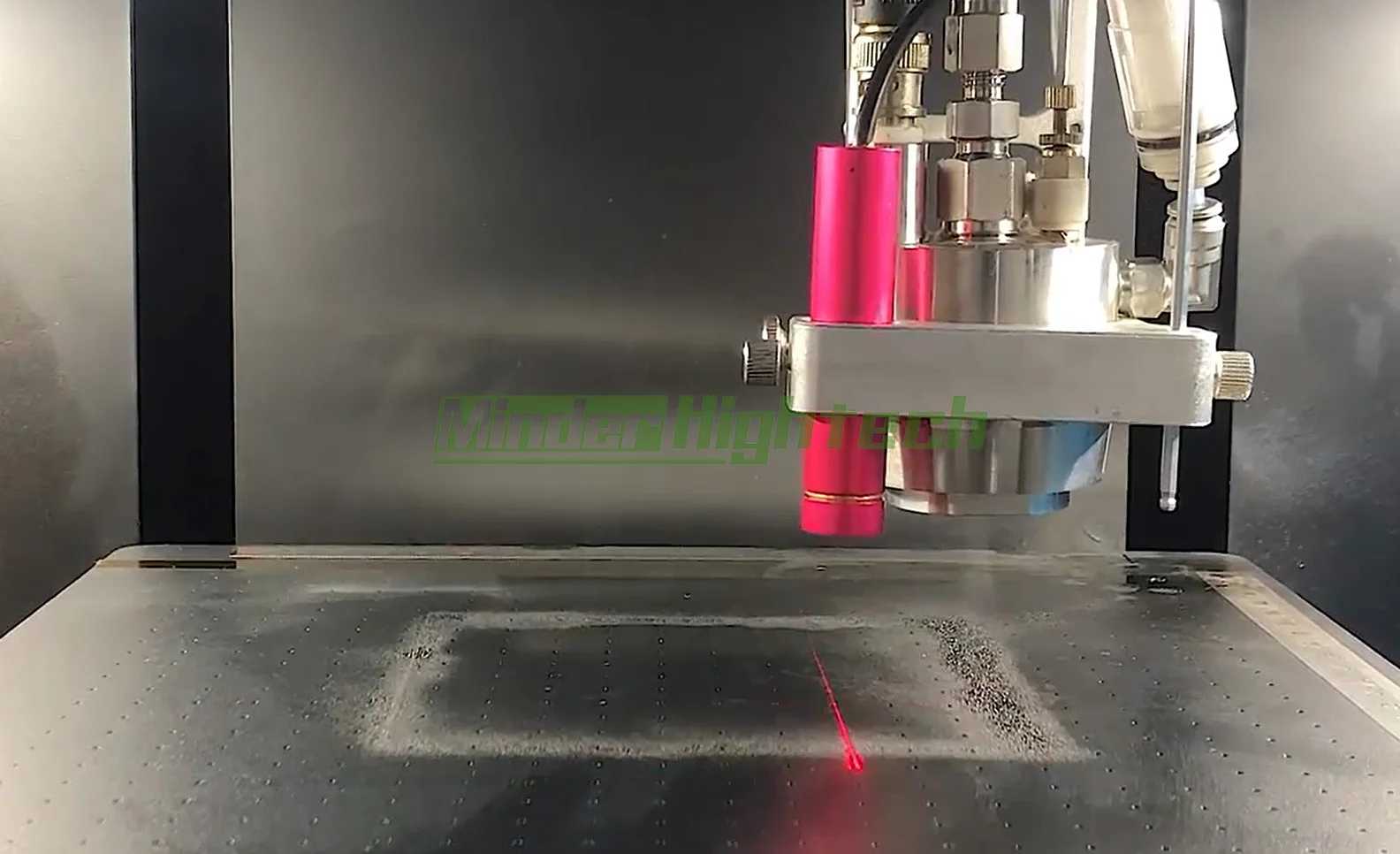

Ультразвуковий прецизійний розпилювач MDQX-US2020 обладнаний запатентованим конвергентним ультразвуковим соплом (за бажанням із широким або дифузорним малюнком). Його унікальна конструкція потокового каналу сопла забезпечує точну атомізацію та усуває побоювання засмічення сопла.
Цей продукт також оснащений прецизійним дозувальним насосом, системою керування газом-носієм, системою підігріву субстрату, вакуумною платформою з адсорбцією, програмованим триосьовим руховим комплексом та пристроями лазерного позиціонування й вирівнювання, що робить його ідеальним для наукових досліджень у лабораторіях і виробництва тонкоплівкових покриттів на невеликих ділянках. Порівняно з традиційним пневматичним двофазним розпиленням, ультразвукова атомізація забезпечує більшу рівномірність, меншу товщину покриття та вищу точність.
Крім того, оскільки ультразвукові форсунки не потребують газу під високим тиском для створення атомізації, вони значно зменшують розбризкування суспензії під час процесу напилення, суттєво знижуючи витрати матеріалу. Коефіцієнт використання становить понад чотири рази більше, ніж у традиційного обладнання для двофазного розпилення, досягаючи більше 95%.
Застосування
Він використовується переважно для отримання ультратонких прецизійних покриттів на нано- або мікрорівні, зокрема для підготовки щільних або пористих мембран покриттів, таких як мембранні електроди для електролізу води PEM/AEM, мембранні електроди паливних елементів, керамічні покриття SOFC, протонні обмінні мембрани, аніонні обмінні мембрани, тонкоплівкові сонячні елементи, напівпровідникові фоточутливі матеріали, провідне скло, тонкоплівкові сенсори та біоматричні покриття.
Функція
Підготовка прецизійних електродних матеріалів
Сопла з титанових сплавів
Розробка процесу ультратонкого покриття
Контроль енергоефективності ультразвукового розпилення
Вибухобезпечна конструкція сопла для тривалого простою
Конструкція сопла з захистом від засмічення
Збереження суспензії
Специфікація
Ім'я
Пункт
Значення
Зауваження
Ультразвукова система розпилення
Розміри
90 см × 65 см × 75 см
Довжина × ширина × висота
Потужність ультразвукового розпилення
10-30 Вт
Автоматична точна настройка
Частота ультразвукового розпилення
55-60 кГц
Автоматичне відстеження частоти
Швидкість розпилення
0,1-10 мл/хв
Залежить від в'язкості рідини
Діаметр розпилу
10-20мм
Специфікація залежить від висоти сопла та швидкості подачі
Максимальна в'язкість рідини
30 сПз
Розмір завислих частинок
<20 мкм
Вміст завислих твердих речовин
≤30%
Матеріал сопла
Титановий сплав
Стійкий до корозії, знімний/замінний
Цифровий тиск повітря
0,01-0,1 МПа
Автоматично регулюється залежно від потоку та в'язкості суспензії
Робоча температура (°C)
-20-100℃
Контроль траєкторії розпилення
Вісь руху
3-осьовий
X, Y, Z
Розміри шляху розпилення
200×200 мм
З урахуванням ширини атомізації фактична площа розпилення може бути більшою за це значення.
Точність габаритних розмірів розпилення
≤ 0,1 мм
Максимальна швидкість
150мм/с
Можливість регулювання в реальному часі.
Програмовне керуюче програмне забезпечення
Так, у комплекті програмне забезпечення для редагування та конвертації на ПК
Координати можна редагувати безпосередньо у Windows Notepad, також підтримується перетворення графіки для основних програм проектування
наприклад, SolidWorks, UG, ProE та CAD.
Система накормлення
(інжекторний насос)
Внутрішній діаметр труби
0,3/0,5/0,6/0,8/1/1,2/2/3 мм
Стандартний 2 мм
Довжина труби
<0,5 м
Максимальна економія суспензії
Матеріал труби
PTFE трубка
Високопрозорий імпортований матеріал для зручного спостереження за суспензією
Матеріал конектора
316L нержавіюча сталь
Стійкий до корозії
Діапазон налаштування витрати
0,01-80 мл/хв
Точність налаштування витрати
≤±1.5%
Максимальний об’єм розпилення (на одну операцію)
50ml
Регулюється від 0 до 50 мл
Система опалення
Діапазон температури нагріву
Кімнатна температура - 150°C
500 Вт, із захистом від температури для запобігання перегріву
Платформа вакуумної адсорбції
Матеріал платформи адсорбції
Алюмінієвий сплав
Чорне анодоване покриття
Розміри платформи адсорбції
265 мм x 265 мм
З урахуванням зони нагріву максимальна площа розпилювання менша за це значення
Функція регулювання рівня
Так
Програмна допомога + ручне регулювання
Шкала XY
Так
Нержавіючу сталь
Безмаслена вакуумна помпа
(Включено як стандартний подарунок, може бути замінено на вакуумний генератор)
Джерело живлення
220В,50Гц
Потребує зовнішнього джерела живлення
Номінальна потужність
160W
Швидкість накачування
20Л/хв
Кінцеве давлення
≥0,08 МПа
Еквівалентно 200 мбар
Шум
<50дБ
Повітряний компресор (опціонально)
Джерело живлення
220В,50Гц
Потребує зовнішнього джерела живлення
Потужність
550W
Потрібен вакуумний генератор, орієнтовно потрібно щонайменше 1 кВт.
Шум
≥70дБ
Рекомендується розміщувати на вулиці.
Об'єм викиду
40L/хв
Якщо використовується вакуумний генератор, рекомендовано вихідну потужність 80 л/хв.
Максимальний тиск
0.7MPa
Змінюється залежно від витрати газу.
Упаковка та доставка
Профіль компанії
З 2014 року компанія Minder-Hightech є представником з продажу та обслуговування в галузі обладнання для напівпровідникового та електронного виробництва. Ми прагнемо надавати клієнтам високоякісні, надійні та комплексні рішення для обладнання. На сьогоднішній день наші продукти поширені в більшості індустріальних країн світу, допомагаючи клієнтам підвищувати ефективність, знижувати витрати та поліпшувати якість продукції.
ЧаП
1. Про ціну:
Усі наші ціни є конкурентоспроможними та переговорними. Ціна варіюється в залежності від конфігурації та складності індивідуального замовлення вашого пристрою.

2. Про вибірку:
Ми можемо надати послуги виробництва вибірок для вас, але вам можливо доведеться оплатити деякі витрати.

3. Про оплату:
Після підтвердження плану, вам потрібно спочатку заплатити нам депозит, і завод почне готувати товар. Після того як обладнання буде готове, а ви сплатите решту, ми його відправимо.

4. Про доставку:
Після завершення виготовлення обладнання, ми надішлемо вам відео приймання, і ви також можете приїхати на місце для перевірки обладнання.

5. Монтаж та налагодження:
Після того як обладнання дістанеться до вашого заводу, ми можемо направити інженерів для встановлення та налагодження обладнання. Ми надамо вам окреме пропозицію для цієї послуги.

6. Про гарантію:
Наше обладнання має гарантійний термін 12 місяців. Після закінчення гарантійного терміну, якщо будь-які деталі пошкодяться і їх потрібно замінити, ми зарахуємо лише вартість матеріалів.

7. Післяпродажне обслуговування:
Усі машини мають гарантійний термін більше одного року. Наші технічні інженери завжди онлайн, щоб надати вам послуги з встановлення, налаштування та обслуговування обладнання. Ми можемо надати послуги з встановлення та налаштування на місці для спеціального та великого обладнання.
