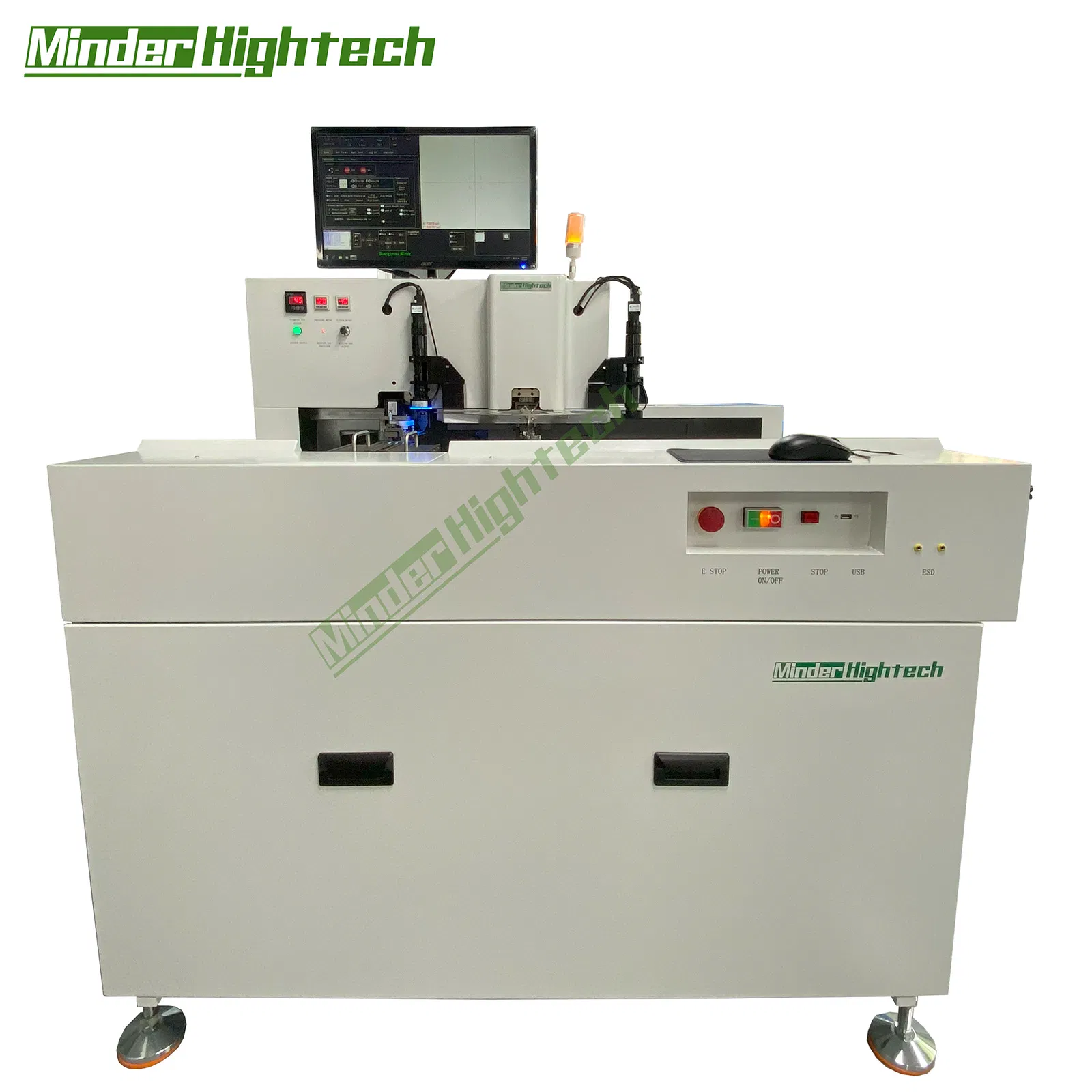

360i-8-toms die-bonder – tekniske specifikationer | |
Fast kristallarbejdstole (Lineær Modul) |
Optisk system |
Arbejdsbordets slag: 100 × 300 mm |
Kamera |
Opløsning: 1 μm |
Optisk forstørrelse (wafer): 0,7× til 4,5× |
Dyemaskine (Linearmodul) |
Cykeltid: 200 ms/pr. |
XY-slæb: 8" × 8" |
Die-bonding-cyklus er under 250 millisekunder, |
Opløsning: 1 μm |
|
Placeringnøjagtighed for wafer |
Indlæsnings- og udlastningsmodul |
Klebemiddelstempelposition x-y ±2 mil |
Brug vakuum-sugedisk til automatisk tilførsel |
Rotationsnøjagtighed ±3° |
Brug boks-kassette til udlastning |
Pneumatisk pladeklemme, justeringsområde for beslagbredde: 25–90 mm |
|
Doseringsmodul |
Udstyrskrav |
Svingarm-dosisering + opvarmningssystem |
Spænding: AC 220 V / 50 Hz |
Dispenseringsnålsæt kan udskiftes enten med én enkelt nål eller flere nåle |
Luftforsyning: mindst 6 bar |
Vakuumkilde 700 mmHg (vakuum-pumpe) |
|
PR System |
Dimensioner og vægt |
Metode: 256 gråtoner |
Vægt: 450 kg |
Detektering af manglende, skåret eller revnet die |
Størrelse (D x B x H): 1200 × 900 × 1500 mm |
Monitor: 17" LCD |
|
Monitoropløsning: 1024 × 768 |
Manglende die |
Vakuumføler |
|
Udstyrs oversigt:
udstyret tilpasses efter dine behov.
Navn |
Anvendelse |
Monteringsnøjagtighed |
Højpræcisions halvleder Die Bonder |
Højpræcisions optiske moduler, MEMS og andre flade produkter |
±5 µm |
Fuldt automatisk eutektisk maskine til optiske enheder |
TO9, TO56, TO38 osv. |
±10 µm |
Flip-Chip Die-bondingsmaskine |
Brug flip-chip-emballeringsprodukter |
±30 µm |
Automatisk TEC Die-bonder |
TEC-kølerpartikelpatch |
±10 µm |
Højpræcisions-die-bonder |
PD, LD, VCSEL, mikro-/mini-TEC osv. |
±10 µm |
Halvleder-die-sorter |
Wafer, LED-perler osv. |
±25 µm |
Højhastighedssorterings- og anordningsmaskine |
Sortering og filmning af blå-film-chips |
±20 µm |
IGBT-chipmonteringsmaskine |
Drivermodul, integrationsmodul |
±10 µm |
Online dual-head højhastigheds-die-bondingsmaskine |
Chip, kondensator, modstand, diskrete chip og andre overflade-monterede elektroniske komponenter |
±25 µm |
Ofte stillede spørgsmål
1. Om Pris:
Alle vores priser er konkurrencedygtige og forhandlingsbar. Prisen varierer alt efter konfigurationen og graden af tilpasning af din enhed.
2. Om Sample:
Vi kan tilbyde eksempelproduktionstjenester, men du skal muligvis betale nogle gebyrer.
3. Om betaling:
Når planen er bekræftet, skal du først betale en afgift, og fabrikken vil begynde at forberede varerne. Når udstyret er klar, og du har betalt restbeløbet, sender vi det ud.
4. Om Levering:
Når produktionen af udstyret er færdig, sender vi dig acceptancetest-videoen, og du kan også komme til lokationen for at inspicere udstyret.
5. Installation og Fejlsøgning:
Når udstyr ankommer på din fabrik, kan vi sende ingeniører ud for at installere og afstille udstyret. Vi vil give dig et separat tilbud for denne servicegebyr.
6. Om garanti:
Vores udstyr har en 12-måneder garanti periode. Efter garanti perioden, hvis nogen dele er skadede og skal erstattes, vil vi kun opkræve kostprisen.
7. Eftersalgsservice:
Alle maskiner har en garanti på over et år. Vores tekniske ingeniører er altid online og står klar til at hjælpe dig med installation, opsætning og vedligeholdelses service. Vi kan yde installations- og opsætningservice på stedet for særlige og store udstyr.
