Projektionsforseglingssvejseanlæg

Projektionsforseglingssvejseanlæg

Model: MD-ZJTX-SW65K

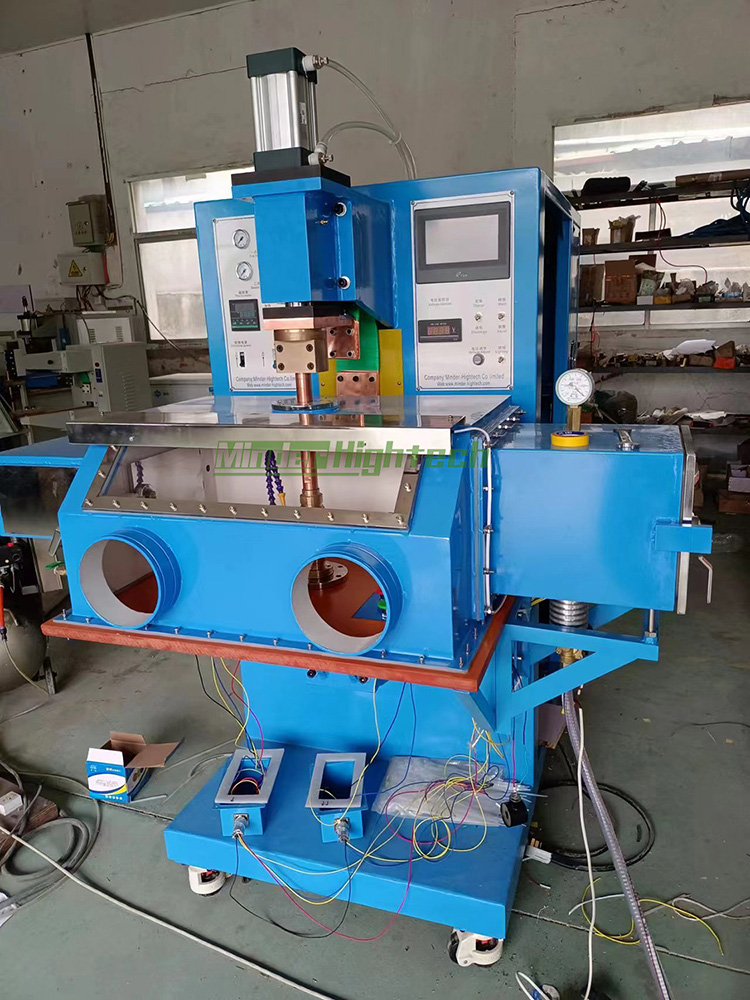

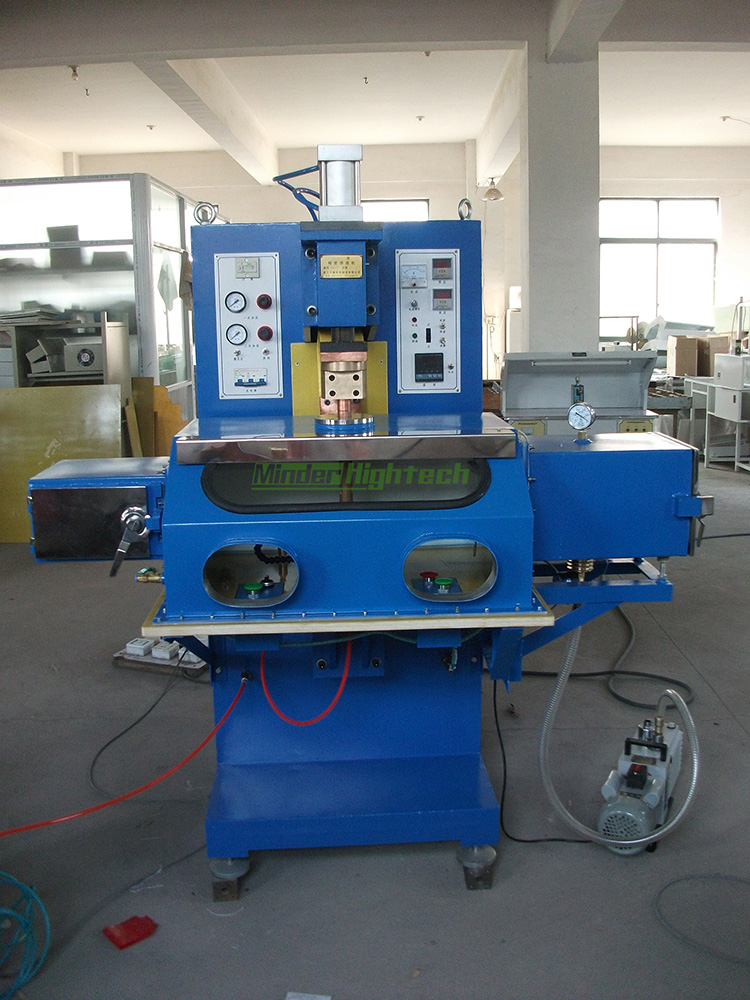

Metalforseglingmaskinen MD-ZJTX-SW65K er en enkeltsteds svejsemaskine med kondensator-energilagring. Den har justerbar energilagrings-spænding, opladning/udladning, pneumatisk pres, pneumatisk aflastning og kvælstofspül-funktioner. Den kan bruges til hermetisk svejsning af små krafttransistorer og andre komponenter. Den inkluderer også vakuum-, opvarmnings- og kvælstoffyldningsfunktioner samt en grænseflade til duggpunktsmåler. Den anvendes bredt inden for militære udstyr, opto-elektronisk kommunikation og andre industrier.

Anvendelse:

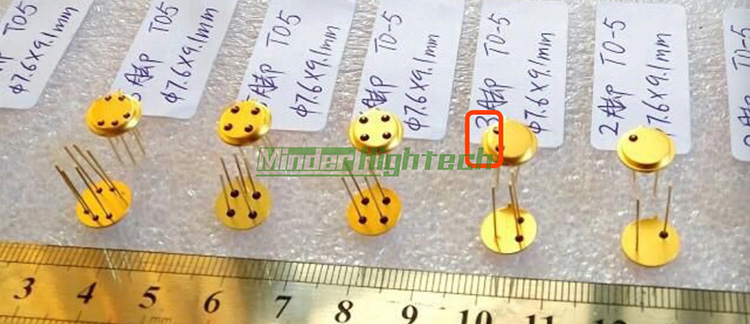

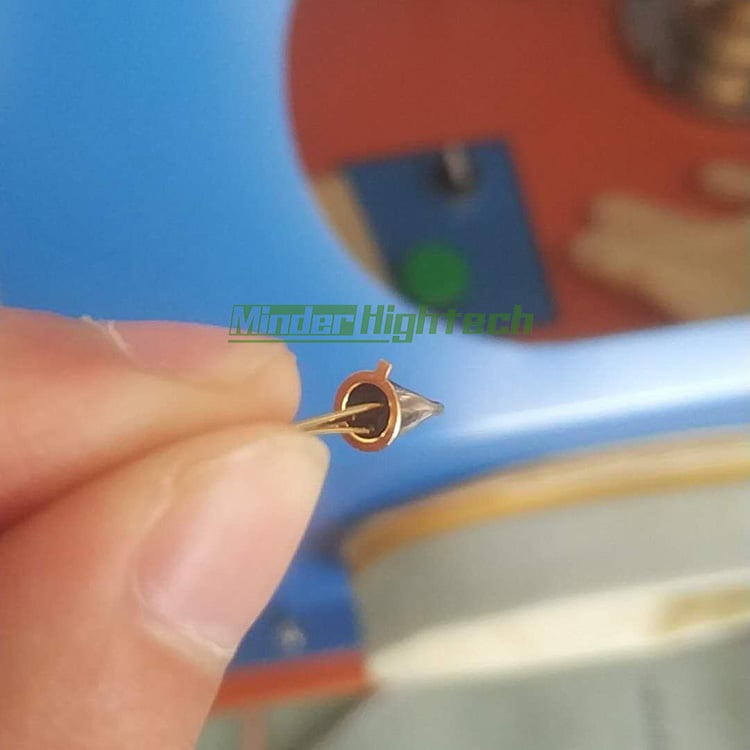

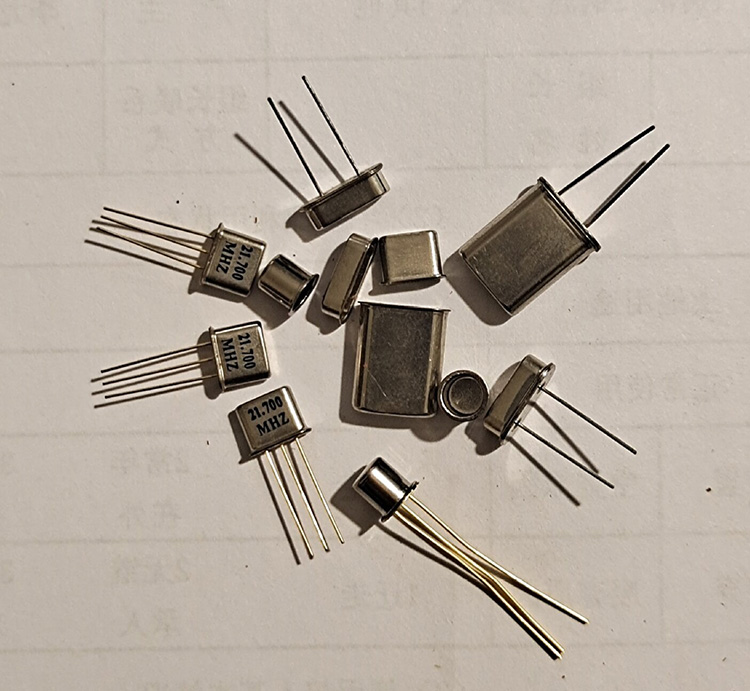

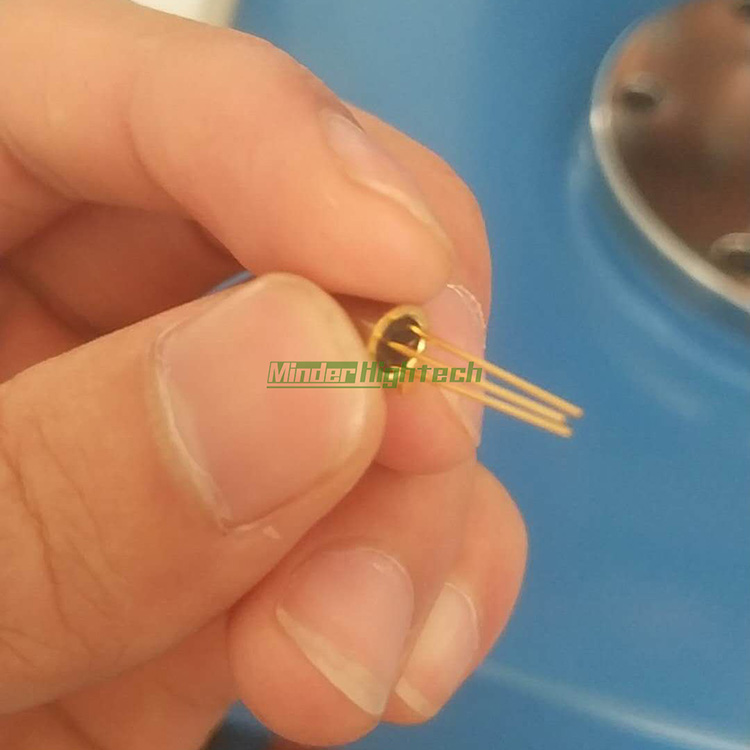

Passer til TO-46, TO-56 og mini (diameter: 1,96 mm) optiske komponenters forseglingssvejsning.

Specifikationer:

Arbejdsgang:

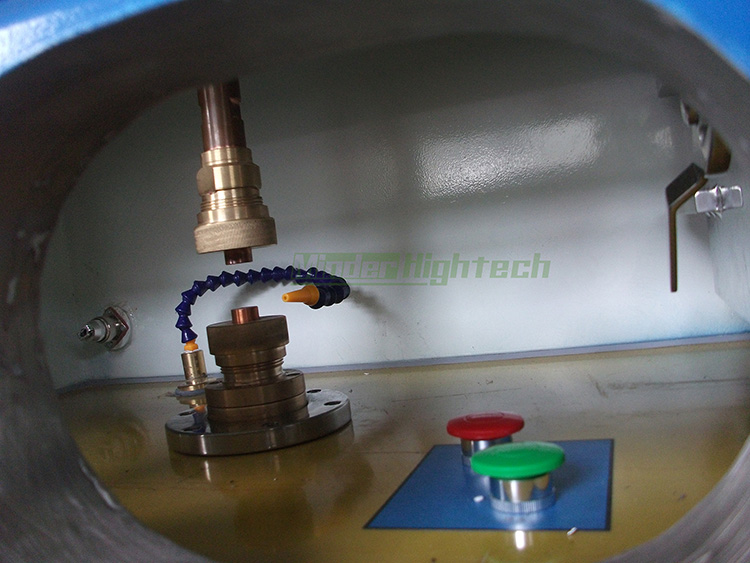

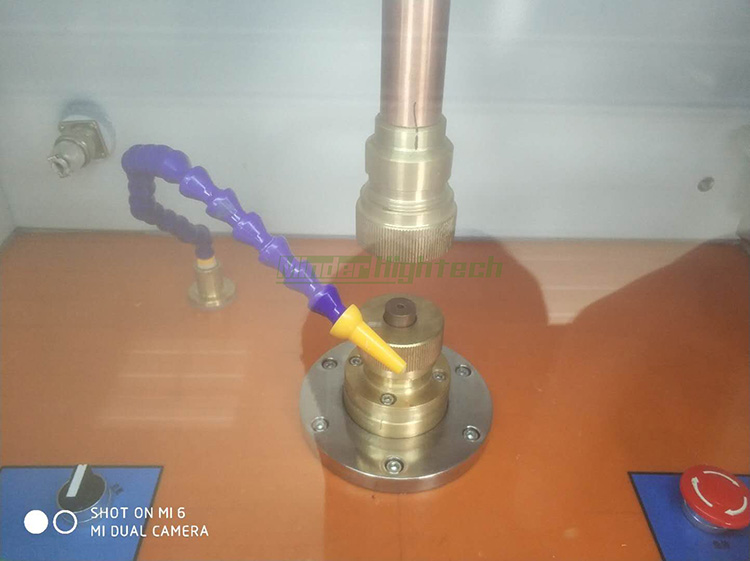

Placer arbejdsemnet på svejsefastspændingen og tryk samtidigt på venstre og højre startknapper; magnetventilen til cylinderen for den øverste elektrode aktiveres, hvilket får cylinderen til at drive den øverste elektrode nedad. Efter forspændings-, svejse- og holdfasen deaktiveres magnetventilen, og cylinderen trækker den øverste elektrode tilbage til dens udgangsposition. Det pneumatiske aflastningssystem udstøder (eller blæser) arbejdsemnet ud, og en kvælstofdyse blæser det svejste arbejdsemne fri, hvilket afslutter svejsecyklen; startknapperne kan derefter trykkes igen for at gentage processen.

Luk døren til højre vakuum-/gasfyldningskammer, og indstil vælgerkontakten på venstre side af det operative kammer til "Udpumpning"; den mekaniske pumpe starter, og udluftningsmagnetventilen åbner for at tømme kammeret. Når det ønskede vakuumniveau er nået, skiftes til "Indblæsning"; den mekaniske pumpe stopper, udluftningsventilen lukker, og indblæsningsventilen åbner for at fylde kammeret med kvælstof. Når fyldningen er fuldført, bringes kontakten tilbage til midterstillingen for at standse kvælstoffluksen. For at fylde det centrale operative kammer med kvælstof åbnes blot den indre dør til højre vakuum-/gasfyldningskammer.

Dermed muliggør denne maskine svejsning i et kvælstoffyldt miljø, hvilket forbedrer kvaliteten af de svejste arbejdsemner.
