Popis výrobku

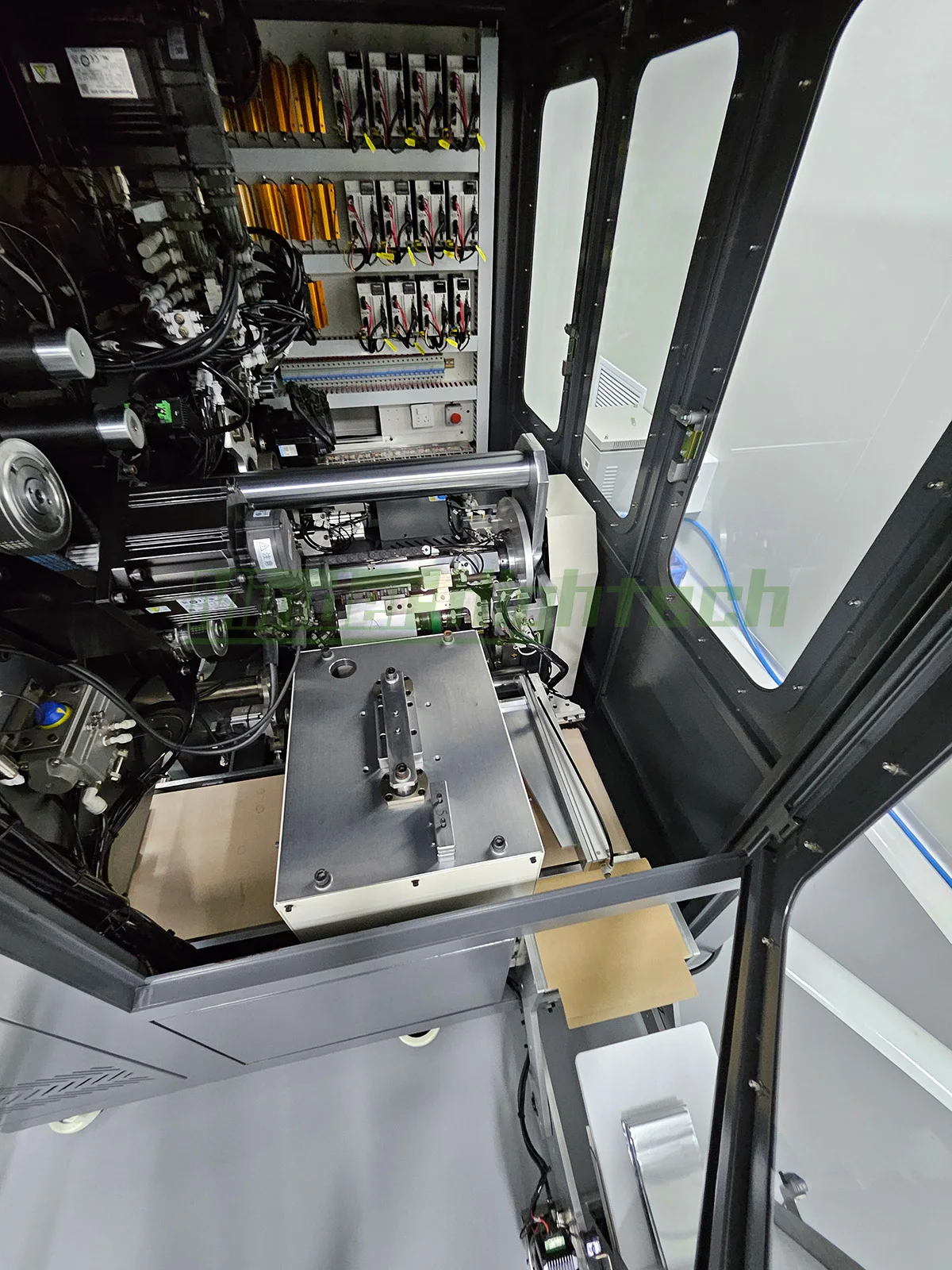

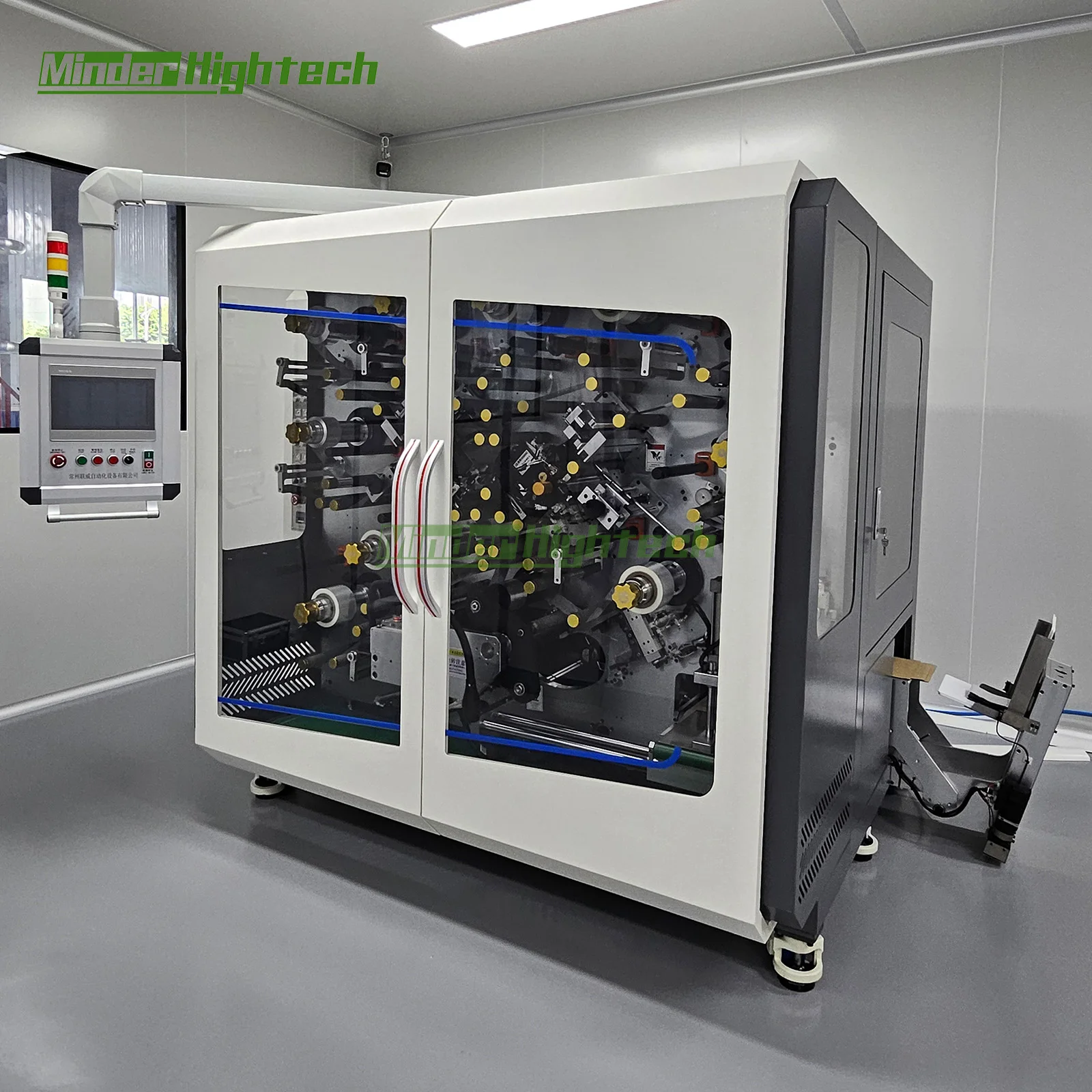

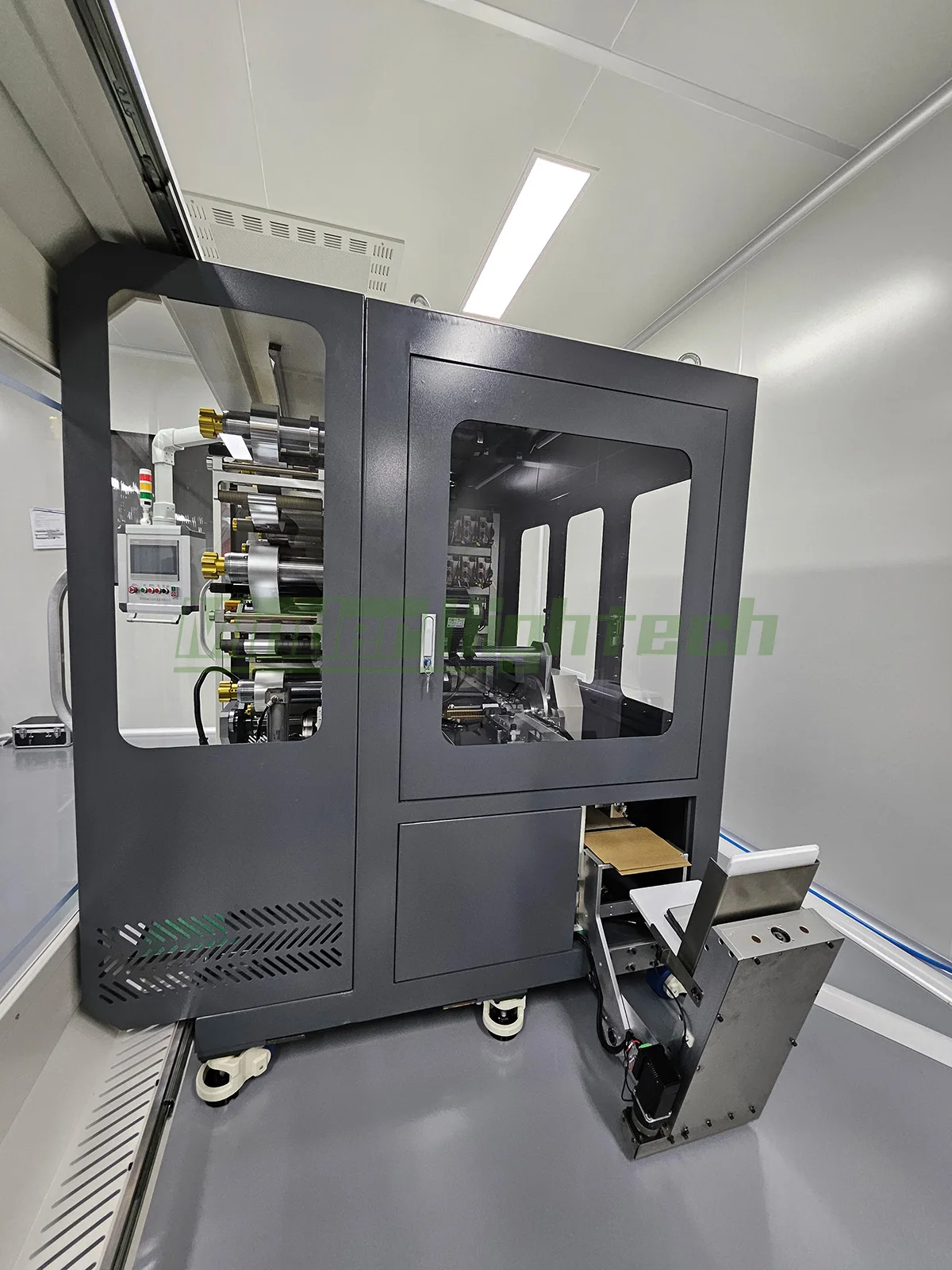

Plně automatický vinovací a zkoušecí stroj MD-T200L pro vysokonapěťové kondenzátory

Integrovaný stroj pro vinutí a zkoušení odolnosti proti napětí

Klíčové zařízení integrované výrobní linky, které kombinuje vysokorychlostní vinutí a vysokonapěťové zkoušky pro rozsáhlou a vysoce přesnou výrobu filmových kondenzátorů.

Toto zařízení se primárně používá k vinutí a zkoušení odolnosti proti napětí vysokonapěťových kondenzátorových součástí. Elektrody součásti jsou vyrobeny z hliníkové fólie a prostor mezi elektrodami je vyplněn 2–3 vrstvami polypropylenové fólie, která slouží jako dielektrikum. Součást je vinuta vysokou rychlostí pomocí dielektrického materiálu z polypropylenové fólie a hliníkové fólie podle stanovených požadavků; hliníková fólie může být na koncích a stranách přehnutá a vinuta, zatímco polypropylenová fólie může sloužit jak jako vnitřní, tak i vnější obalový materiál. Po vinutí lze součást automaticky vyložit a podrobit ji zkoušce odolnosti proti napětí.
na základě výsledků zkoušky lze provést automatické třídění a kvalifikované součásti lze automaticky sbírat.

Klíčové body

1. Plně integrovaná automatizace
Systém integruje navíjení, přehnutí vnějšího obalu, vyhození elementu, zkoušku výdrže napětí a automatické třídění do jediného procesu, čímž umožňuje neobsluhovaný provoz a výrazně zvyšuje výrobní účinnost.
2. Vysokorychlostní a přesné navíjení
Dosahuje otáček hlavního vřetene až 700 ot/min a lineárních rychlostí ≥2500 mm/s. Umožňuje přesné navíjení fólií o tloušťce 10–20 μm a fólií z hliníku o tloušťce 4,5–8 μm, což umožňuje zpracování různých kombinací materiálů.
3. Inteligentní řízení napětí
Využívá uzavřeného řídicího okruhu s servopohonem pro řízení napětí v programovatelném rozsahu 50–800 g, čímž zajišťuje rovnoměrné a stabilní navíjení, zejména u extrémně tenkých materiálů.
4. Proces přehnutí hliníkové fólie
Podporuje jak přehnutí na počátku/na konci pásky, tak přehnutí po okraji s nastavitelnou šířkou (4–8 mm), čímž splňuje požadavky na konstrukci desek vysokonapěťových kondenzátorů.
5. Kontinuální zkouška výdrže napětí a třídění
Po navíjení jsou prvky automaticky převedeny na zkušební stanici. S nastavitelným zkušebním napětím (0–10 kV DC) a rozsahem stlačení (6–30 mm) systém automaticky třídí součásti jako „vyhovující“ (přijatelné) a „nevyhovující“ (zamítnuté), čímž zvyšuje výtěžnost.
6. Modulární systém mandrelů
Vybaven rozšiřitelnými mandrely a adaptéry, které umožňují rychlou výměnu pro různé vnitřní průměry (Φ58–120 mm) a tak odpovídají různým specifikacím výrobků.

Použití

* Výroba vysokonapěťových filmových kondenzátorů
* Výroba kondenzátorů pro oblast nové energie, výkonovou elektroniku a systémy akumulace energie
* Modernizace automatizovaných výrobních linek pro kondenzátorové prvky

Technické vlastnosti:

* Přehnutí hran hliníkové fólie
* Dielektrikum z polypropylenové (PP) fólie
* Automatické zkoušky výdrže napětí
* Automatický třídicí systém
* Servo řízení napětí
* Rozšiřitelný systém upínacího hřídele
* Vysokorychlostní navíjení ≥ 2500 mm/s
* Otáčky hlavního vřetena ≥ 700 ot/min
* Zkouška izolační pevnosti (Hi-Pot) 0–10 kV DC
* Rozsah zploštění 6–30 mm

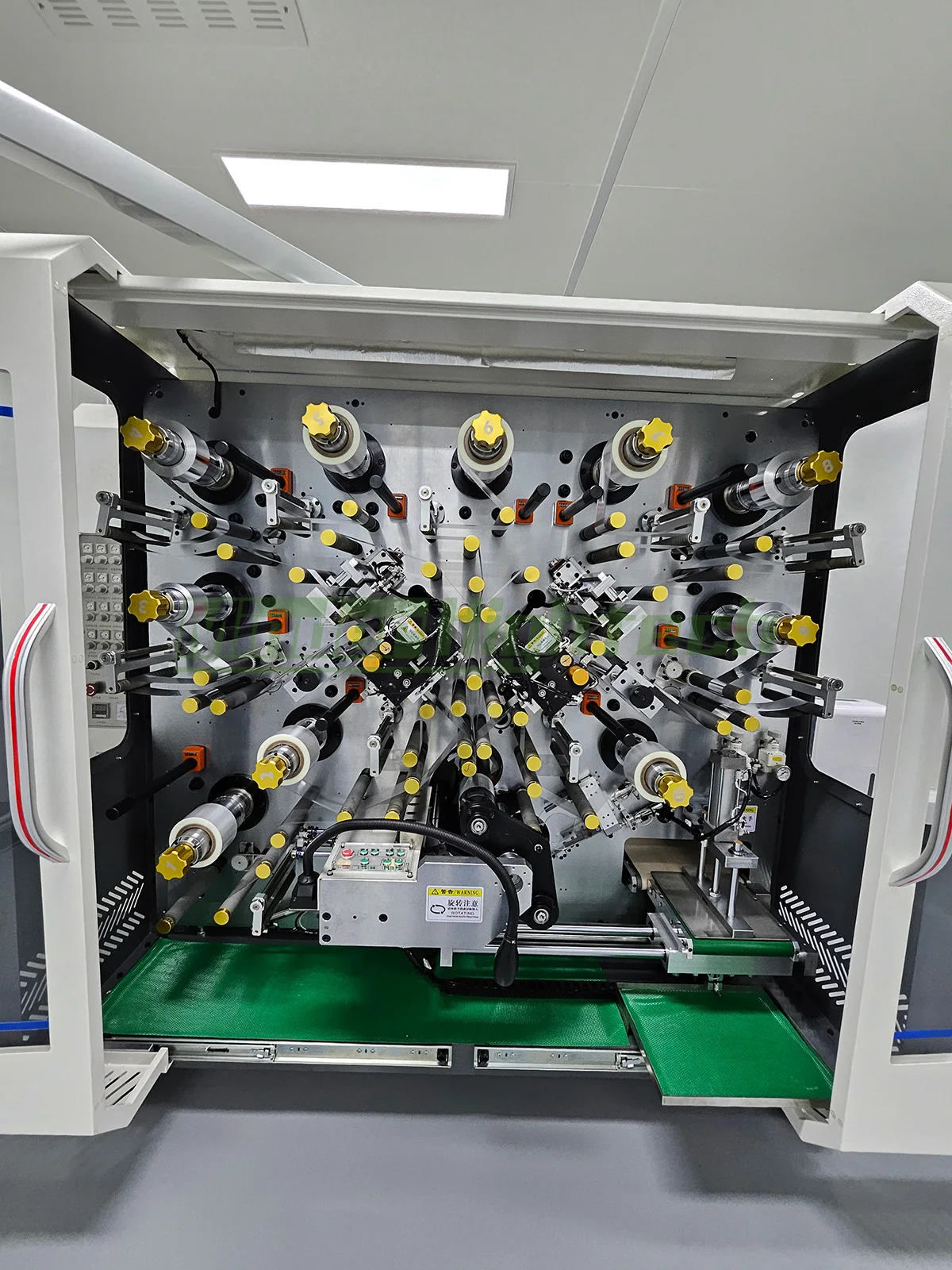

Hliníková fólie/dielektrická fólie prochází válcovým uspořádáním a pákou pro regulaci napětí, jak je znázorněno na obrázku. Nízkotřecí válec umístěný vzadu v mechanismu řídí kývání páky pro regulaci napětí prostřednictvím kývavé tyče. Za ložiskovým blokem je namontován potenciometr, který detekuje kývání páky pro regulaci napětí. Při změně napětí hliníkové fólie/dielektrické fólie potenciometr detekuje kývání páky pro regulaci napětí a přenáší signál do servomotoru v mechanismu materiálového zásobníku, čímž řídí rychlost odvíjení a tím i úroveň napětí.

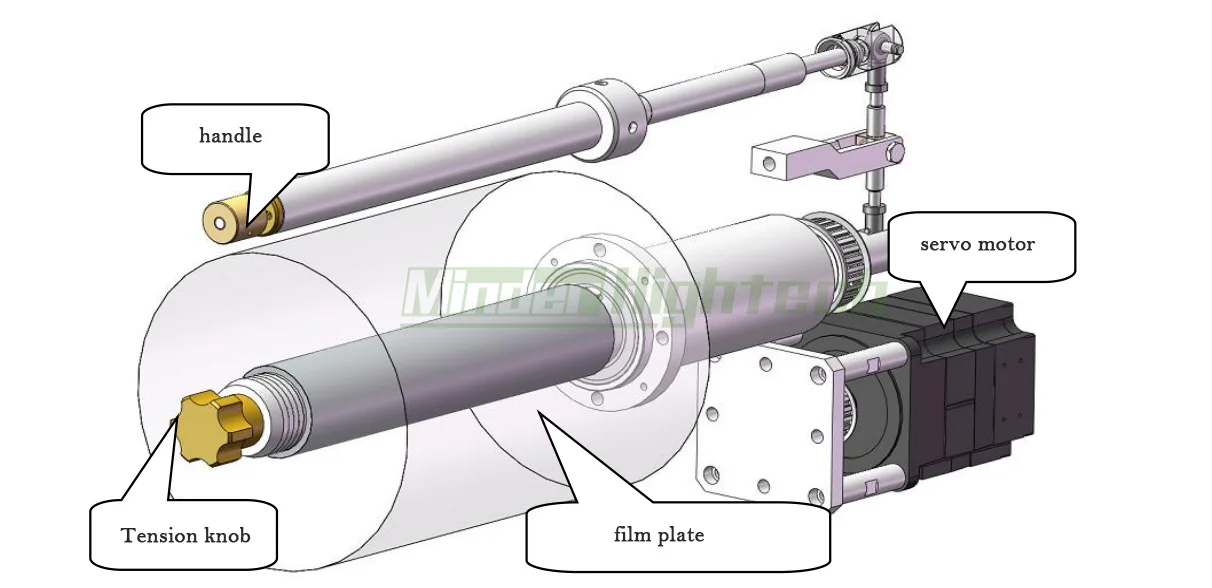

Nastavovací páka umožňuje nastavit přední a zadní polohu cívky s fólií za účelem korekce nesouososti; ovládací knopka napětí zajistí pevné upevnění cívky s fólií na otáčející se hřídeli; servomotor pohání cívku s fólií prostřednictvím řemenového a kladkového převodu, aby se fólie odvíjela.

Specifikace

Primární velikost			Specifikace cívky
Délka	70 mm – 200 mm	Standardní cívka	1 kus
Vnitřní průměr	φ58–120 mm	Rozsah cívky	φ58–120
Vnější průměr	φ135 mm
Drsný materiál fólie OPP			Materiál foliové fólie
tloušťka	10,0 µm–20 µm	tloušťka	4,5 µm–8 µm
šířka	70 mm – 200 mm	šířka	70 mm – 200 mm
Velikost tácu	VN 75 mm – VN 280 mm	Vnitřní průměr materiálového podnosu	VN 40 mm – VN 260 mm
počet náprav	6	počet náprav	4
Pohyb a přehýbání materiálu			Parametr navíjení
Boční olem	4–8 mm	Maximální lineární rychlost	≥2500 mm/s
Složte okraje na obou koncích	≥20 mm	Maximální rychlost hlavního navíjení	≥700 ot/min
Vzdálenost mezi širokým lemem fólie a úzkým okrajem fólie	≤ 2 mm	rozsah napětí	50 g – 800 g
				výrobní kapacita	válec o průměru Φ90, 50 otáček ≈ 75 kusů/h
Základní parametry stroje pro zkoušku napětí
Rozsah zkouškového napětí			0–10 kV
Přesnost odolnosti proti průraznému napětí			0,1kV
tlak			0–800 kg
Hlavní rozsah vyrovnávání			6 mm–30 mm
Hlavní přesnost vyrovnávání			0,1 mm
Hlavní rozsah šířky			100 mm–220 mm
Hlavní rozsah délky			70 mm – 200 mm
napájení			AC220V 50/60HZ
Základní parametry navíjecího stroje

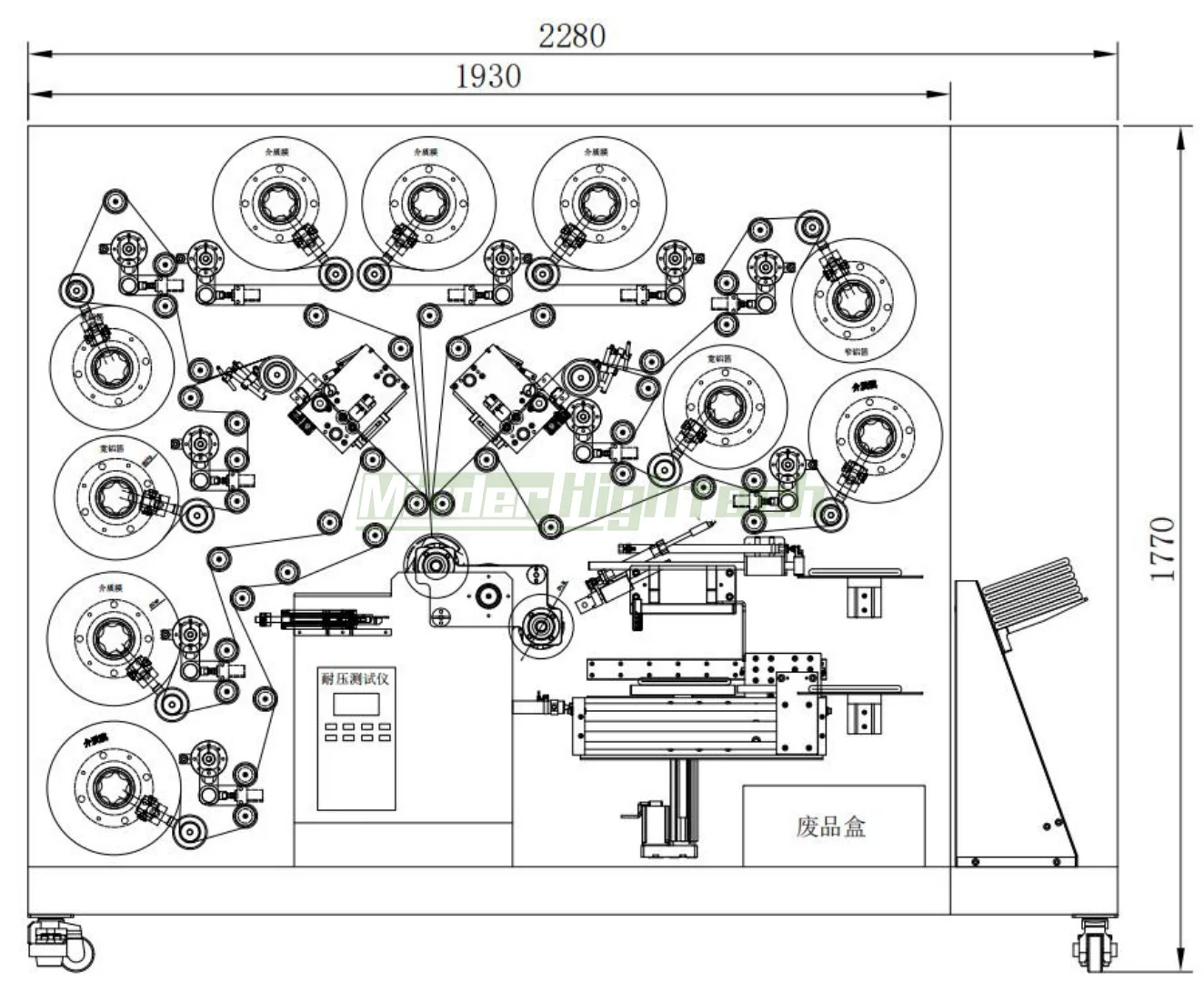

Rozměry zařízení			230019002200
Hmotnost zařízení			≈3000 kg
zdroj plynu			0,5-0,6MPa
napájení			AC220V 50/60HZ
výkon			12.0KW

Balení a dodání

Společenský profil

Od roku 2014 je společnost Minder-Hightech prodejním a servisním zástupcem v oboru zařízení pro polovodičový a elektronický průmysl. Zavazujeme se poskytovat zákazníkům vysoce kvalitní, spolehlivá a komplexní řešení pro strojní zařízení. Dodnes se naše značkové produkty rozšířily do hlavních průmyslově rozvinutých zemí po celém světě a pomáhají zákazníkům zvyšovat efektivitu, snižovat náklady a zlepšovat kvalitu výrobků.

Často kladené otázky

1. O ceně:
Všechny naše ceny jsou konkurenceschopné a vyjednávatelné. Cena se liší v závislosti na konfiguraci a složitosti přizpůsobení vašeho zařízení.

2. O vzorku:
Můžeme vám poskytnout služby pro výrobu vzorků, ale můžete zaplatit nějaké poplatky.

3. O platbě:
Po potvrzení plánu musíte nejprve zaplatit úvodní platební splátku a továrna začne připravovat zboží. Po připraveném zařízení a po zaplacení zbytku ho odesíláme.

4. O dodávce:
Po dokončení výroby zařízení vám pošleme akceptační video a můžete také přijít na místo pro kontrolu zařízení.

5. Instalace a ladění:
Po příjezdu zařízení do vaší továrny můžeme vydat inženýry na instalaci a ladění zařízení. Za tuto službu vám poskytneme samostatné cenové nabídky.

6. O záruce:
Naše zařízení má záruku 12 měsíců. Po skončení období záruky, pokud je nějaká součást poškozena a je třeba ji nahradit, účtuji pouze cenu náhrady.

7. Záruční a pozáruční servis:
Všechny stroje mají záruční dobu více než jeden rok. Naši techničtí inženýři jsou vždy online a mohou vám poskytnout služby týkající se instalace, uvedení do provozu a údržby zařízení. Pro speciální a velké zařízení můžeme poskytnout služby instalace a uvedení do provozu přímo na místě.
