Mô tả Sản phẩm

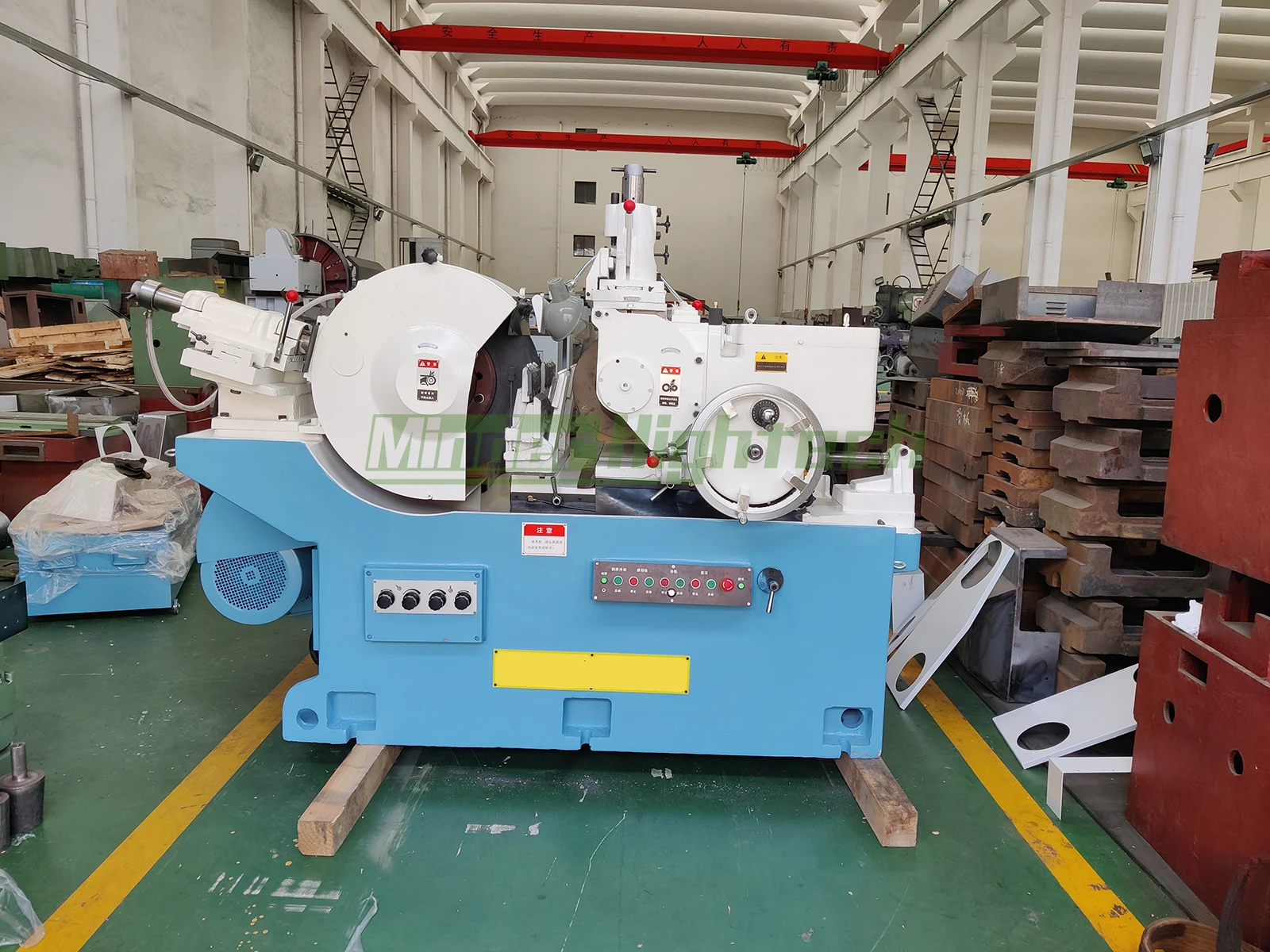

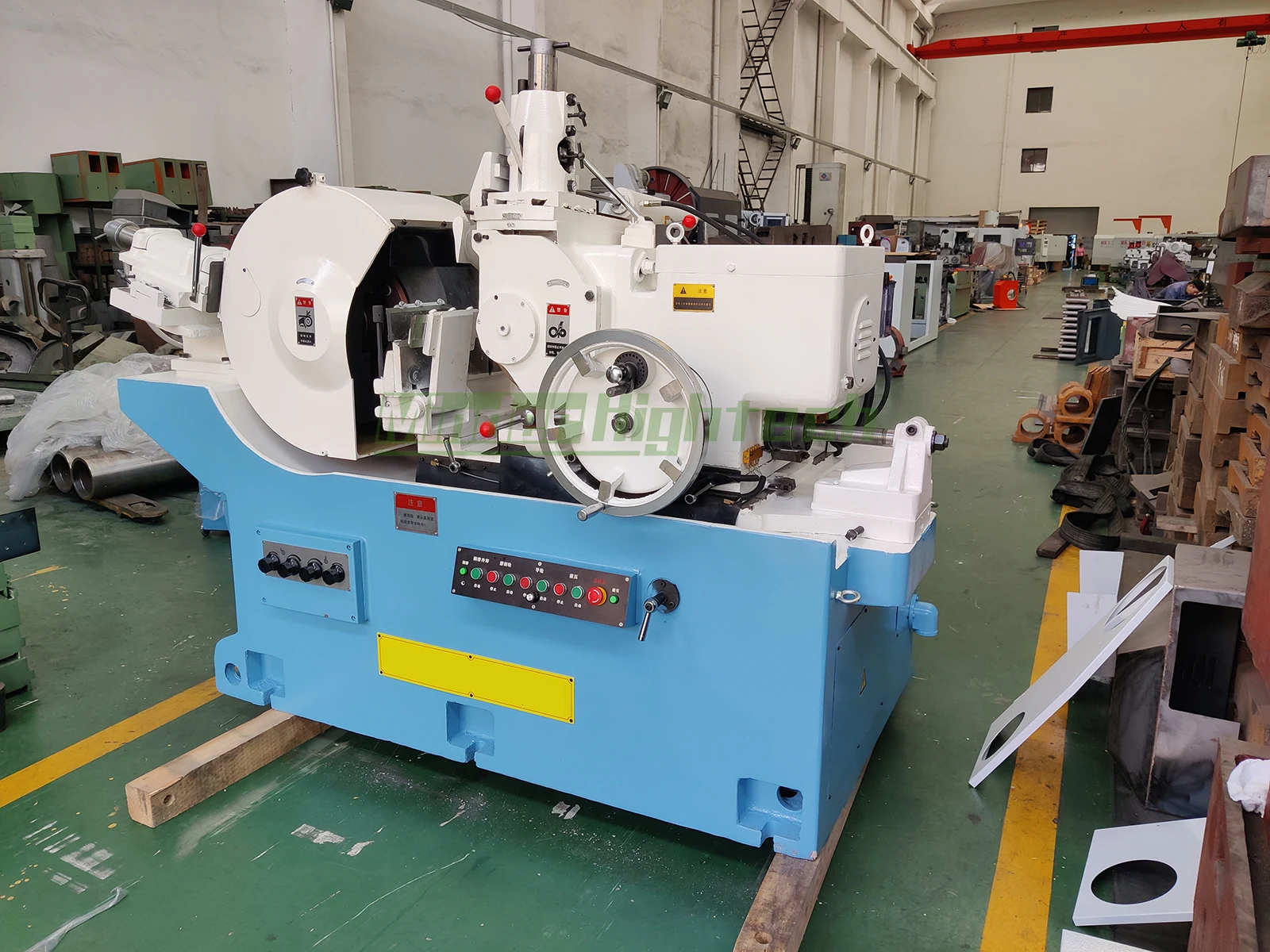

Máy mài không trung tâm

Bàn trượt:
Bàn trượt lên xuống sử dụng ray trượt hình chữ V kép với thanh nhúng được gạt để khớp với độ chính xác của việc trượt, đảm bảo trượt mượt mà và vận hành ổn định. Đồng thời, ray giường được kéo dài và bánh mài tránh bị ngập bùn. Bàn trượt trên có cấu trúc rãnh hình chữ V, trong khi bàn cấp liệu dưới sử dụng trục vít độ chính xác cao và được trang bị thiết bị điều chỉnh cấp liệu tinh. Độ điều chỉnh cấp liệu tinh có thể đạt 0.003mm/m, dễ sử dụng, rõ ràng về định dạng và hoàn toàn cải thiện độ chính xác hoạt động.
Trục chính:
Sử dụng thép hợp kim 38GMOAVA, nó trải qua quá trình tôi và ram, xử lý nhiệt khử muối, sau đó là xử lý lạnh được kiểm soát bởi máy tính. Độ cứng bề mặt đạt HRC62 ° hoặc cao hơn, với lớp độ cứng hiệu quả một bên là 0.25mm hoặc hơn và lõi đạt HRC30 °. Nó có khả năng chống mài mòn và không dễ biến dạng. Qua nhiều lần mài chính xác lỗ trung tâm, răng và đường kính ngoài, bề mặt chính xác được đảm bảo và tuổi thọ dài.

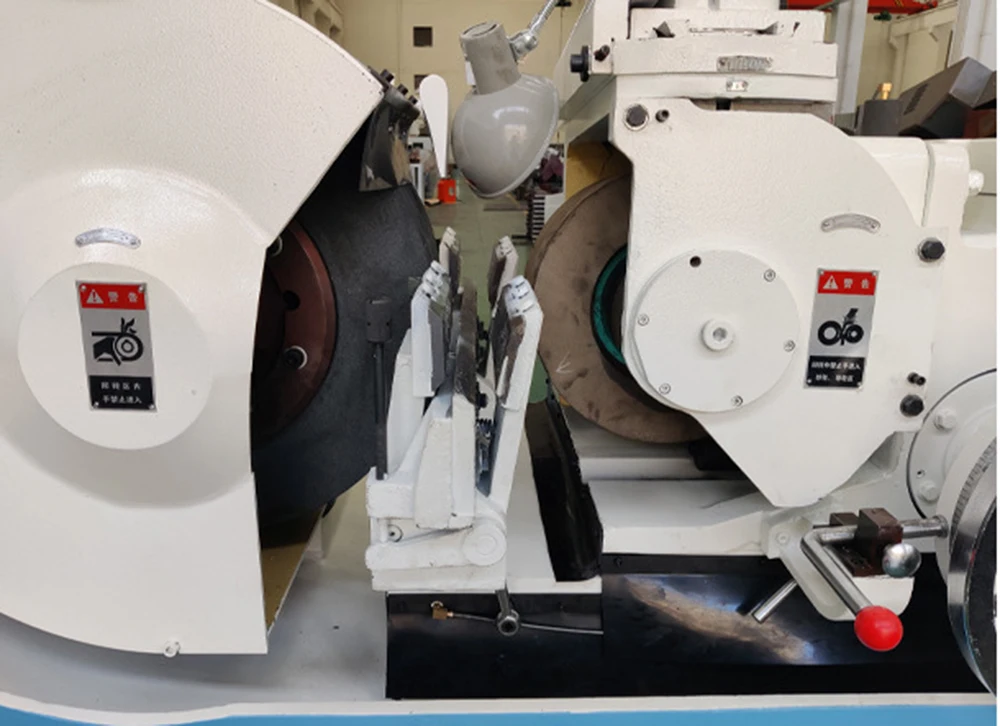

Hộp mài

Thông số kỹ thuật

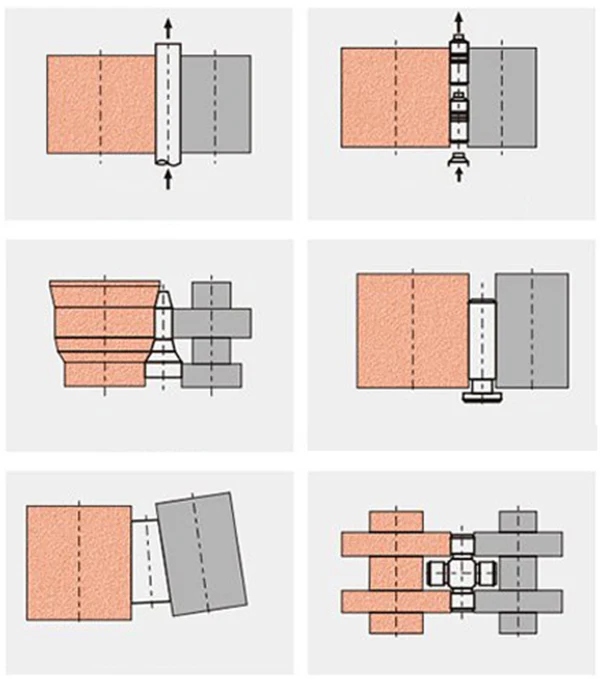

Mài ngang
Chuẩn bị và quy trình	10~150mm
chiều dài mài tối đa	250mm
Mài cấp liệu ngang
Chuẩn bị và quy trình	10~150mm
chiều dài mài tối đa	190MM
Trọng lượng chi tiết gia công	10,6kg
Quy cách tối đa của bánh mài	P600200305
Quy cách tối thiểu của bánh mài	P480200305
Quy cách tối đa của bánh dẫn hướng	PSA350200127MM
Thông số tối thiểu của bánh dẫn hướng	PSA300200127MM
Tốc độ bánh mài	1050-1150 vòng/phút

Tốc độ bánh xe
tại Nơi Làm Việc	7.12.18.23.29.34.58 vòng/phút
Khi sửa chữa bánh dẫn hướng	280 vòng/phút
	2°~5°
Góc quay của bánh dẫn hướng (trong mặt phẳng dọc)	±3°
Góc quay của bộ hiệu chỉnh bánh mài
Góc quay của bộ hiệu chỉnh bánh dẫn hướng	±3°
Trong mặt phẳng dọc	-2°~5°
Trong mặt phẳng ngang	15mm
Chiều cao mô phỏng bộ hiệu chỉnh bánh mài	15mm
Chiều cao mô phỏng bộ hiệu chỉnh bánh dẫn hướng	1.5mm
Tốc độ cho ăn của tay quay cơ chế nạp mỗi lần quay	0.01mm
Đĩa chia trên tay quay của cơ chế nạp cung cấp tốc độ cho ăn mỗi đơn vị quay	1.5mm
Số lượng di chuyển nhanh theo chiều ngang (khi tay cầm quay 120 °)	0.015mm
Tốc độ cho ăn của đồng hồ hiệu chỉnh mỗi một vòng quay	285mm
Đường trung tâm giữa bánh mài và bánh dẫn hướng được nối với chiều cao của mặt giá đỡ
Khoảng cách giữa tâm của bánh mài và tâm của bánh dẫn hướng	670mm
maximum	400mm

Áp suất làm việc của hệ thống thủy lực	6~7KG/MM
Lưu lượng bơm thủy lực	5 lít mỗi phút
Lưu lượng bơm làm mát	100 lít mỗi phút
Lưu lượng bơm bôi trơn	22 lít mỗi phút
Công suất động cơ
Motor bánh mài	18,5 kW
Motor bánh dẫn hướng	1,5kw
Động cơ bơm thủy lực	0.25 kW
motor bôi trơn	0.125 kW
Động cơ bơm làm mát	0.25 kW
kích thước tổng thể	2600mm1850mm1800mm
Trọng lượng ròng của máy công cụ	Khoảng 6600kg
Độ chính xác của máy công cụ
tròn	0.002mm
Độ tròn trụ	0.003mm
sự gồ ghề	0.32Ra
