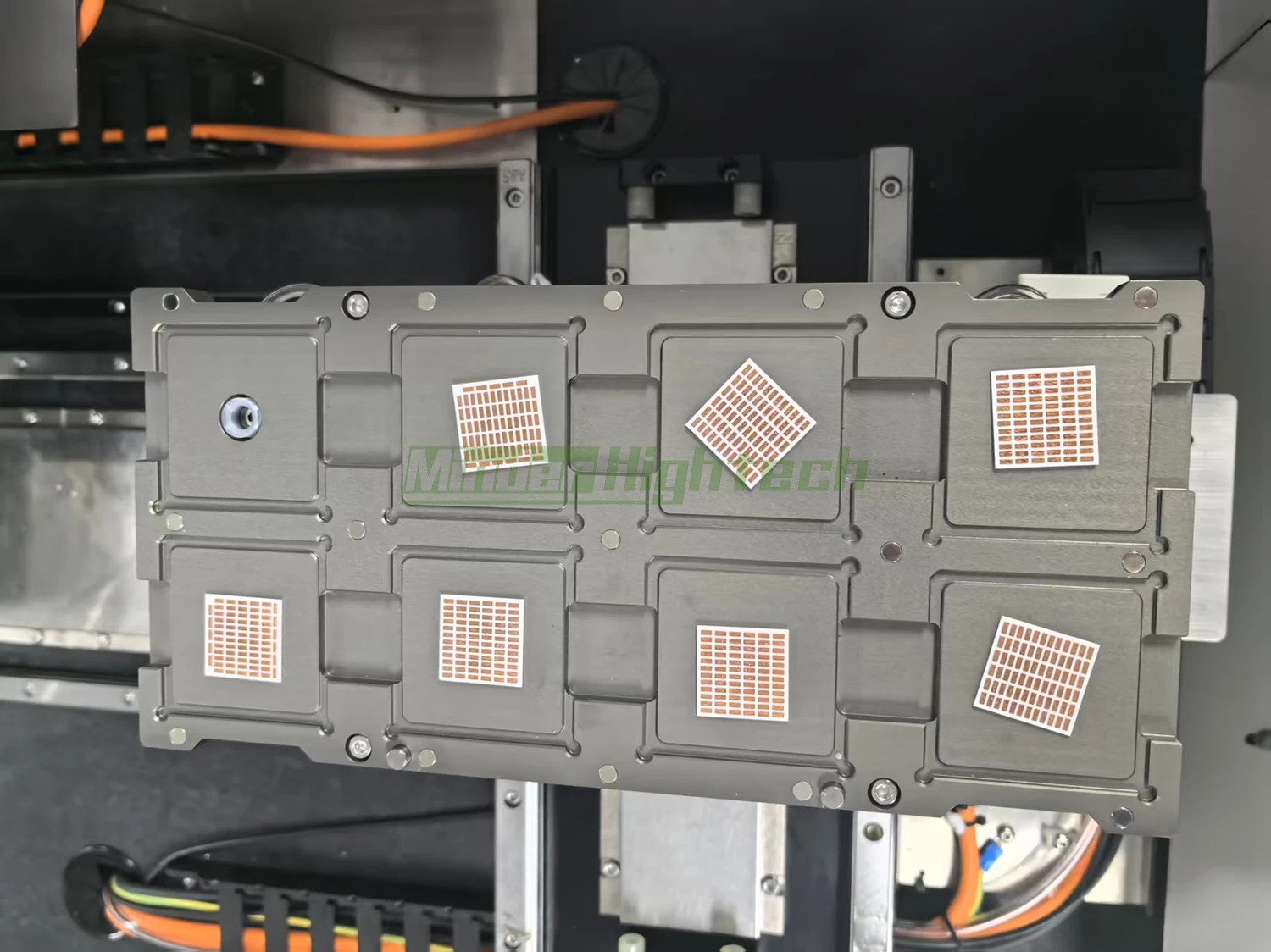

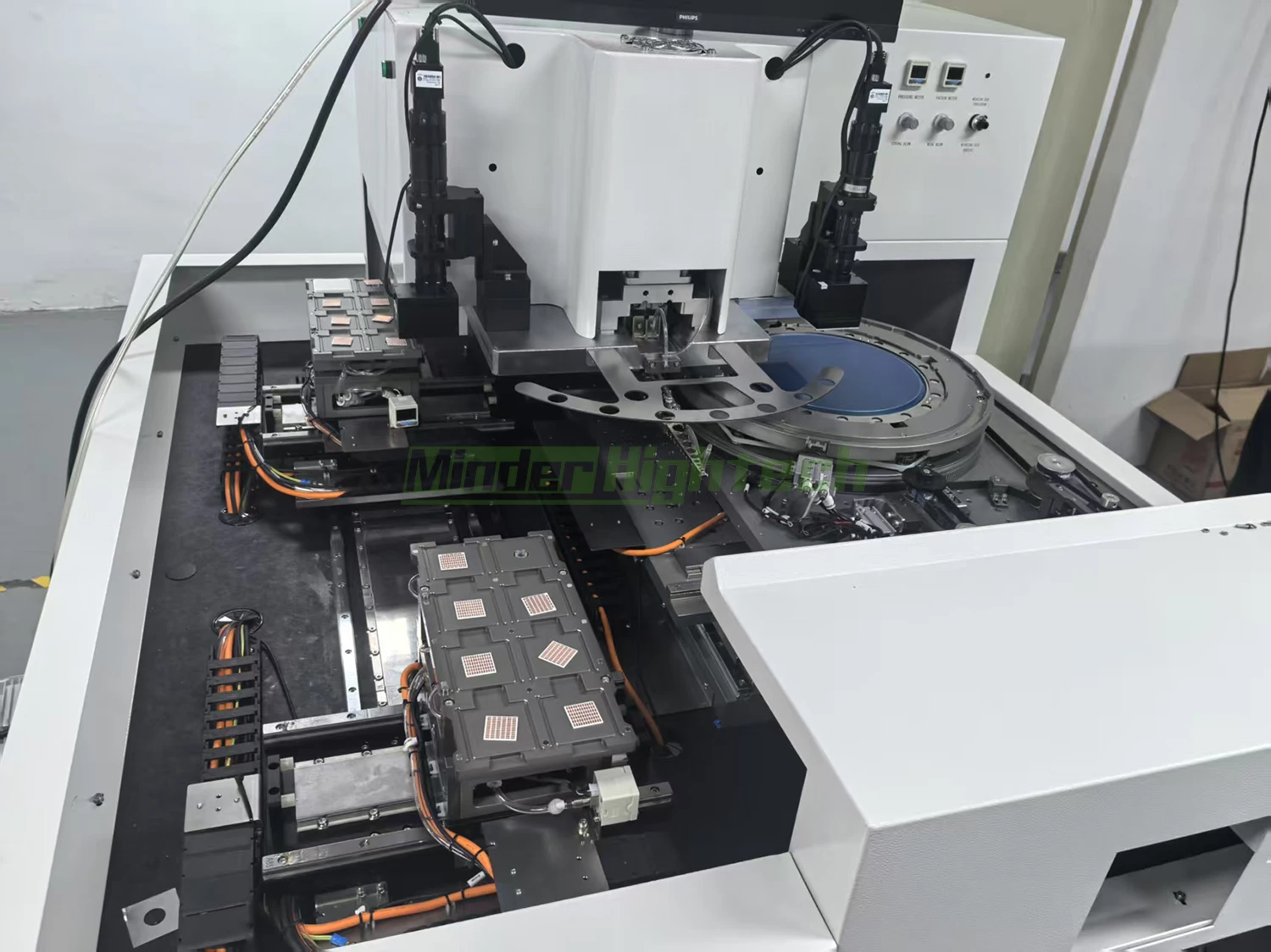

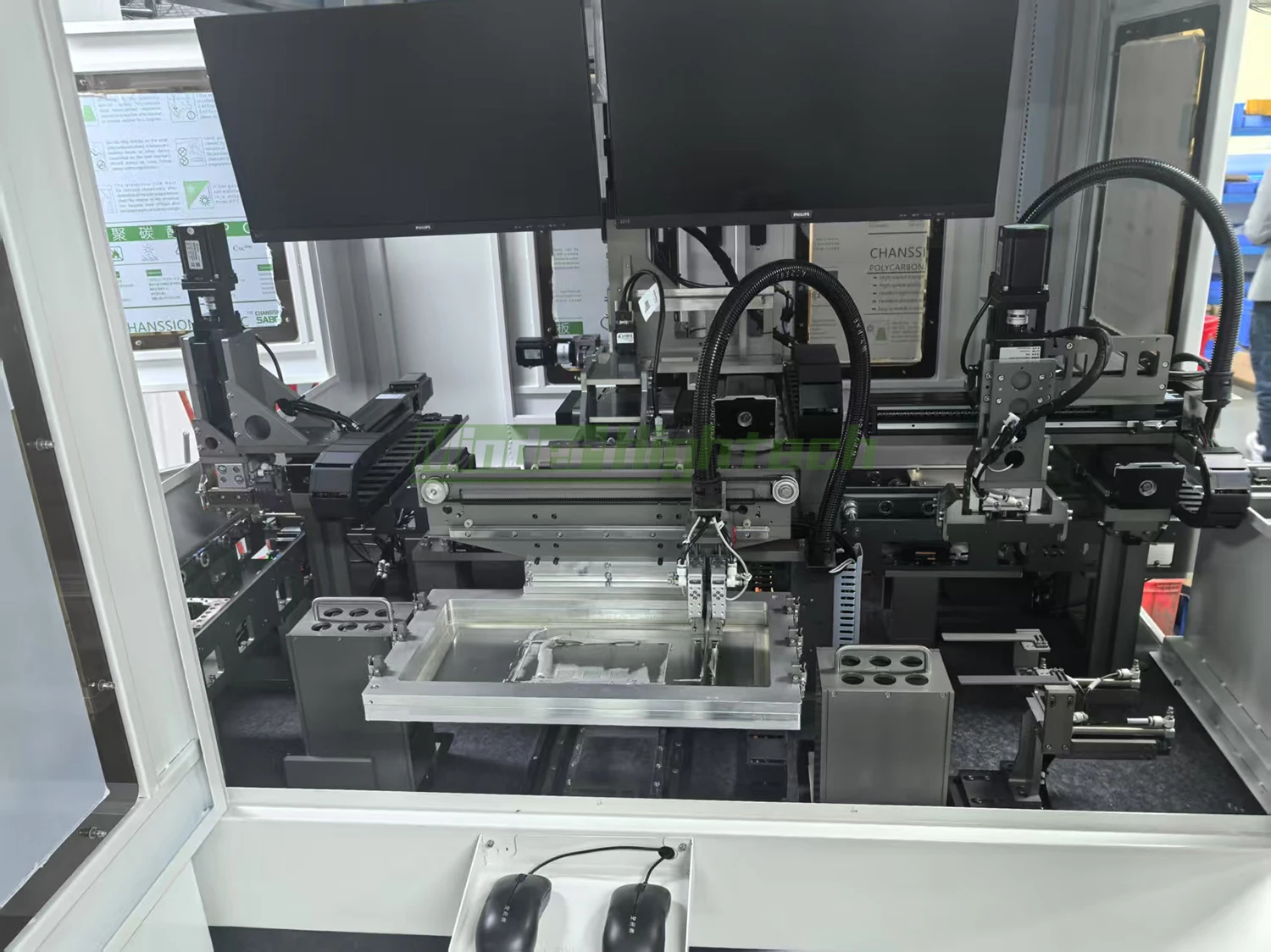

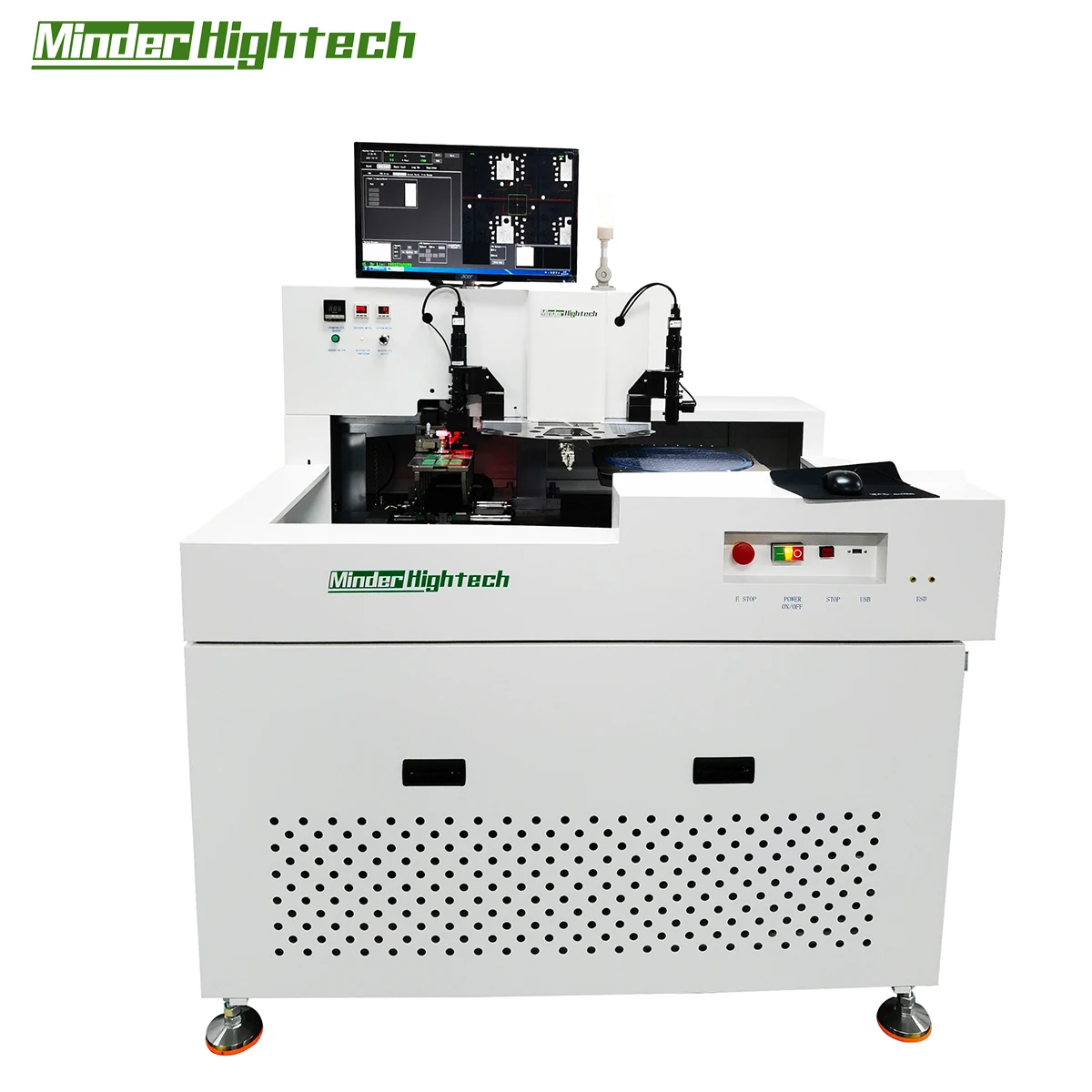

Termoelektrisk kylare (TEC), automatisk die-bonder

Anpassad termoelektrisk kylare (TEC) för die-bonding

Få ett kostnadsfritt offertförslag
Produktbeskrivning

Termoelektrisk kylare (TEC), automatisk die-bonder

Specificitet
360i – teknisk specifikation för 8-tums die-bonder
Fast Kristall Arbetsbänk (Linjär Modul)
Optiksystem
Arbetsbordets rörelsesträcka: 100 × 300 mm
KAMERA
Upplösning: 1 μm
Optisk förstoring (wafer): 0,7× till 4,5×
0.7~4.5
Formverk (Linjär Modul)
Cykeltid: 200 ms/st
XY-rörelsesträcka: 8 tum × 8 tum
Die-bondingscykeln är kortare än 250 millisekunder,
produktionskapacitet är större än 12k;
12K
Upplösning: 1 μm
Noggrannhet vid platsättning av wafer
Laddnings- och urladdningsmodul
Klistrig dies position x-y ±2 mil
Använd vakuumhållare för automatisk tillförsel
Rotationsnoggrannhet ±3°
Använd kartongpatronkvitto för urladdning
Pneumatisk plattkläm, justeringsområde för skenbredd 25–90 mm
Utdelningsmodul
Utrustningskrav
Svingande armsdosering + uppvärmningssystem
Spänning AC 220 V / 50 Hz
Doseringssprutan kan bytas ut antingen som enskild eller flerdubbel spruta
Luftkälla minst 6 BAR
Vakuumkälla 700 mmHg (vakumpump)

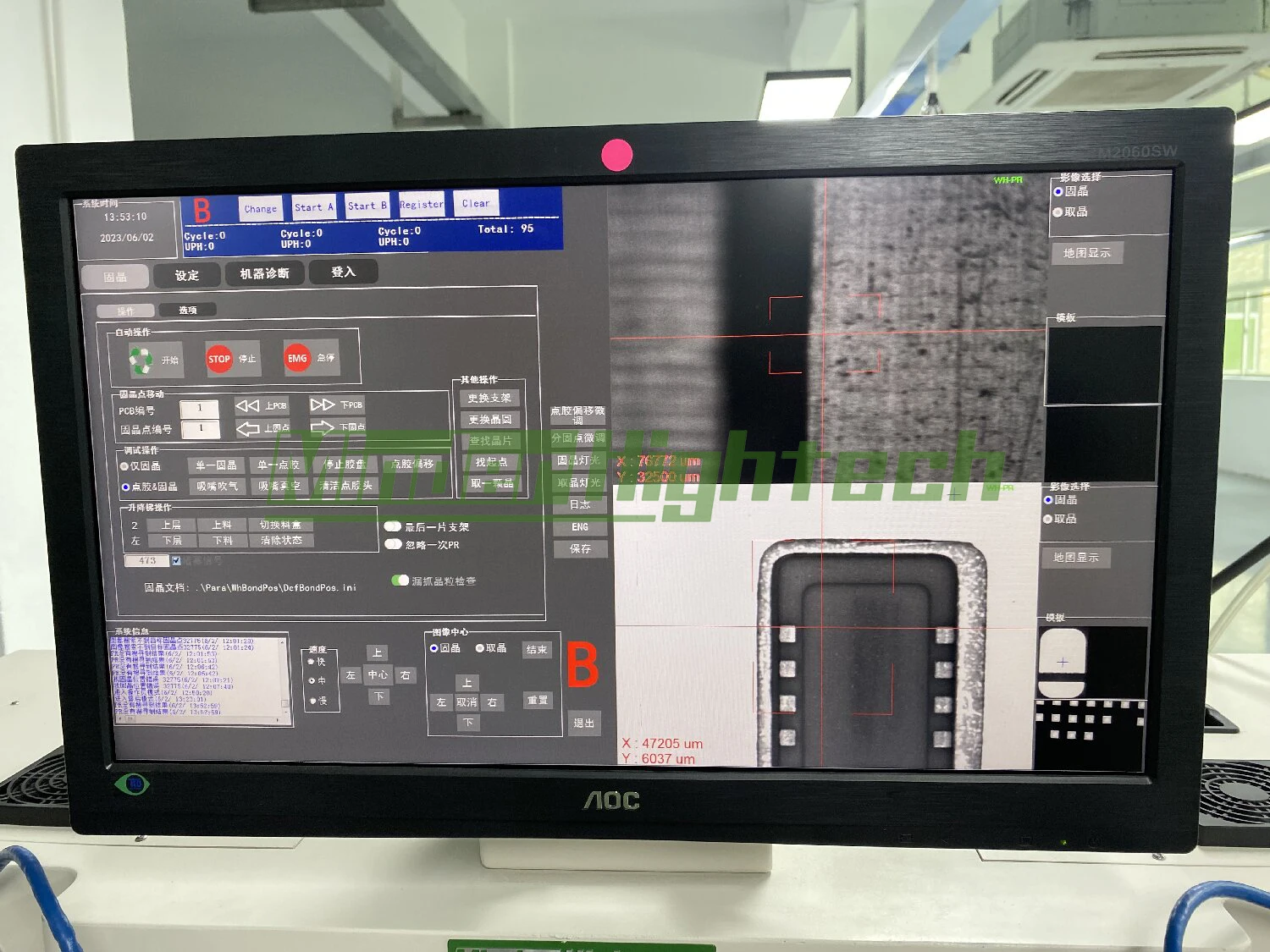

PR System
Mått och vikt
Metod: 256 gråskalor
Vikt: 450 kg
Identifiering av bläck, skavningar och spruckna dies
Storlek (djup × bredd × höjd): 1200 × 900 × 1500 mm
Skärm: 17 tum LCD
Skärmupplösning: 1024 × 768
Saknad die
Vakuumgivare
380 – Tekniska specifikationer för die bonder för 12 tum
Fästningsarbetsbord (linjär modul)
Fästningsarbetsbord (linjär modul)
KAMERA
Arbetsbordets rörelseområde 100 × 300 mm
Arbetsbordets rörelseområde 100 × 300 mm
Optisk förstoring (kristallelement) 0,7×–4,5×
Upplösning 1 µm
Upplösning 1 µm
Wafer-arbetsbord (linjär modul)
Wafer-arbetsbord (linjär modul)
Härdningstiden är mindre än 250 millisekunder och produktionskapaciteten är större än 12 000;
XY-rörelseområde 12 tum × 12 tum
XY-rörelseområde 12 tum × 12 tum
Upplösning 1 µm
Upplösning 1 µm
Noggrannhet vid platsättning av wafer
Noggrannhet vid platsättning av wafer
Automatisk matningsmetod med vakuum-sugkoppar för matning
Klisterspositionsavvikelse i x-y-riktning ±2 mil

Rotationsnoggrannhet ±3°
Klisterspositionsavvikelse i x-y-riktning ±2 mil

Rotationsnoggrannhet ±3°
Materialbox av behållartyp används för materialinsamling vid materialskärning
Använder pneumatiska tryckplattor som fästen; justeringsområdet för hållarens bredd är 25–90 mm
Klistertillsatsmodul
Klistertillsatsmodul
Använder svängarm för klistertillsats + uppvärmningssystem
Använder svängarm för klistertillsats + uppvärmningssystem
Klisternålsgrupp kan bytas ut mot enkelnål eller flernål
Klisternålsgrupp kan bytas ut mot enkelnål eller flernål
PR System
PR System
Metod: 256 gråskalor
Metod: 256 gråskalor
Monitor 17 tum
Monitor 17 tum
Skärmupplösning: 1024×768
Skärmupplösning: 1024×768
Utrustningen anpassas enligt dina behov

Utrustningsöversikt:

Utrustningen anpassas efter dina behov.
Namn
Ansökan
Monteringsnoggrannhet
Högprecisionens halvledardiebonder
Högprecisionens optiska moduler, MEMS och andra plana produkter
±5 µm
Fullt automatisk eutektisk maskin för optiska komponenter
TO9, TO56, TO38, etc.
±10 µm
Flip-chip-diebonder
Använd flip-chip-paketeringsprodukter
±30 µm
Automatisk TEC-diebonder
TEC-kylare för partikelpatch
±10 µm
Högprecisionens die-bonder
PD, LD, VCSEL, mikro-/mini-TEC, etc.
±10 µm
Halvledardie-sorterare
Wafers, LED-kulor, etc.
±25 µm
Höghastighetsmaskin för sortering och ordning
Sortering och filmning av blåfilmschips
±20 µm
IGBT-chipmonteringsanläggning
Drivmodul, integrationsmodul
±10 µm
Online-dubbelhuvud höghastighetsdie-bondningsmaskin
Chip, kondensatorer, motstånd, diskreta chip och andra ytmontage elektroniska komponenter
±25 µm

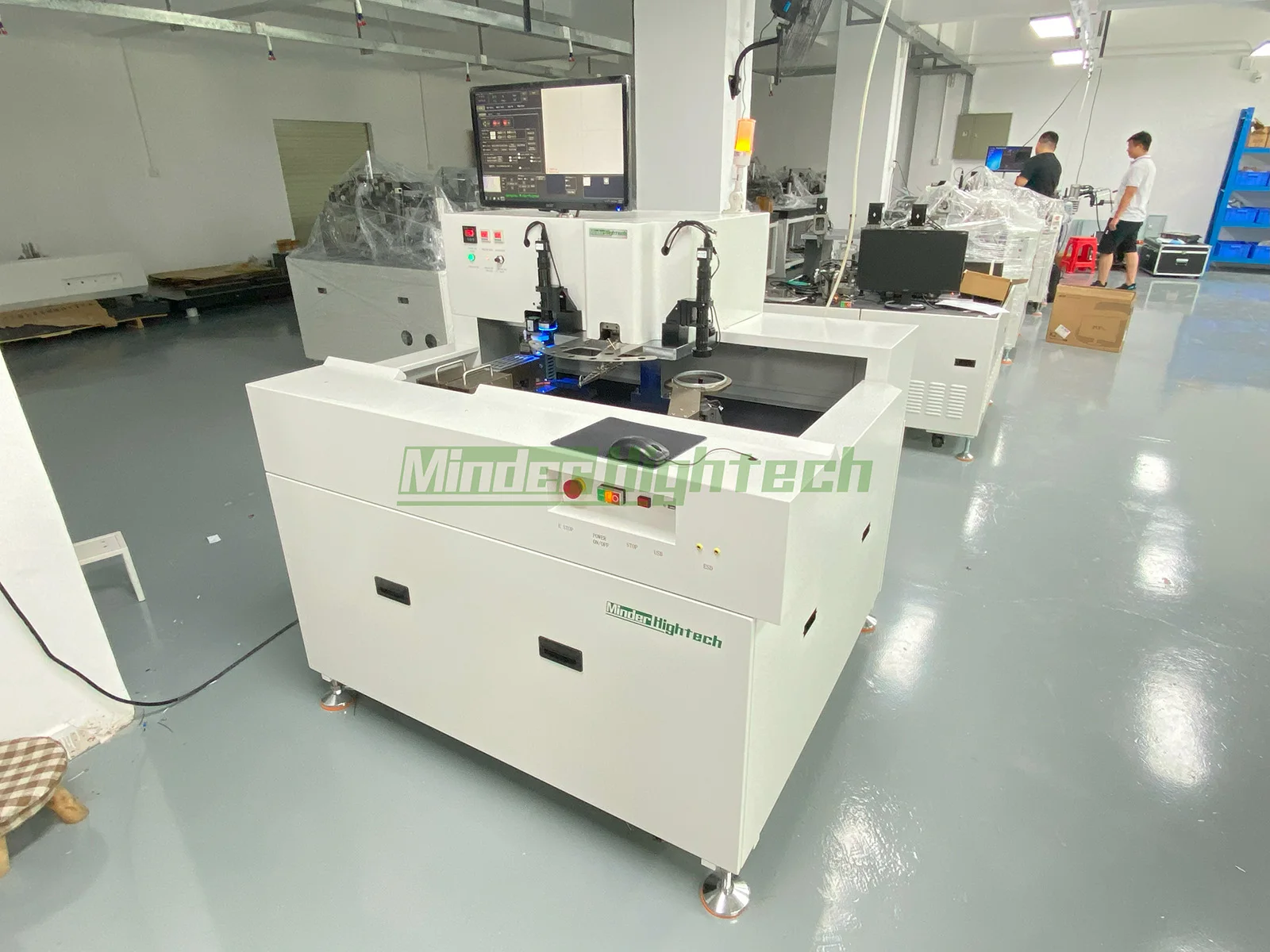

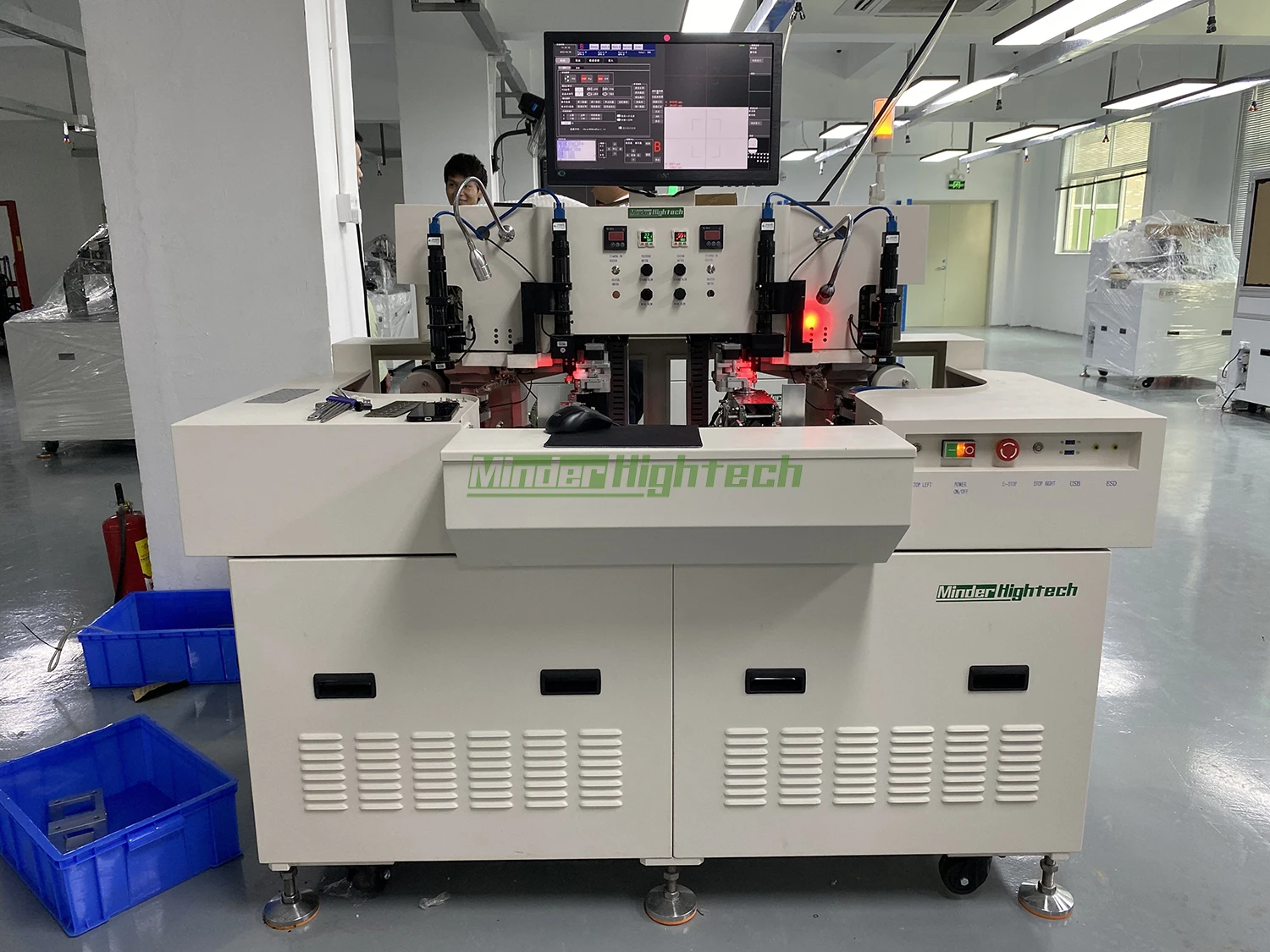

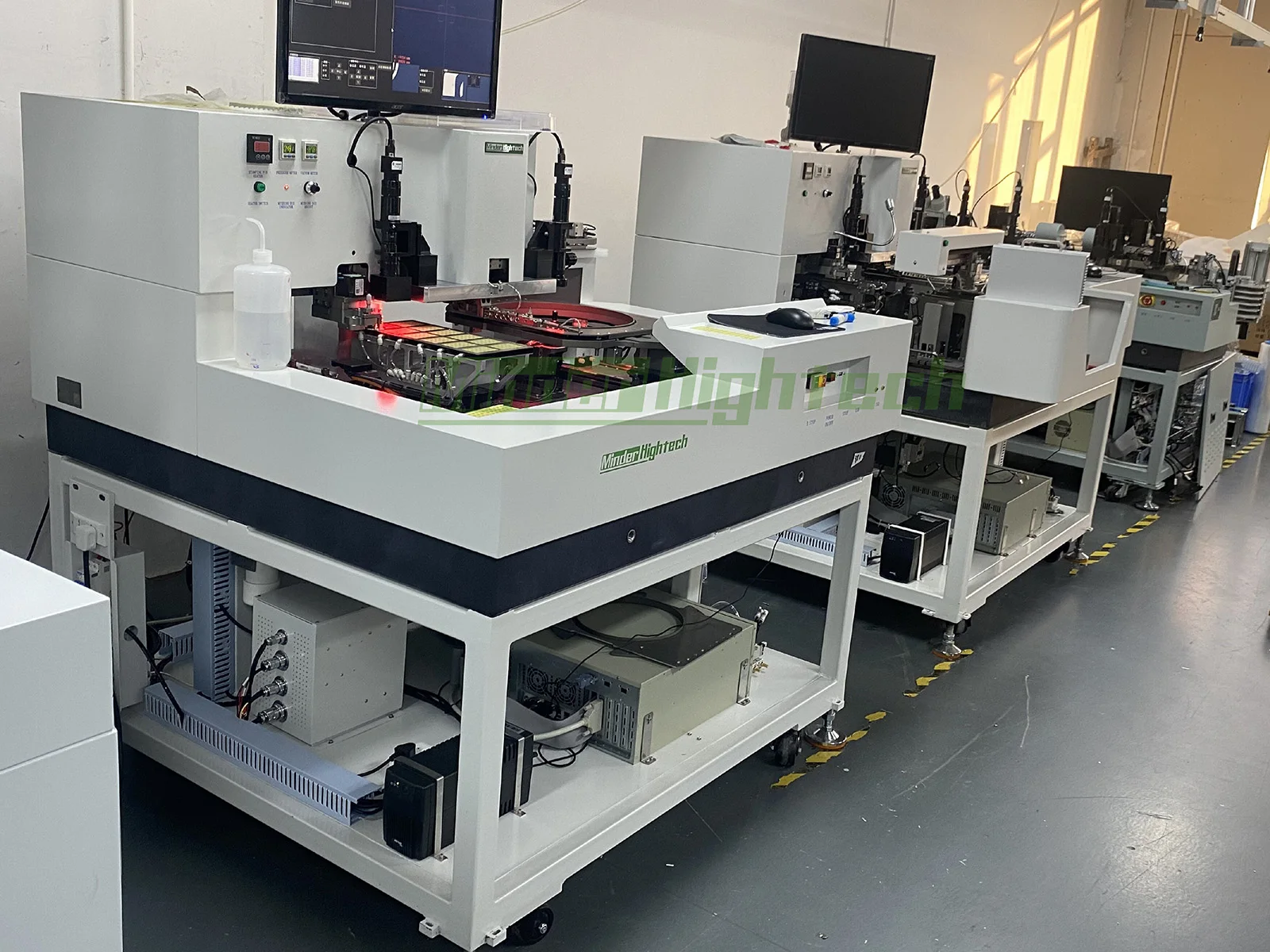

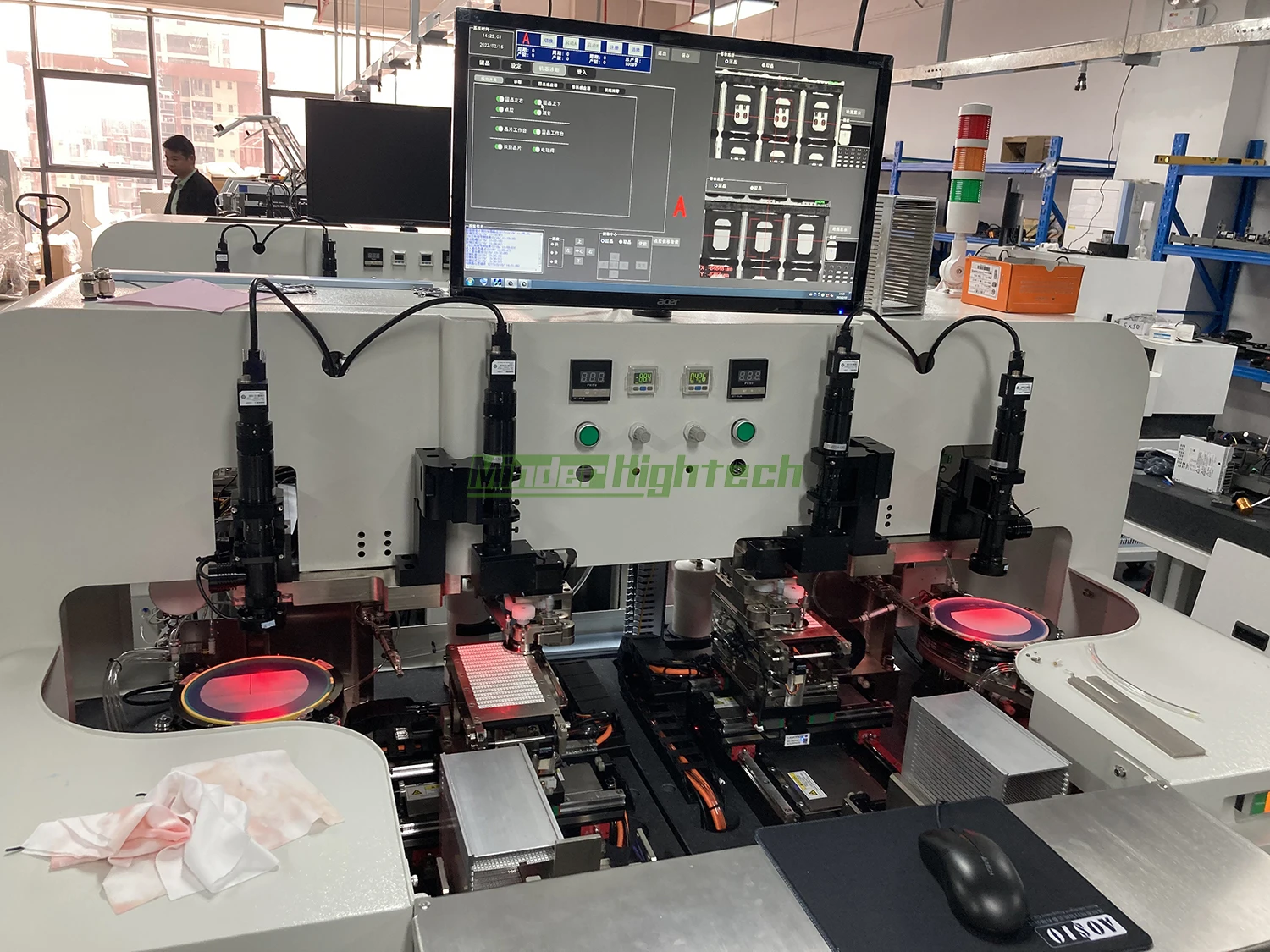

Utrustningsfotografering
Förpackning & Leverans
Företagsprofil
Sedan 2014 är Minder-Hightech försäljnings- och servicepartner för utrustning inom halvledar- och elektronikprodukter. Vi strävar efter att erbjuda kunderna överlägsna, pålitliga och komplettlösningar för maskinutrustning. Fram till idag har våra varumärkesprodukter spridits till stora industrialiserade länder runtom i världen och hjälper kunder att öka effektiviteten, minska kostnaderna och förbättra produktkvaliteten.
Vanliga frågor
1. Om pris:
Alla våra priser är konkurrenskraftiga och förhandlingsbara. Priset varierar beroende på konfigurationen och komplexiteten av anpassningen av din enhet.

2. Om provproduktion:
Vi kan erbjuda provproduktions tjänster, men du kanske måste betala vissa avgifter.

3. Om betalning:
När planen har bekräftats behöver du betala en förhandsbetalning först, och fabriken börjar då förbereda varorna. När utrustningen är klar och du har betalat restbeloppet skickar vi den.

4. Om leverans:
När tillverkningen av utrustningen är klar skickar vi dig en acceptansvideo, och du kan också komma till platsen för att inspektera utrustningen.

5. Installation och justering:
När utrustningen ankommer till din fabrik kan vi skicka ut ingenjörer för att installera och felsöka utrustningen. Vi kommer att ge dig ett separat offert för den här tjänstekostnaden.

6. Om garantin:
Vår utrustning har en garantiavtal på 12 månader. Efter garantiavtalet, om några delar skadas och behöver bytas ut, kommer vi endast att debitera kostnadspriset.

7. Efterförsäljningstjänst:
Alla maskiner har en garanti på över ett år. Våra tekniska ingenjörer är alltid online för att kunna erbjuda dig installation, felsökning och underhållsservice för din utrustning. Vi kan erbjuda service för montering och felsökning på plats för särskilda och stora anläggningar.
