Modell:
MD-JC360: Manuell uppladdning och nedladdning för die-bonder för 8-tums wafer
MD-JC380: Manuell uppladdning och nedladdning för die-bonder för 12-tums wafer
Automatisk die bonder manuell uppladdning och nerladdning
MD-JC360:
manuell uppladdning och nedladdning för 8-tums wafer-die-bonder
360i – teknisk specifikation för 8-tums die-bonder | |
Fast Kristall Arbetsbänk (Linjär Modul) |
Optiksystem |
Arbetsbordets rörelsesträcka: 100 × 300 mm |
KAMERA |
Upplösning: 1 μm |
Optisk förstoring (wafer): 0,7× till 4,5× |
Formverk (Linjär Modul) |
Cykeltid: 200 ms/st |
XY-rörelsesträcka: 8 tum × 8 tum |
Die-bondingscykeln är kortare än 250 millisekunder, |
Upplösning: 1 μm |
|
Noggrannhet vid platsättning av wafer |
Laddnings- och urladdningsmodul |
Klistrig dies position x-y ±2 mil |
Använd vakuumhållare för automatisk tillförsel |
Rotationsnoggrannhet ±3° |
Använd kartongpatronkvitto för urladdning |
Pneumatisk plattkläm, justeringsområde för skenbredd 25–90 mm |
|
Utdelningsmodul |
Utrustningskrav |
Svingande armsdosering + uppvärmningssystem |
Spänning AC 220 V / 50 Hz |
Doseringssprutan kan bytas ut antingen som enskild eller flerdubbel spruta |
Luftkälla minst 6 BAR |
Vakuumkälla 700 mmHg (vakumpump) |
|
PR System |
Mått och vikt |
Metod: 256 gråskalor |
Vikt: 450 kg |
Identifiering av bläck, skavningar och spruckna dies |
Storlek (djup × bredd × höjd): 1200 × 900 × 1500 mm |
Skärm: 17 tum LCD |
|
Skärmupplösning: 1024 × 768 |
Saknad die |
Vakuumgivare |
|
MD-JC380:
manuell uppladdning och nedladdning för die bonder för 12-tums wafer
380 – Tekniska specifikationer för die bonder för 12 tum | ||
Fästningsarbetsbord (linjär modul) |
Fästningsarbetsbord (linjär modul) |
|
KAMERA |
||
Arbetsbordets rörelseområde 100 × 300 mm |
Arbetsbordets rörelseområde 100 × 300 mm |
Optisk förstoring (kristallelement) 0,7×–4,5× |
Upplösning 1 µm |
Upplösning 1 µm |
|
Wafer-arbetsbord (linjär modul) |
Wafer-arbetsbord (linjär modul) |
Härdningstiden är mindre än 250 millisekunder och produktionskapaciteten är större än 12 000; |
XY-rörelseområde 12 tum × 12 tum |
XY-rörelseområde 12 tum × 12 tum |
|
Upplösning 1 µm |
Upplösning 1 µm |
|
Noggrannhet vid platsättning av wafer |
Noggrannhet vid platsättning av wafer |
Automatisk matningsmetod med vakuum-sugkoppar för matning |
Klisterspositionsavvikelse i x-y-riktning ±2 mil |
Klisterspositionsavvikelse i x-y-riktning ±2 mil |
Materialbox av behållartyp används för materialinsamling vid materialskärning |
Använder pneumatiska tryckplattor som fästen; justeringsområdet för hållarens bredd är 25–90 mm | ||
Klistertillsatsmodul |
Klistertillsatsmodul |
|
Använder svängarm för klistertillsats + uppvärmningssystem |
Använder svängarm för klistertillsats + uppvärmningssystem |
|
Klisternålsgrupp kan bytas ut mot enkelnål eller flernål |
Klisternålsgrupp kan bytas ut mot enkelnål eller flernål |
|
PR System |
PR System |
|
Metod: 256 gråskalor |
Metod: 256 gråskalor |
|
Monitor 17 tum |
Monitor 17 tum |
|
Skärmupplösning: 1024×768 |
Skärmupplösning: 1024×768 |
|
Utrustningsöversikt:
utrustningen anpassas enligt dina behov
Namn |
Ansökan |
Monteringsnoggrannhet |
Högprecisionens halvledardiebonder |
Högprecisionens optiska moduler, MEMS och andra plana produkter |
±5 µm |
Fullt automatisk eutektisk maskin för optiska komponenter |
TO9, TO56, TO38, etc. |
±10 µm |
Flip-chip-diebonder |
Använd flip-chip-paketeringsprodukter |
±30 µm |
Automatisk TEC-diebonder |
TEC-kylare för partikelpatch |
±10 µm |
Högprecisionens die-bonder |
PD, LD, VCSEL, mikro-/mini-TEC, etc. |
±10 µm |
Halvledardie-sorterare |
Wafers, LED-kulor, etc. |
±25 µm |
Höghastighetsmaskin för sortering och ordning |
Sortering och filmning av blåfilmschips |
±20 µm |
IGBT-chipmonteringsanläggning |
Drivmodul, integrationsmodul |
±10 µm |
Online-dubbelhuvud höghastighetsdie-bondningsmaskin |
Chip, kondensatorer, motstånd, diskreta chip och andra ytmontage elektroniska komponenter |
±25 µm |

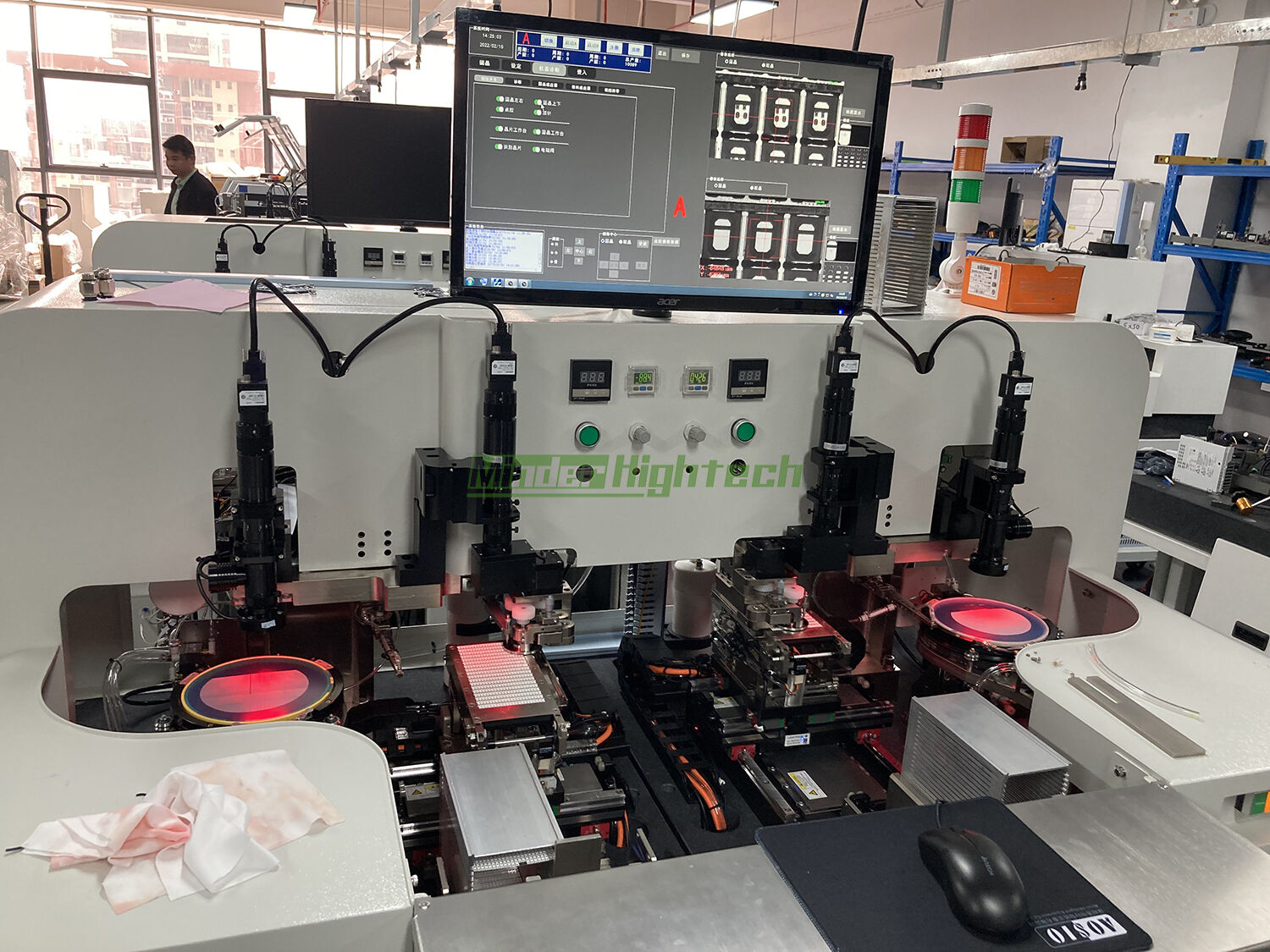

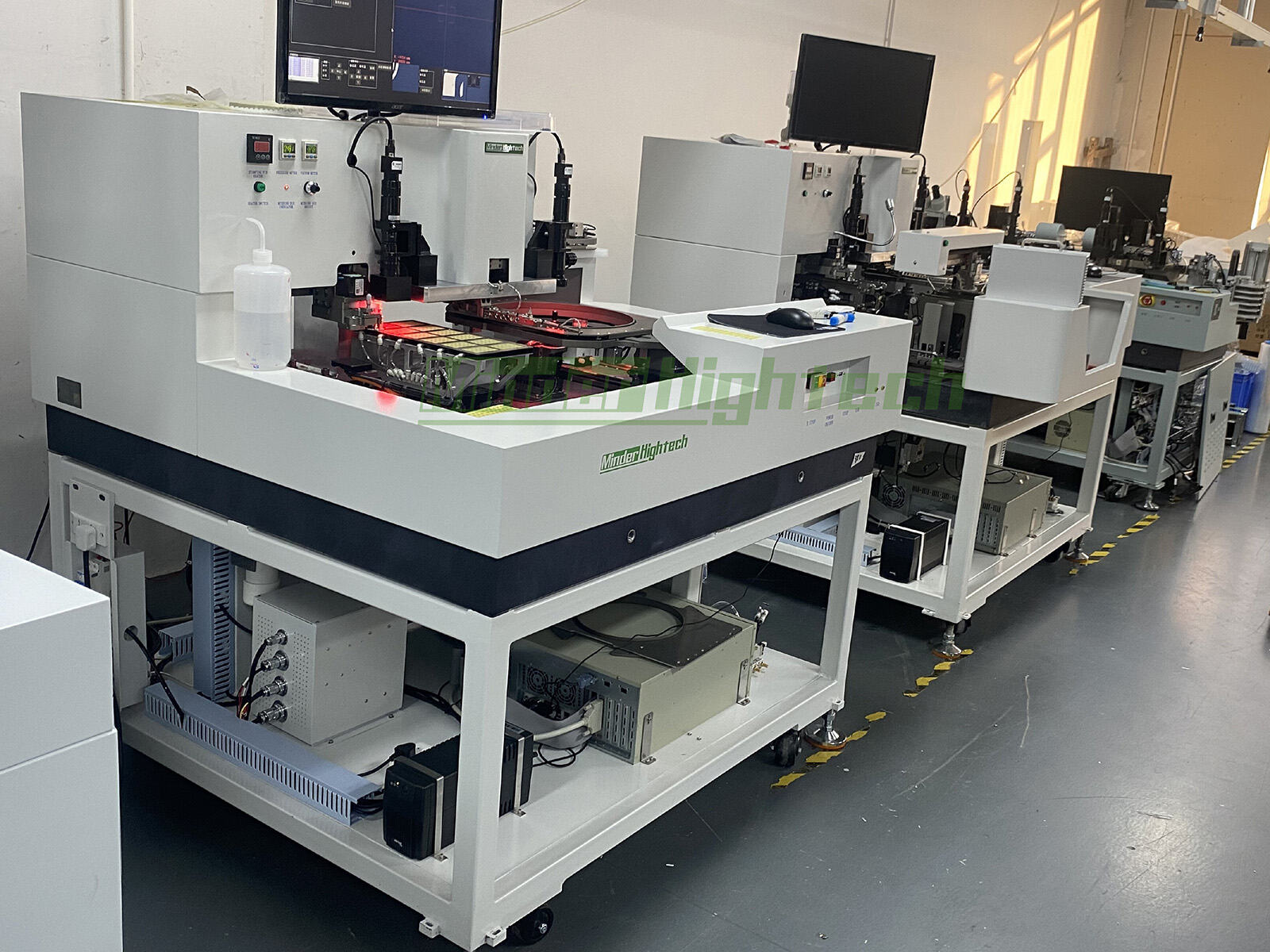

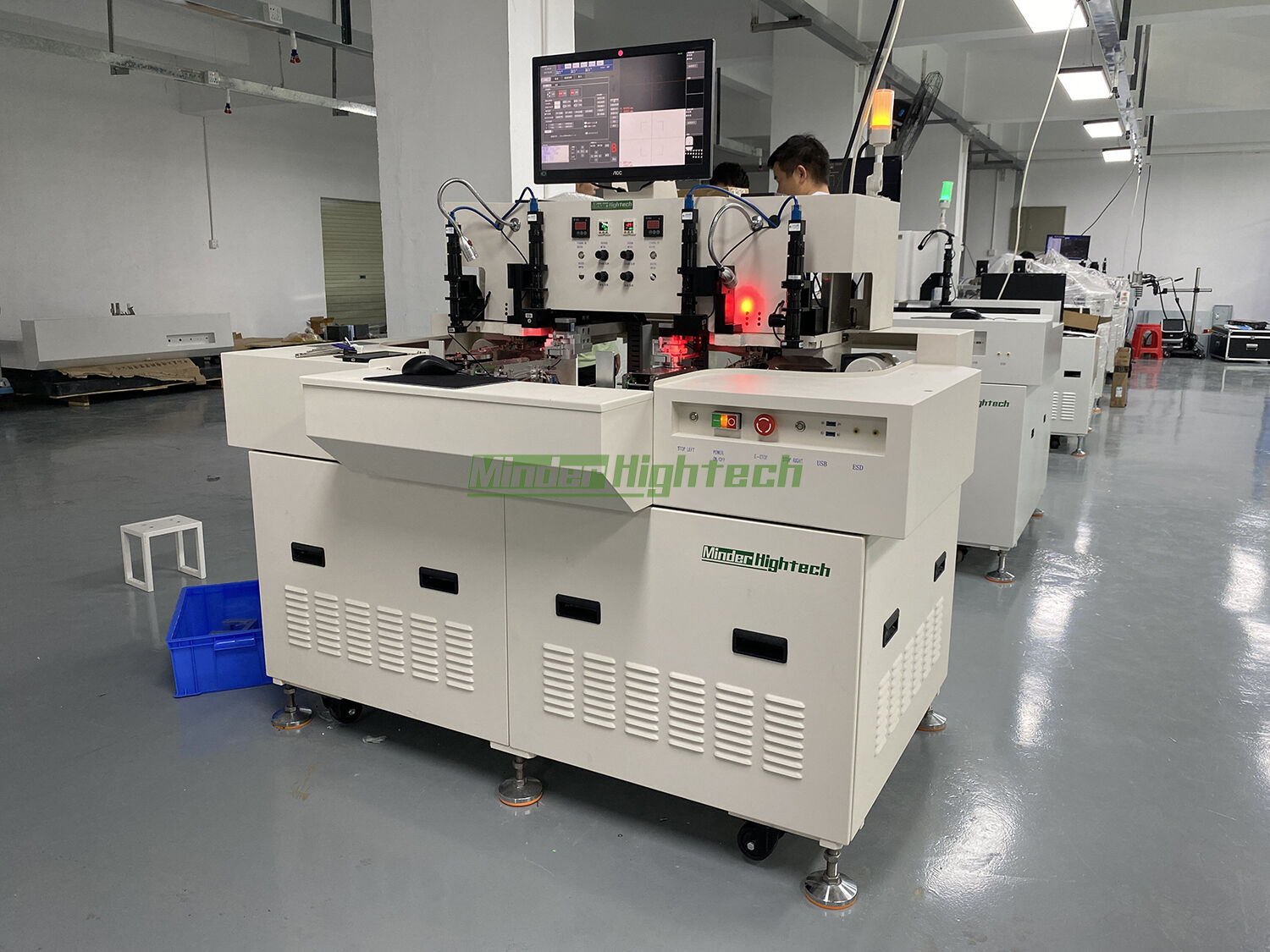

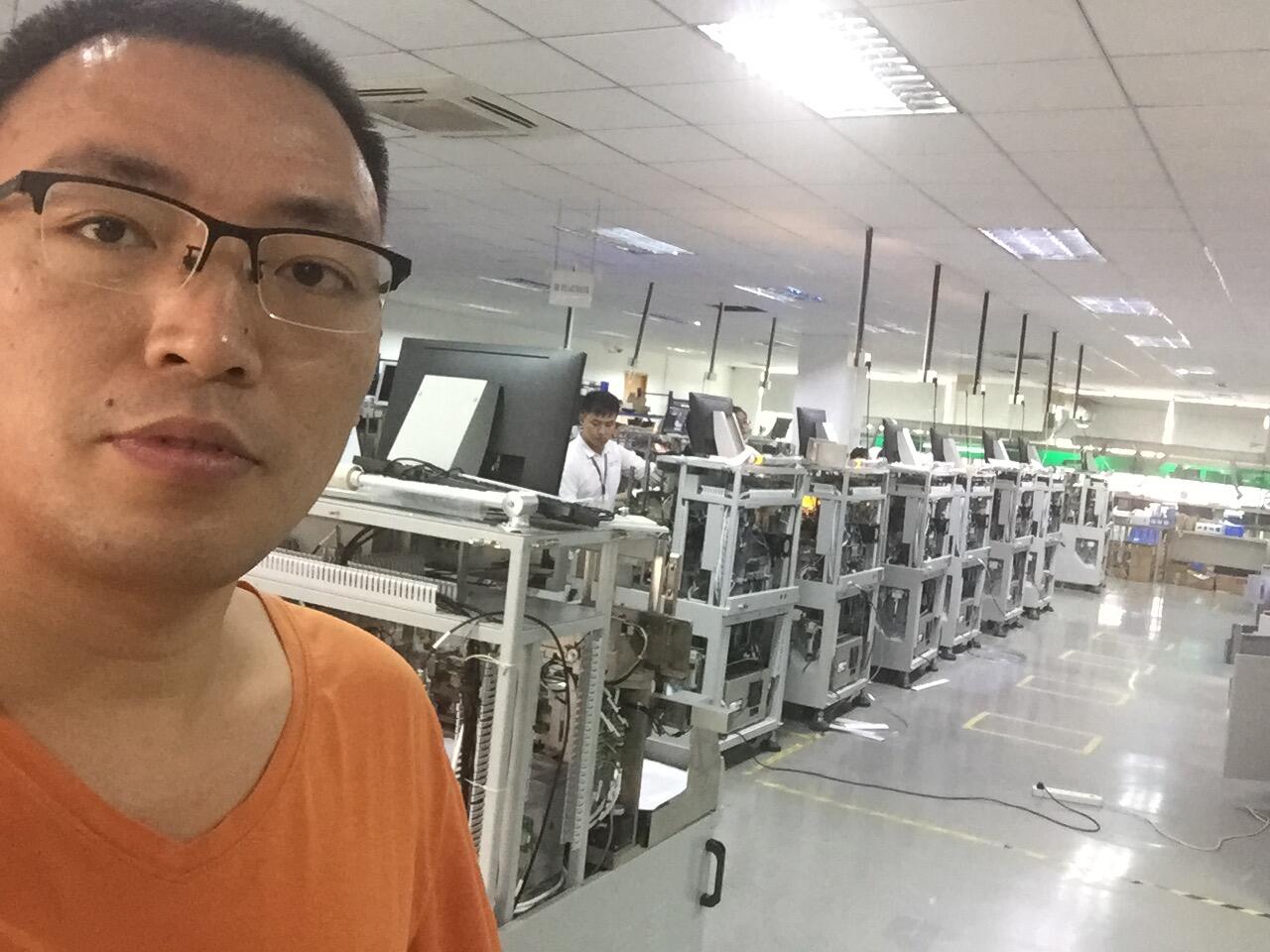

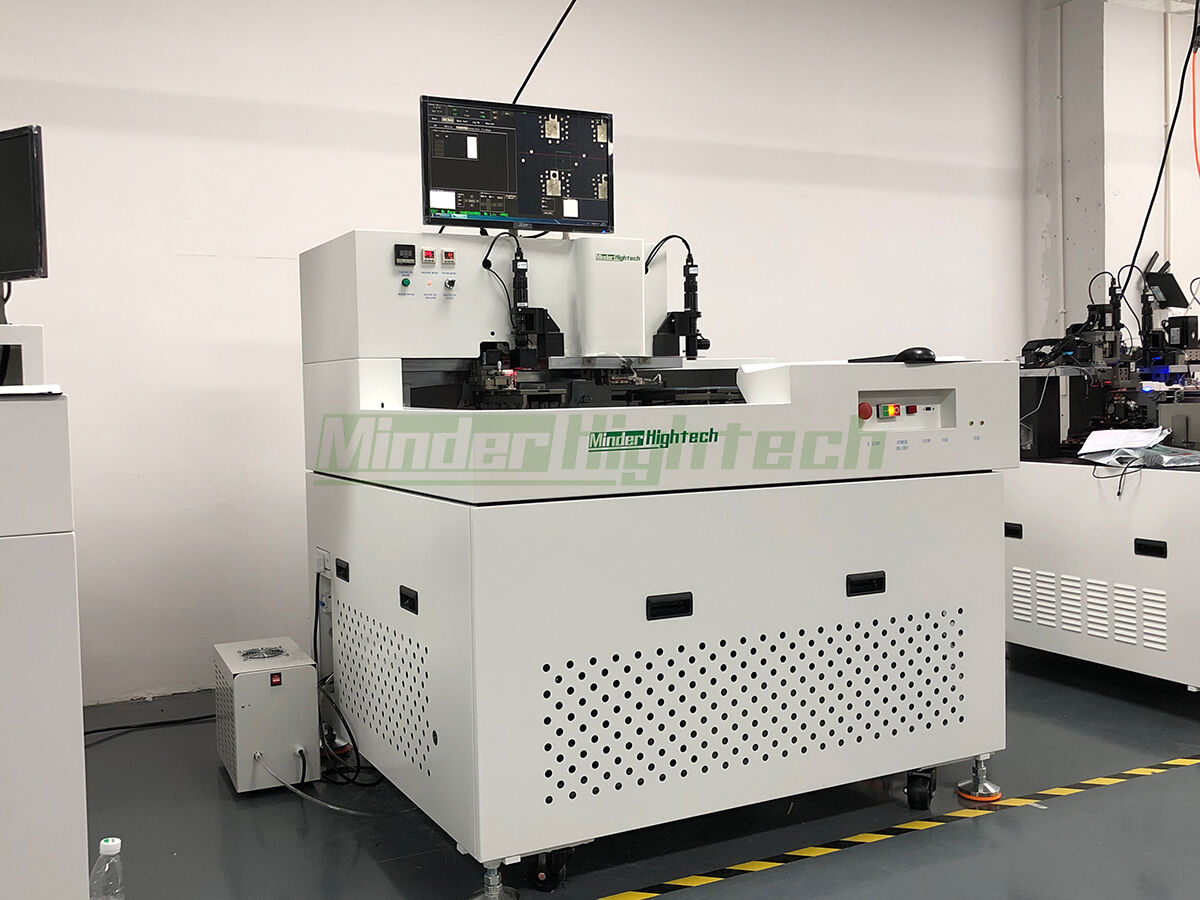

Utrustning och kundens verkliga bilder:
Vanliga frågor
1. Om pris:
Alla våra priser är konkurrenskraftiga och förhandlingsbara. Priset varierar beroende på konfigurationen och komplexiteten av anpassningen av din enhet.
2. Om provproduktion:
Vi kan erbjuda provproduktions tjänster, men du kanske måste betala vissa avgifter.
3. Om Betalning:
När planen har bekräftats behöver du betala en förhandsbetalning först, och fabriken börjar då förbereda varorna. När utrustningen är klar och du har betalat restbeloppet skickar vi den.
4. Om leverans:
När tillverkningen av utrustningen är klar skickar vi dig en acceptansvideo, och du kan också komma till platsen för att inspektera utrustningen.
5. Installation och justering:
När utrustningen ankommer till din fabrik kan vi skicka ut ingenjörer för att installera och felsöka utrustningen. Vi kommer att ge dig ett separat offert för den här tjänstekostnaden.
6. Om garantin:
Vår utrustning har en garantiavtal på 12 månader. Efter garantiavtalet, om några delar skadas och behöver bytas ut, kommer vi endast att debitera kostnadspriset.
7. Efterförsäljningstjänst:
Alla maskiner har en garanti på över ett år. Våra tekniska ingenjörer är alltid online för att kunna erbjuda dig installation, felsökning och underhållsservice för din utrustning. Vi kan erbjuda service för montering och felsökning på plats för särskilda och stora anläggningar.
