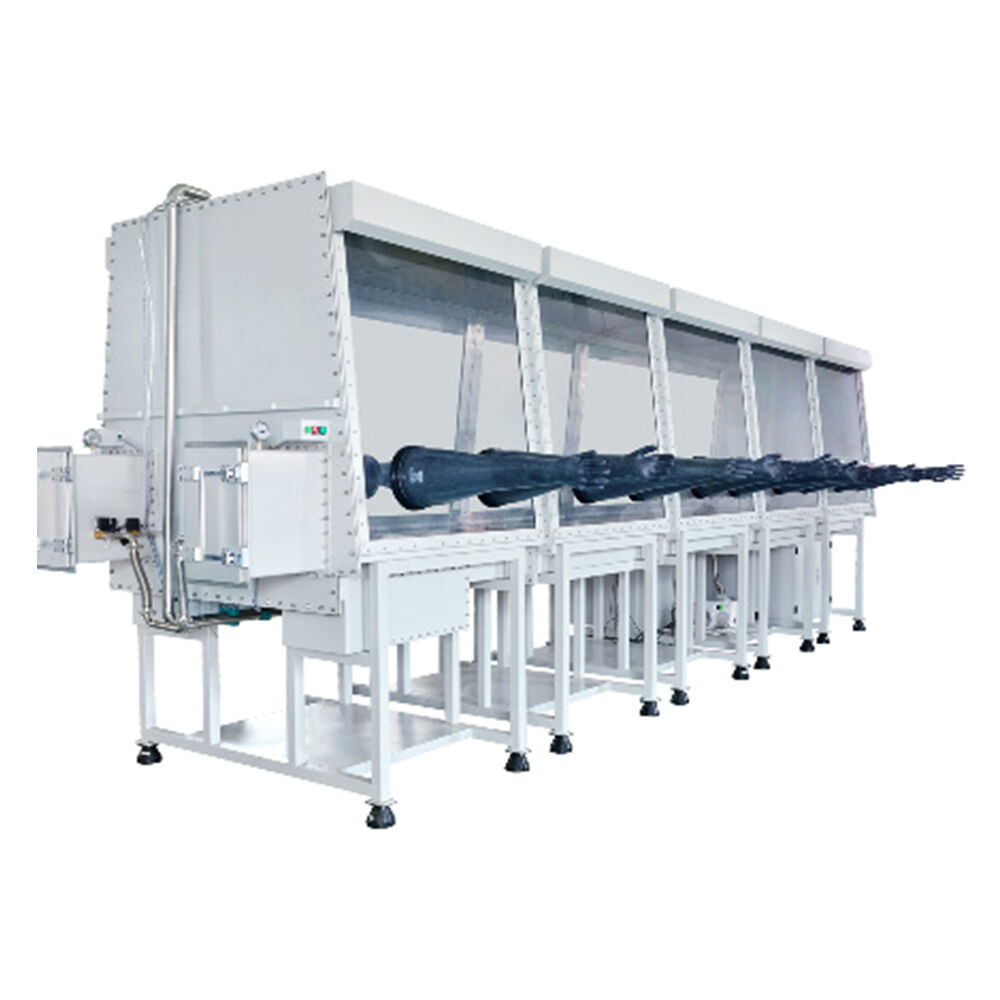

Dây chuyền sản xuất pin lithium – Buồng găng tay

Tủ găng tay là thiết bị phòng thí nghiệm dùng để nạp khí trơ độ tinh khiết cao vào buồng, tuần hoàn và lọc O2, H2O, khí hữu cơ và các chất khác. Thiết bị này còn được gọi là tủ găng tay chân không, hộp bảo vệ khí trơ, v.v. Chức năng chính là loại bỏ O2, H2O và khí hữu cơ. Thiết bị được sử dụng rộng rãi trong các môi trường siêu sạch không có O2, H2O và bụi, như pin lithium-ion và vật liệu, bán dẫn, siêu tụ điện, đèn đặc biệt, hàn laser, hàn thiêu kết, tổng hợp vật liệu, OLED, MOCVD, cũng như trong các ứng dụng sinh học như nuôi cấy vi khuẩn kỵ khí, nuôi cấy tế bào trong điều kiện thiếu oxy.

Nguyên tắc:

Khí làm việc trong buồng găng tay nằm giữa buồng và cột làm sạch (bộ hấp phụ H2O và O2), và được tuần hoàn kín qua các đường ống, quạt tuần hoàn, v.v. dưới sự điều khiển và giám sát của PLC. Khi khí làm việc tuần hoàn qua cột làm sạch, độ ẩm và oxy của nó sẽ bị hấp phụ, sau đó khí được đưa trở lại buồng. Theo thời gian chu kỳ trôi qua, hàm lượng H2O và O2 trong khí làm việc bên trong buồng sẽ giảm dần và cuối cùng đạt chỉ tiêu dưới 1 ppm. Cột làm sạch sẽ bão hòa sau một khoảng thời gian vận hành nhất định và có thể được tái sinh để sử dụng lại.

Ứng dụng:

Pin lithium, bán dẫn, phòng thí nghiệm, vật lý, vật liệu, hóa học, dược phẩm, luyện kim, laser, quang điện, hàng không vũ trụ, và nhiều lĩnh vực khác.

Tính năng:

Tỷ lệ rò rỉ cực thấp: tỷ lệ rò rỉ <0,001 vol%/h;

Độ sạch cực cao: bộ lọc HEPA hiệu suất cao, độ sạch cấp ISO3;

Tiêu thụ năng lượng cực thấp: Phần lớn thời gian, mức tiêu thụ năng lượng dưới 60W;

Thiết kế đường dẫn khí chuyên nghiệp: thiết kế bằng phần mềm lưu chất chuyên dụng, không gây tiếng ồn;

Cảnh báo rò rỉ chuyên dụng: giám sát tự động tỷ lệ rò rỉ của buồng găng tay;

Hiệu chuẩn phân tích một lần nhấn: hiệu chuẩn phân tích trên màn hình hiển thị bằng một lần nhấn;

Ghi chép dữ liệu toàn diện: có khả năng ghi lại nồng độ O2, H2O, áp suất và thời gian;

Điều khiển qua ứng dụng di động: điều khiển từ xa và giám sát thời gian thực trên điện thoại di động.

Cửa sổ quan sát mặt bích kín bằng hai gioăng O-ring:

Mặt bích cửa sổ quan sát được làm từ một tấm thép không gỉ dày nguyên khối, được cắt bằng tia laser thành hình vòng chữ nhật để đảm bảo độ bền tổng thể cao và khả năng chống va đập, biến dạng. Toàn bộ mặt bích cửa sổ quan sát và rãnh làm kín hình vành khăn được gia công nguyên khối bằng trung tâm gia công cần cẩu lớn, tạo thành rãnh làm kín dạng đuôi én kép. Độ phẳng của bề mặt đỡ làm kín và bề mặt đáy của rãnh làm kín là <0,05 mm/m.

Mặt bích cửa sổ quan sát và thân hộp được nối với nhau bằng phương pháp hàn làm nguội liên tục. Các mối hàn được kiểm tra nghiêm ngặt về khuyết tật bằng phương pháp kiểm tra không phá hủy, đảm bảo không có rò rỉ tại các điểm hàn.

Phương pháp kín chân không rãnh kép được sử dụng, với hai vòng đệm hình vành khăn "O" liền mạch được đặt trong rãnh vành khăn liền khối. Cả hai vòng đệm kín bên trong và bên ngoài đều không mối nối. Chân không giữa hai lớp đệm kín hiệu quả ngăn chặn sự khuếch tán của các phân tử H2O, O2 và N2 từ không khí vào buồng găng tay cũng như ngăn các phân tử độc hại khuếch tán ra ngoài, đạt được hiệu quả không rò rỉ. Tỷ lệ rò rỉ của thân buồng <0,0005 vol%/h, đạt kết quả không rò rỉ.

Các thông số H2O, O2 được kiểm soát: Giám sát thời gian thực dữ liệu H2O và O2; nếu phát hiện bất thường, hệ thống sẽ phát cảnh báo và gửi tin nhắn văn bản đến điện thoại di động kịp thời; dữ liệu được lưu trữ lên đến mười năm và có thể tra cứu, tải xuống hoặc in bất kỳ lúc nào.

Vận hành không cần người giám sát: Có thể điều khiển từ xa việc thiết lập áp suất buồng găng tay, bơm chân không, chiếu sáng, khởi động và dừng chu kỳ; trong quá trình tái sinh, không cần nhân viên trực tại hiện trường.

Phương pháp niêm phong cách ly chân không hai rãnh sử dụng vòng đệm kín hình chữ "O" liền khối dạng hai vòng tròn tích hợp, được lắp chìm vào rãnh hình vành khuyên liền khối. Vòng đệm kín bên trong là loại liền mạch, vòng đệm kín bên ngoài cũng là loại liền mạch. Chân không giữa hai lớp niêm phong hiệu quả ngăn chặn sự khuếch tán của các phân tử H2O, O2, N2 trong không khí vào buồng găng tay cũng như các phân tử độc hại vào bên trong buồng găng tay, đạt hiệu quả không rò rỉ. Tỷ lệ rò rỉ của thân buồng nhỏ hơn 0,005 vol%/h, đảm bảo hiệu quả không rò rỉ.
