Automatisk høy-nøyaktighets gang multi-chip erstatningsduzzel eutektisk dier-bonder

Få et gratis tilbud
Produktbeskrivelse

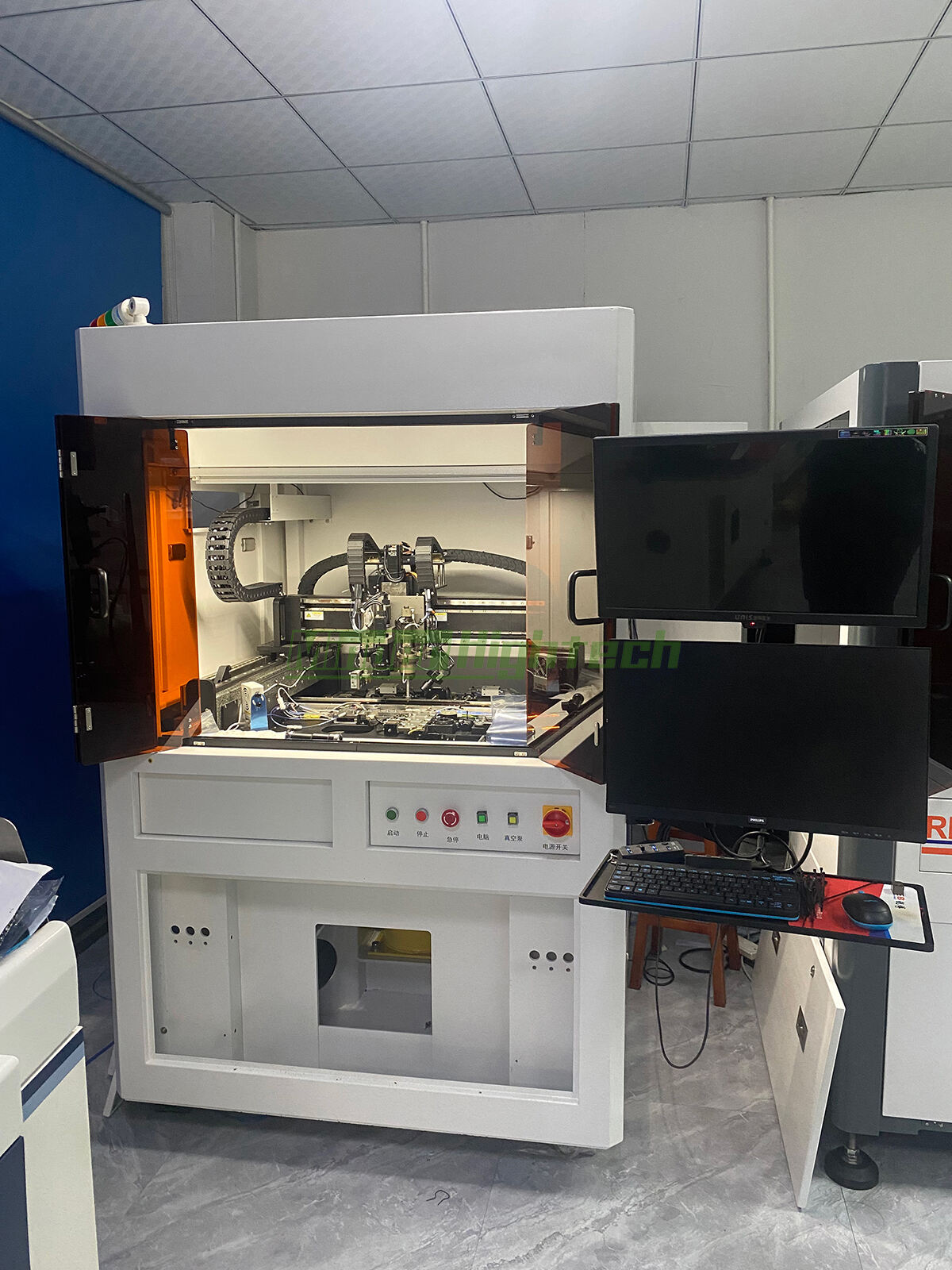

Fullt Automatisk Høy-nøyaktig Eutektisk Die Bonder Eutektisk Bondemaskin

Egnet for pakkeprosessen av høy-nøyaktige flerskjerm SMT;
Egnet for å lime substrater og kjerner i COB/COC-prosesser gjennom limsolidifiseringsprosess og varme eutektisk prosess;
Linjær dobbelt drivende gitterstruktur, høy-nøyaktig CCD-identifisering og posisjonssystem, sikrer monteringsnøyaktighet;
Automatisk bytte av sugnål eller dypningshode for stikkåpning, oppnår flerskjerm solidifisering og eutektisk
Innkommende materialer for chip er kompatible med standard 2-tommers chip-bokser, 8-tommers og 6-tommers vafler, som kan oppnå automatiserte lastefunksjoner;
Konfigurerbare substratlastingspor, kombinert med eksternt utstyr for å danne en kontinuerlig produksjonslinje.

Hovedfunksjonelle komponenter:

1. Gantry-system XYZ
2. Festerhodekomponent (inkluderer etikett-hode, binærlens CCD), lim-hode
3. Fødebane
4. Vafle-lager
5. Vafle-lastesystem
6. Toppnålssystem
7. Chip-boks-plasseringsbord
8. Positiv genkjenning kalibreringstabell
9. Dipping-bakke
10. Nøyaktighetskalibreringskomponenter (kalibreringsbrett, trykkfølsom sensor)
11. Oppslag genkjenning CCD
12. Sugeringsnøddelbibliotek

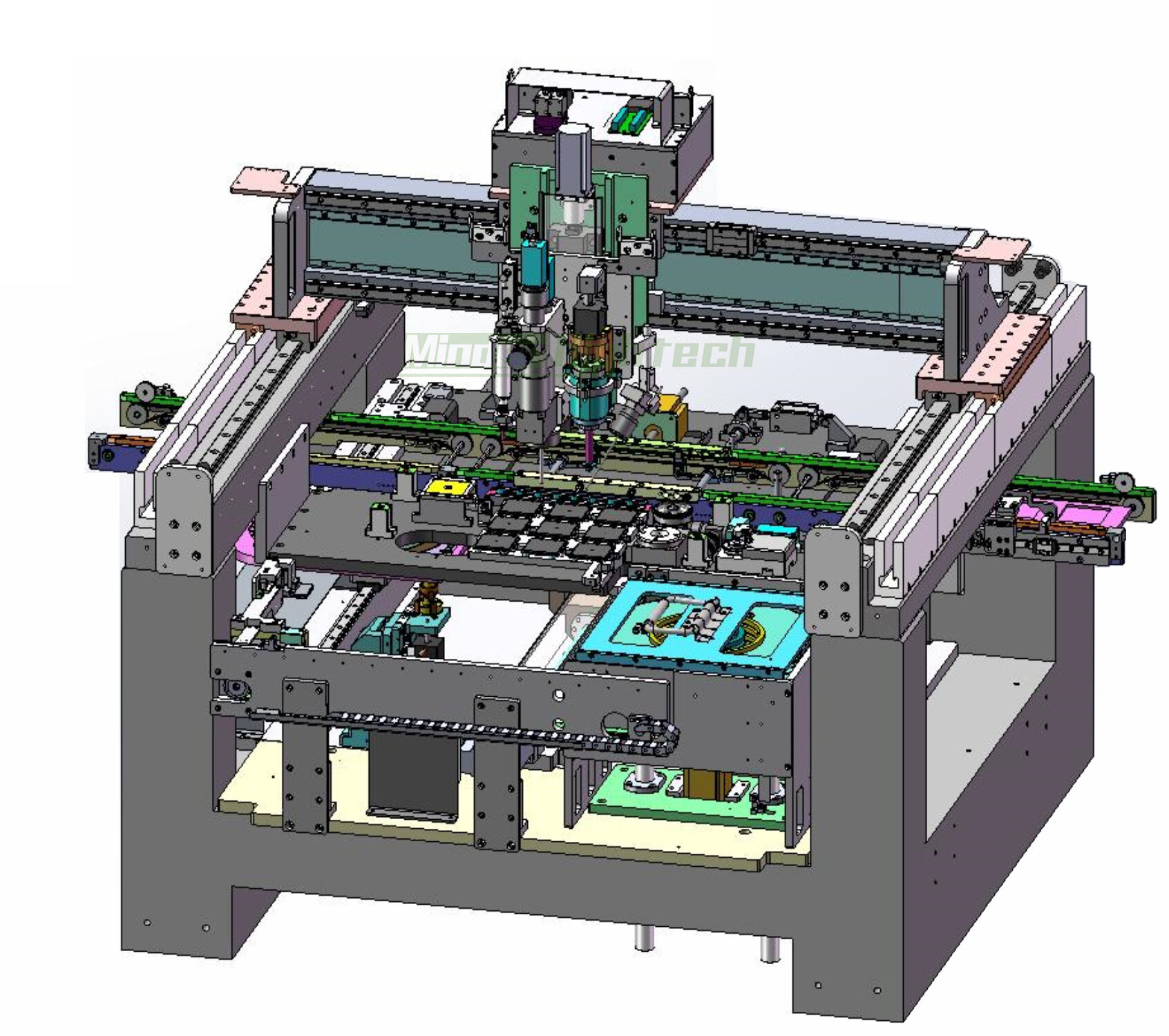

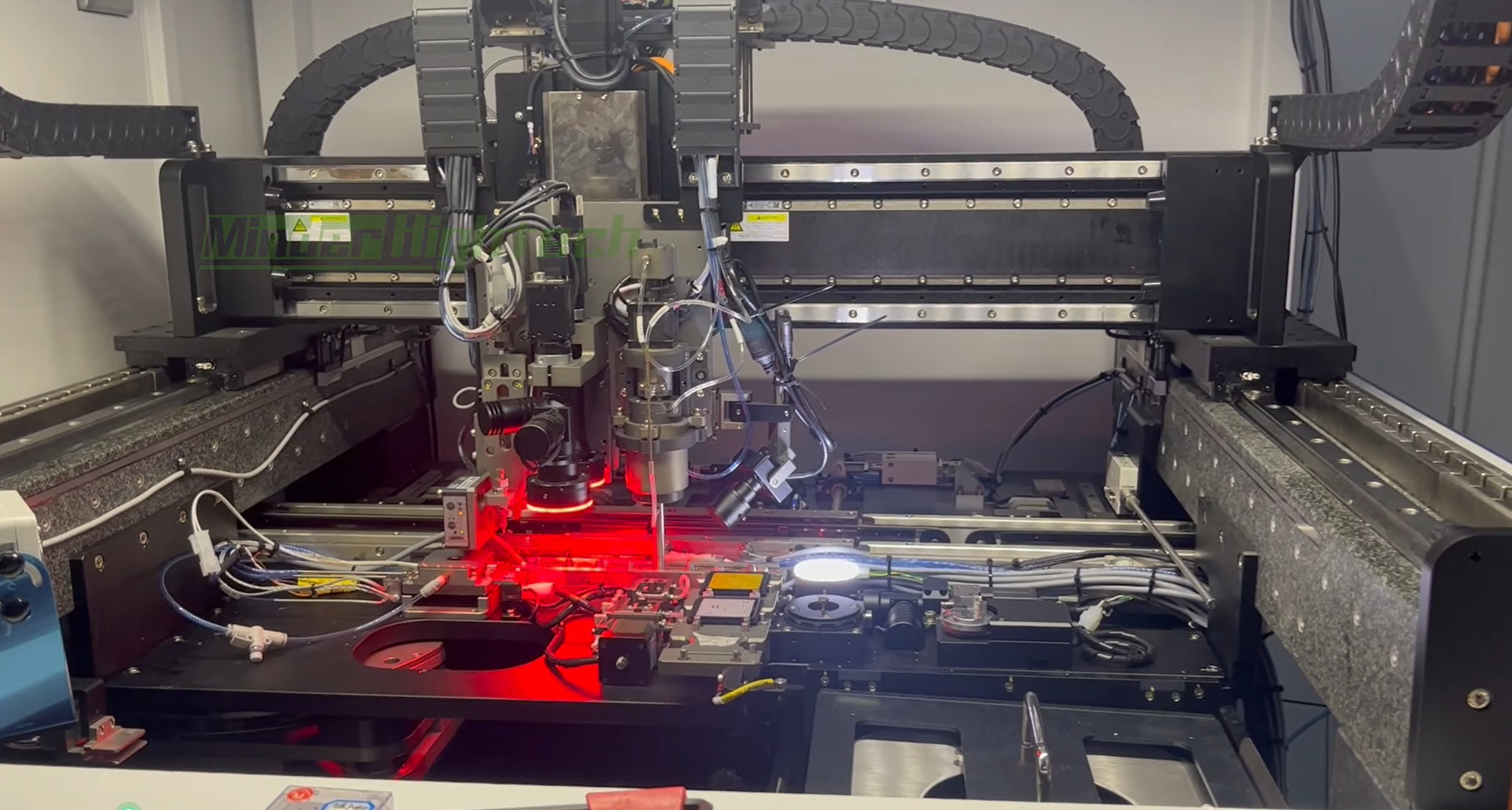

Dobbelt drivende gantry-system:

Dobbelt drivende gantry-struktur, stor spennvidde, lang strekning, XY-strekningsområde 600x600mm.
Dobbelt drivende lineær motor, internasjonalt avansert kontrollsystem, høy posisjonsnøyaktighet, posisjonsnøyaktighet på 2um, gjentakelighet på ± 0.5um.
Marmorbasement garanterer utstyllingens stabilitet.

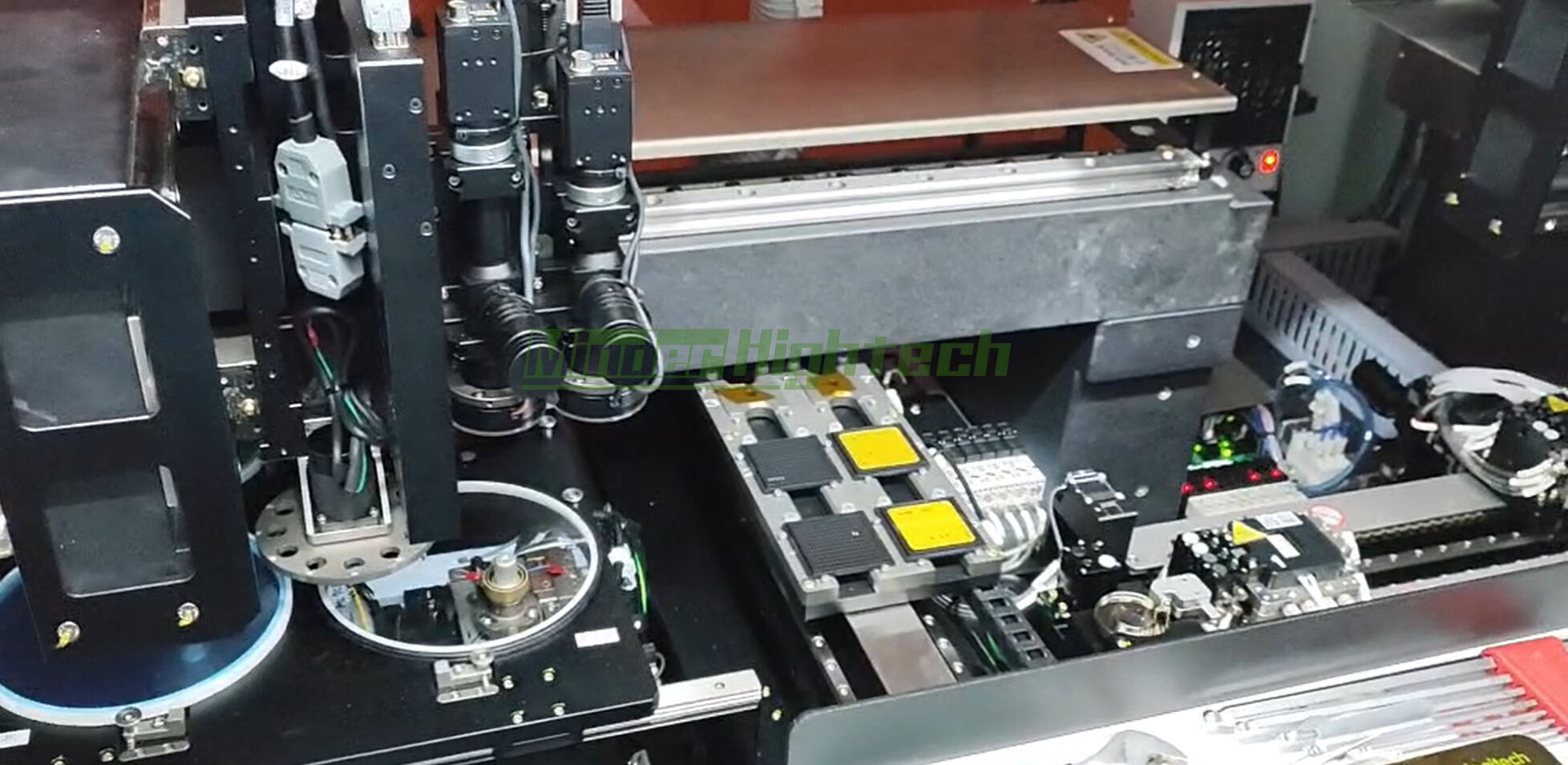

Bonding-hodekomponent:

Sammenløysehodet er installert på Z-aksen, og dets opp- og ned-bevegelser drives av nøyaktighetsvridsler og servomotorer;
Binokular CCD, som kan gjennomføre selvgenkjenning med en minimumskumstørrelse på 0,1mm x 0,1mm og en maksimal synsfeltområde på 5x5MM;
Ved å rotere sammenløysehodet kan det oppnå automatisk bytte av sughode, med et trykkreguleringsområde på 20~200g;
Limfriggingssystem, med valgfri syringe frigging eller sprayhode.

Innkommende materialebehandlingstakk:

* Standardkonfigurasjon:
1. Oppkjennes genkjenning CCD
2. Forretningskalibreringstabell
3. Suggnavlelagring
4. Trykkkalibratør
5. Kalibreringsbrett
* Valgfri konfigurasjon:
1. Montasjebånd spor
2. Chip-plasseringsbord
3. Wafer-lager og lastings-/avlastingsmekanisme
4. Dipping-bakke
5. Eutektisk fase (konstant temperatur eller pulsvarme)
6. Montasjebånd+lasting og avlastingssystem

Pulsstrøm varmekontrollsystem:

1. Temperaturregulering, bruk av termoelement lukket-løkke kontroll og online real-tid tilbakemelding for å forbedre nøyaktigheten
temperaturregulering. Med konstant temperaturregulering kan nøyaktigheten i temperaturregulering nå 1%;
2. Ved å bruke et avansert segmentbasert temperaturreguleringsystem kan varme statusen for hvert segment settes fleksibelt. Kan kontrollere temperatur, tid og andre parametre med høy nøyaktighet:
3. Hurtig respons, inverterfrekvens (4kHz), minimumstid for strøm på/kontroll på 0,25ms, bruker millisekundsnivå:
4. Har feilsjekk- og alarmfunksjoner som unormal temperatur, overstegeteovervåkningsverdier, nettspenning overstegelse, overheting, etc.:
5. To ender med varmeinnstilling, med funksjon for gradvis oppvarming og avkjøling, bred tidsintervallinnstilling (0-99s);
6. Temperatur stiger raskt og stabil, og metoden med lokal øyeblikkelig varme kan effektivt undertrykke termisk impakt på omkringliggende komponenter.
Spesifikasjon
Samlede dimensjoner på utstyret:
1260x1580x1960(mm)
Samlet vekt av utstyret:
1500 kg
Spenning:
220V
Akserepetisjonsnøyaktighet:
±1um
SMT nøyaktighet (standardblokk):
±1.5um
Overflatebelysningsvinkel nøyaktighet (standardblokk):
+0.15°
Chip størrelse:
0.2~10mm
Effekt:
8 KW
Lufttrykk:
0.4~0.6MP
Fast kristalltrykk:
20G
Vinkeloppløsning nøyaktighet:
herre 0.001°~700g
